9 Yük Hücresi Türünü Anlamak: Bir Mühendislik Seçim Kılavuzu

Yük Hücresinin Türü Bir Ürün Seçimi Değil, Bir Mühendislik Kararıdır

Köprü kazıklı temellerde, tünel destek sistemlerinde, baraj güvenlik projelerinde ve derin temel çukuru izlemede, bir kez bile yanlış sensörü seçmenin maliyeti, daha düşük bir satın alma fiyatından elde edilen tasarrufları çok aşıyor. Bir yük sensörü seçmek yalnızca "hangi markanın satın alınacağı" değil, "hangi fiziksel prensibin benim yük taşıyan yapıma uygun olduğu" ile ilgilidir. Bu makale, mühendislerin ekipmanı ölçülen gerçek fiziksel parametrelere (yoğunlaştırılmış kuvvet, dağıtılmış gerilim, boşluk suyu basıncı ve su seviyesi gibi) dayalı olarak doğru şekilde eşleştirmelerine ve yalnızca "benzer görünen sensörleri seçme şeklindeki yaygın hatadan kaçınmalarına yardımcı olmak için Kingmach'in hem titreşimli tel (VW) hem de diferansiyel basınç teknolojilerini kapsayan dokuz sensör ürününü gözden geçirmektedir.”

Ürün Hızlı Referansı (Hızlı Bulucu)

Ölçülen Fiziksel Miktar	Önerilen Sensör	Çekirdek Teknoloji
Konsantre Kuvvet — Çubuk / Kablo Delikten	İçi Boş Yük Hücresi JMZX-3XXXHAT	VW, Çok Telli Halka Yapısı
Yoğunlaştırılmış Kuvvet - Doğrudan Sıkıştırma	Katı Yük Hücresi JMZX-35XXHAT	VW, Çok Telli Katı Yapı
Eksenel Kuvvet — Çubukların/Kabloların Uzun Süreli İzlenmesi	Eksenel Kuvvet Ölçer JMZX-38XXAT	VW, Gerilim İzolasyonu
Eksenel Kuvvet – İnşaat Aşaması	Kalıp Eksenel Kuvvet Ölçer	VW, İnşaata dayanıklı
Dağıtılmış Toprak Basıncı	Toprak Basınç Hücresi JMZX-50XXAT / 51XXAT	VW, Geniş Alanlı Basınç Taşıyan Yüzey
Gözenek Suyu Basıncı — Derin Katman	Piyezometre JMZX-55XXHAT	VW, Gömülü Tip
Su Seviyesi — Kablolu Gözlem Tüpü	Su Seviyesi Ölçer JMYC-67XXAD	Fark Basıncı, RS485
Su Seviyesi — Kablosuz / Uzak Alan	Su Seviyesi Ölçer JMYC-67XXAWL	Fark Basıncı, 4G

Serinin Arkasındaki Algılama Teknolojileri

Dokuz üründen oluşan bu kapsamlı ürün yelpazesini iki farklı algılama teknolojisi kapsıyor. Titreşimli tel (VW) teknolojisi, tüm yapısal kuvvet sensörleri ve piyezometreler için temel oluşturur. Bir VW sensörünün içinde gerilmiş bir çelik tel doğal frekansta titreşir. Çevreleyen elastik elemanın yük altında deformasyonu telin gerilimini değiştirir, bu da titreşim frekansını değiştirir. Bu ölçülebilir frekans-kuvvet ilişkisi ölçümün temelini oluşturur. VW teknolojisi jeoteknik ve yapısal sağlık izleme (SHM) uygulamalarına hakimdir. Frekans tabanlı çıkışı, kablo direnci değişimlerinden, nem girişinden ve elektromanyetik girişimden (EMI) tamamen etkilenmez. Bu kesin koşullar, gömülü, su altında ve uzun süreli saha kurulumlarında dirençli gerinim ölçer sensörlerini sıklıkla geçersiz kılar.

İkinci aile diferansiyel basınç algılama teknolojisini kullanır. Basınca duyarlı bir diyafram, hidrostatik sıvı basıncı altında yön değiştirir. Yerleşik CPU ve 16 bitlik AD dönüştürücü, bu fiziksel sapmayı dijital su seviyesi değerine dönüştürür. Bu teknoloji açık su seviyesinin izlenmesi için idealdir. Havalandırmalı kablo tasarımı atmosferik paraziti ortadan kaldırır, böylece sensör barometrik değişimlerin olduğu durumlarda doğru şekilde çalışır. Bu sensörler, gözetimsiz uzak istasyonlar için 4G kablosuz veya RS485 dijital sinyaller üretir ve su seviyesi tüplerinde milimetre düzeyinde çözünürlük sağlar. Titreşimli telli piyezometreler bu özel açık su performans gereksinimlerini karşılayacak şekilde tasarlanmamıştır. Sonuçta temel teknoloji platformu sağlar, ancak projenin spesifik kuvvet konfigürasyonu gereken tam ürün tipini belirler.

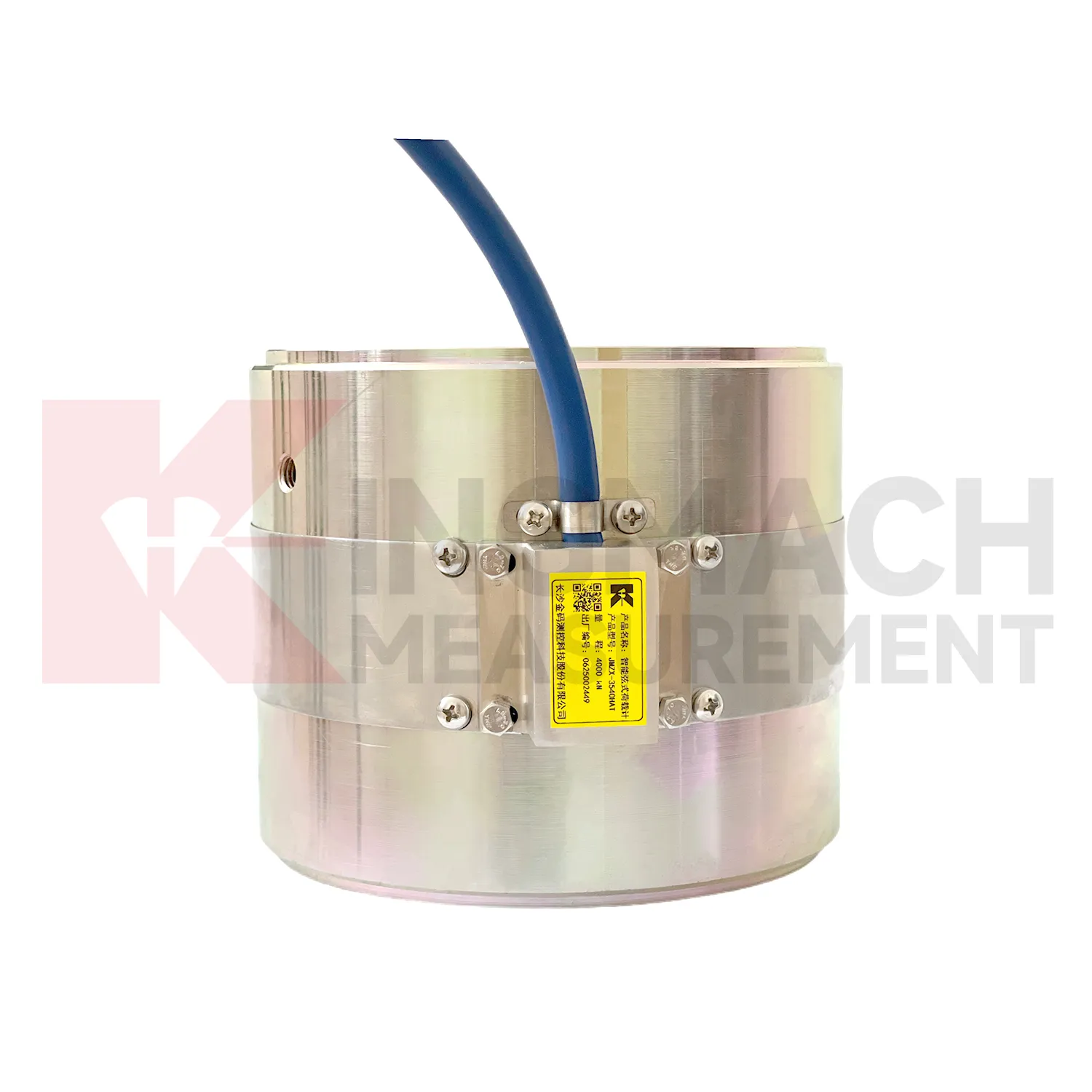

Tip 1 — Katı Yük Hücresi: Yapısal Sıkıştırma Eklemesi

Katı yük hücresi yapısal yükü algılamak yerine doğrudan taşır.

Yükleme Yolu: Kuvvet, sensörün üst yatak yüzeyine girer. Kuvvet daha sonra katı elastik çelik gövdenin tüm kesit alanı boyunca ilerler. Son olarak kuvvet alt dayanma yüzeyinden çıkar.

Uygulamalar: Mühendisler bu tipi köprü ayağı yatak yuvasının izlenmesi ve kazık yükü testi için kullanır. Kazık testinde test yükünün tamamı hücre gövdesinden geçer. Aynı zamanda ardgerme operasyonlarında ve geçici iş kompresyon izlemesinde hidrolik kriko kuvveti doğrulamasına da hizmet eder.

Temel Özellikler: Kapasiteler, tüm aralıkta 0,1 kN'lik kesin çözünürlükle 1.000 ila 10.000 kN arasında değişir. Modeller, daha düşük aralıklar için 3 telli konfigürasyona ve daha yüksek aralıklar için 6 telli konfigürasyona sahiptir. Çalışma sıcaklığı -30°C ile +80°C arasındadır. Ünite, nominal kapasitesinin %300 ila 400'ü oranında aşırı yükü tolere eder. Yerleşik bir HAT çipi kalibrasyon katsayılarını saklar, sıcaklığı otomatik olarak düzeltir ve 600 ölçüm kaydını kaydeder. Sensör GB/T 13606-2007 sertifikasına sahiptir.

Sert Sınır: Bu hücre, merkezi delik içermeyen sağlam bir tasarıma sahiptir. Kullanıcılar bunu sensörden geçmesi gereken herhangi bir çubuğa veya kabloya takamaz. Bu uyarlamaya kalkışmak, kaydedilen tüm ölçümleri geçersiz kılan eksantrik yüklemeye neden olur.

Tip 2 — İçi Boş Yük Hücresi: Çubuk İçi Ankraj Monitörü

İçi boş yük hücresi, 50 yıllık hizmet ömrüne sahip halka şeklinde bir tasarım sağlar.

Yükleme Yolu: Sensör, merkezi bir deliğe sahip halka şeklinde veya halka şeklinde bir gövdeye sahiptir. Bir çubuk, cıvata veya tendon, iç duvara hiç temas etmeden bu deliğin içinden geçer. Yapısal somun veya ankraj plakası doğrudan halka şeklindeki yüze dayanır. Halka gövdesi, çevresi etrafında eşit bir şekilde sıkıştırılır ve birden fazla VW akoru, tüm halka boyunca sinyali ortalar.

Uygulamalar: Yaygın uygulamalar arasında öngerilmeli ankraj ve kaya cıvatası izleme yer alır. Köprülerde ve istinat duvarlarında kablo kuvvetini etkili bir şekilde ölçer. Mühendisler baraj ve hidroelektrik ankraj kuvvetinin izlenmesi için buna güveniyor. Yapısal elemanın sökülmesini gerektirmediğinden mevcut yapılarda güçlendirme izleme için idealdir.

Temel Özellikler: Standart kapasiteler 500 ila 8.000 kN arasında değişmektedir, ancak özel modeller de mevcuttur. 3 akordan 6 akora kadar ölçüm konfigürasyonu kullanır. Tasarlanan hizmet ömrü 50 yılı kapsamaktadır. Bu uzun ömür, çok aşamalı stabilite işlemine tabi tutulmuş elastik çelik gövdeye, ultra yüksek mukavemetli VW tellerine ve uluslararası standartta ankraj kaynağına dayanır. Yerleşik HAT çipi aktif olarak 800 ölçüm kaydını kaydeder. GB/T 13606-2007 ve DL/T 269-2022 kapsamında ikili sertifikaya sahiptir. İkincisi, baraj ve hidroelektrik proje uyumluluğu için kesinlikle zorunlu olan bir hidrolik mühendislik standardıdır.

Sert Sınır: Halka şeklindeki geometri, doğru boyutta bir geçiş çubuğu gerektirir. İçi boş bir hücrenin, geçiş elemanı olmayan düz bir sıkıştırma yığınına yerleştirilmesi, üniform olmayan bir gerilim alanı oluşturur ve son derece güvenilmez okumalar üretir.

4. Tip 3 - Eksenel Kuvvet Yük Ölçer: Zaman İçinde Kablo ve Dikme Kuvvetinin Ölçülmesi

Eksenel kuvvet ölçer, katı ve içi boş hücreler arasında ayrı bir ölçüm boşluğunu işgal eder.

Yükleme Yolu: Sensör, uzatılmış bir yapısal elemana doğrudan bağlanır veya etrafına kenetlenir. Elemanın birincil ekseni boyunca eksenel kuvvet bileşenini aktif olarak ölçer. Tasarım, eksenel kuvveti herhangi bir bükülme momentinden kasıtlı olarak izole eder. Standart bir sıkıştırma hücresi bu kritik izolasyon özelliğini sağlayamaz.

Uygulamalar: Kablo askılı köprülerde, asma köprülerde ve gelişmiş şev stabilizasyon sistemlerinde uzun süreli kablo kuvveti takibi sağlar. İstinat duvarlarında ve derin kazılarda dikme ve bağlama kuvvetini izler. Ayrıca, kablo destekli yapılarda operasyonel hizmet ömrü boyunca ön gerilim gevşemesini ve yükün yeniden dağılımını da tespit eder.

Temel Özellikler: Sensör, yerleşik HAT akıllı çipiyle eşleştirilmiş titreşimli kablo algılamayı kullanır. Alıcılar geleneksel VW çıkışını veya akıllı RS485 dijital çıkış çeşitlerini seçebilirler. Seçim yalnızca kablo uzunluğuna ve sitenin otomatik veri toplamayı kullanıp kullanmadığına bağlıdır.

Bu Tür Neden Önemlidir?: Kablo destekli yapılarda, kablo yorulması veya ankraj bozulmasının neden olduğu aşamalı yük yeniden dağıtımı, rutin görsel incelemede görünmez kalır. Eksenel kuvvet ölçer niceliksel eğilim verileri üretir. Bu veriler mühendislere, bir kablonun değiştirilme eşiğine ne zaman yaklaştığını, yapıda gözle görülür herhangi bir kusur ortaya çıkmadan yıllar önce kesin olarak bildirir.

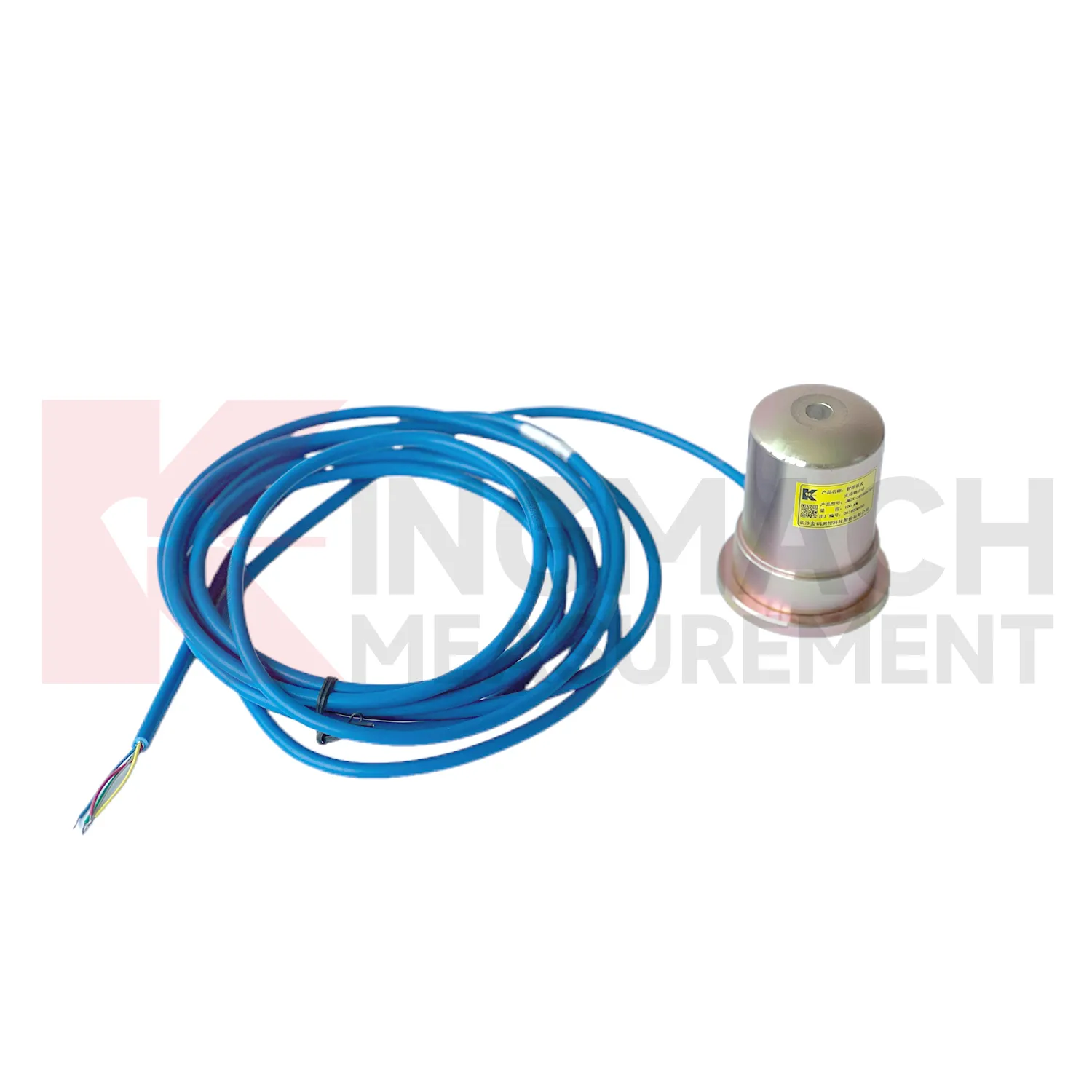

5. Tip 4 - Akıllı Kalıp Eksenel Kuvvet Ölçer: İnşaat Aşaması Yük Güvenliği

Akıllı kalıp eksenel kuvvet ölçer bambaşka bir proje aşamasına ve kullanıcı profiline hizmet ediyor.

Yükleme Yolu: JMZX-38 modeliyle aynı eksenel kuvvet ölçüm prensibini kullanır. Ancak mühendisler bu sürümü özellikle geçici kalıp destekleri, destek ve kalıp işleri için optimize etti. İnşaat farklı katlarda veya bölümlerde ilerledikçe şantiye ekipleri sensörü tekrar tekrar kurup çıkarıyor.

Uygulamalar: Büyük dökülmeler sırasında aktif beton kalıp dikme yükünün izlenmesini sağlar. Hassas mevcut yapıların bitişiğinde yer alan derin kazılarda destek kuvveti izleme olanağı sağlar. Ayrıca inşaat aşamasında köprüler ve yükseltilmiş yapılar için temel iskele izleme sağlar.

İnşaat Aşaması İzleme Neden Önemlidir?: Kalıp ve kalıp arızaları, bina inşaatı sırasında ölümcül yapısal çöküşün en yaygın nedenleri arasında yer almaktadır. Destek desteklerindeki gerçek zamanlı eksenel kuvvet verileri, tehlikeli yük yeniden dağıtımını anında tanımlar. Bu tehlikeli yeniden dağıtım genellikle düzensiz beton yerleşiminden, bitişikteki ağır vinç yüklerinden veya ani temel oturmalarından kaynaklanır. Sensör bu anormallikleri, yapı yıkıcı bir arıza eşiğine ulaşmadan çok önce tespit eder.

Temel Avantaj: Üretici, bu sensörü inanılmaz derecede hızlı kurulum döngüleri ve aktif inşaat sahalarında son derece sağlam kullanım için özel olarak tasarladı. Akıllı HAT çıkışı, özel bir veri kaydedici sistemi gerektirmeden doğrudan sahada gerçek zamanlı görüntülemeyi güvenli bir şekilde sağlar.

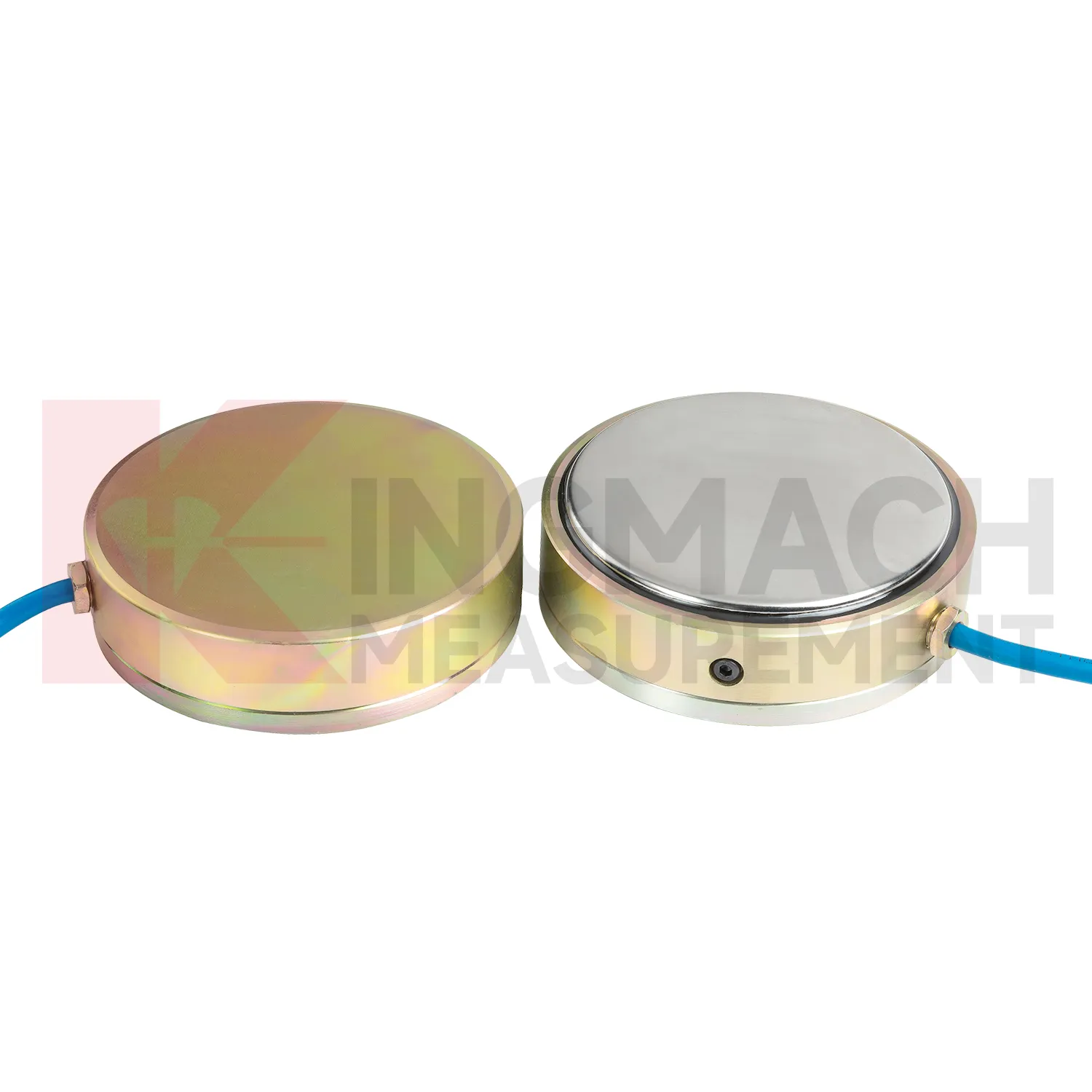

6. Tip 5 — Toprak Basınç Hücresi: Dağıtılmış Toprak Temas Geriliminin Ölçülmesi

Toprak basıncı hücreleri, başka hiçbir sensör tipinin çözemeyeceği karmaşık bir ölçüm problemini çözer.

Ölçüm Sorunu: Toprak, tekil bir nokta yükü gibi davranmak yerine, geniş bir yüzeye dağıtılmış bir temas gerilimi uygular. Tek bir noktaya yerleştirilen geleneksel bir yük hücresi, yalnızca o noktada yüksek derecede lokalize olan gerilimi okur. Bu yerel okuma, gerçek ortalama yapısal yükten önemli ölçüde daha yüksek veya daha düşük olabilir. Toprak basıncı hücresi son derece büyük, düz bir yüzeye sahiptir. Bu büyük yüz, şiddetli partikül boyutu değişimi, sıkıştırma düzensizliği ve rastgele agrega kümelenmesinin neden olduğu stres konsantrasyonlarının ortalamasını etkili bir şekilde ortadan kaldırır.

İki Varyant:

JMZX-50XXAT standart model olarak hizmet vermektedir. İstinat duvarlarını, yer altı yapılarını, tünel kaplamalarını, dolguları ve temel döşemelerini aktif olarak izler. Tüm izleme ömrü boyunca toprak veya dolgu malzemesinin yapıya nasıl yüklendiğini hassas bir şekilde ölçer.

JMZX-51XXAT, yüksek yüklü uygulamalar için tasarlanmış büyük model olarak hizmet vermektedir. Mühendisler bu modeli büyük baraj dolgularında, geniş çaplı kesonlarda ve ağır yüklü yapısal dolgu bölgelerinde kullanıyor. Bu ekstrem ortamlarda, standart hücrenin yüz alanı derinlikteki gerçek gerilim dağılımını önemli ölçüde eksik temsil edecektir.

Akıllı ATM Son Eki Varyantı: Bu model, tam otomatik sıcaklık düzeltmesi ve güvenilir dijital çıkış için yerleşik bir HAT çipi içerir. Bu teknoloji, uzun kablolar gerektiren derine gömülü hücreler için kesinlikle gereklidir. Ağır susuzlaştırma pompalarından veya aktif kazı ekipmanlarından kaynaklanan yüksek EMI'ye maruz kalan sahalarda da kritik öneme sahiptir.

Kritik Kurulum Notu: Teknisyenler hücre yüzeyini birincil ana gerilim yönüne dik olarak açıkça yönlendirmelidir. Yanlış açıyla kurulan bir hücre, tasarımcının izlemeyi amaçladığı spesifik stres yerine alakasız bir stres bileşenini ölçer. Bu hata, sahadaki en yaygın toprak basınç hücresi yanlış uygulama hatalarından biri olmaya devam etmektedir.

7. Tip 6 - Akışkan Basıncı İzleme: Piyezometre ve Su Seviyesi Ölçerler

Su ve boşluk suyu basıncı birim alan başına fiziksel kuvvet olarak işlev görür. Bunları ölçmek aslında doğrudan sıvı bir ortama uygulanan yük hücresi ölçümüdür. Bu işlem aynı fiziksel prensibe dayanır ancak farklı bir elastik eleman ve farklı algılama geometrisi kullanır.

Alt tip A — Akıllı Titreşimli Tel Piezometre (JMZX-55XXHAT): Bu cihaz, kanıtlanmış VW algılama özelliğini kullanarak sondaj kuyularındaki ve dikey borulardaki boşluk suyu basıncını ve dinamik yeraltı suyu yükünü ölçer. Mühendisler bunu baraj temelleri, setler, şevler ve ters tüneller gibi jeoteknik oluşumların derinliklerine kalıcı gömülü kurulum için tasarlıyor. Otomatik sıcaklık telafisi ve RS485 dijital çıkışıyla tamamlanmış yerleşik bir HAT çipine sahiptir. Bu, ekiplerin sensörü yıllar, hatta on yıllar boyunca izleme amacıyla kalıcı olarak gömeceği veya yerleştireceği durumlarda birincil tercihtir. Artan boşluk suyu basıncı genellikle yıkıcı şev duraysızlığının veya baraj temelinin yıkılmasının ilk ölçülebilir öncüsü olarak hareket eder. Bu kritik uyarı, herhangi bir görünür yüzey deformasyonu meydana gelmeden günler veya haftalar önce verilerde görünür.

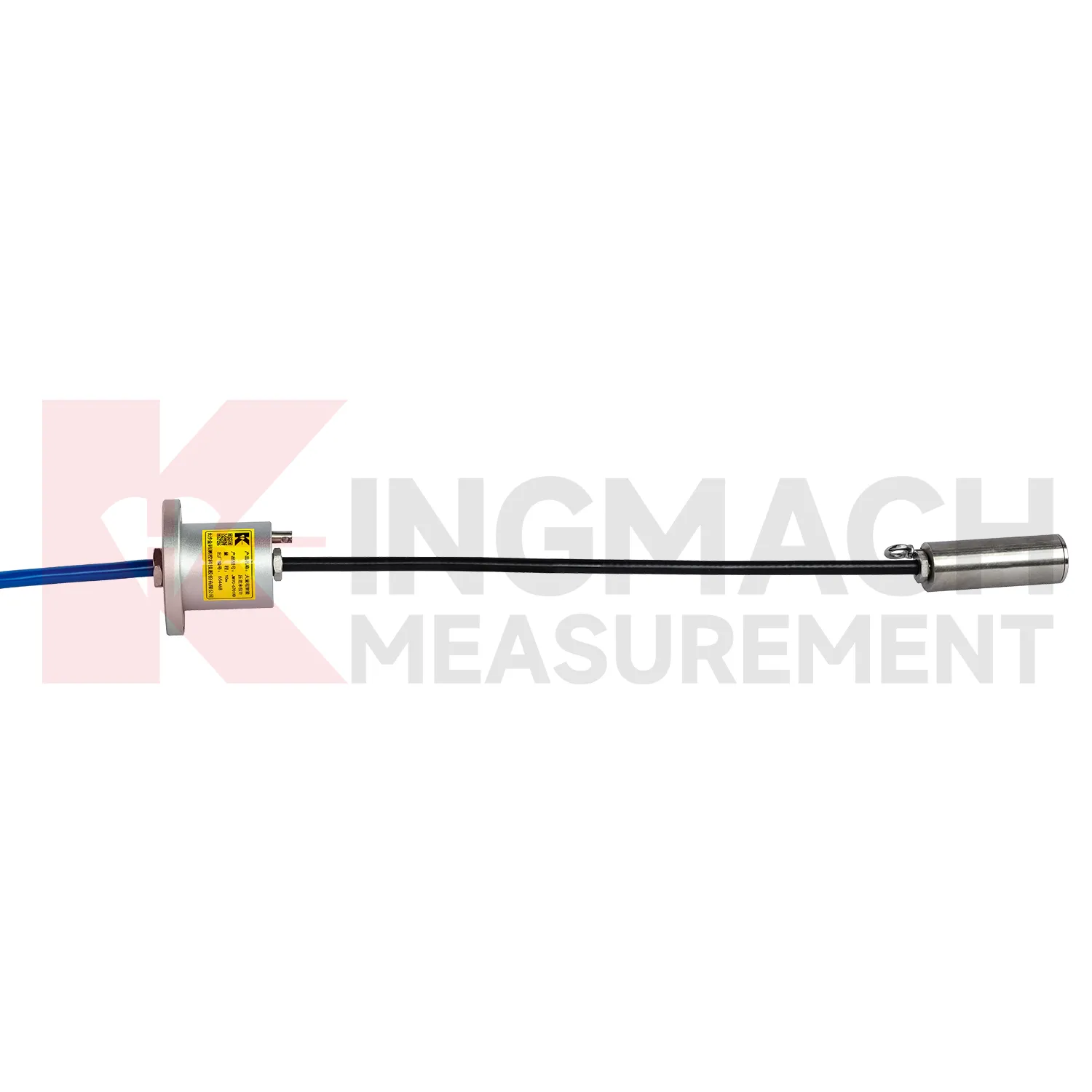

Alt Tip B — Geniş Menzilli Akıllı Diferansiyel Basınçlı Su Seviyesi Ölçer (JMYC-67XXAD): Bu son derece uzmanlaşmış sensör, derin sızıntı basıncını ve doğru su seviyesini ölçer. Ekipler bunu önceden monte edilmiş piyezometre tüplerine, basınç tahliye borusu çıkışlarına ve yumuşak temel sondaj deliklerine yerleştiriyor. Havalandırmalı bir kabloyla eşleştirilmiş gelişmiş diferansiyel basınç teknolojisini kullanır. φ24mm × 71,5mm'lik kompakt boyutları, herhangi bir standart gözlem tüpüne sorunsuz bir şekilde indirilebilecek kadar küçük olmasını sağlar. 0,1 mm'lik olağanüstü bir çözünürlük ve %0,2 FS doğruluk oranı sunar. RS485 dijital çıkış (DC 9-24V) üzerinde çalışır ve −20°C ila +80°C sıcaklık aralığında çalışır. Mühendisler, bir kurulumun kesinlikle bir tüp içinde milimetrenin altında su seviyesi çözünürlüğü gerektirdiğinde ve tesiste zaten RS485 veri altyapısının yanı sıra kablolu güce sahip olduğunda bu modeli seçiyor.

Alt Tip C — 4G'li Entegre Geniş Aralıklı Diferansiyel Basınçlı Su Seviyesi Ölçer (JMYC-67XXAWL): Bu model, nihai otonom saha konuşlandırma varyantını temsil eder. 4G kablosuz DTU'yu, yüksek kapasiteli 3,6V/38Ah şarj edilemeyen lityum pili ve özel bir mobil uygulama ekranını son derece kompakt 85mm × 85mm × 106mm birime kusursuz bir şekilde entegre eder. 1 mm'lik güvenilir bir çözünürlük ve ±%0,1 FS'lik kesin bir doğruluk sağlar. GB/T 11828.2-2022 standartlarına uygun resmi sertifikaya sahiptir. Pil ömrü agresif bir şekilde 20 dakikalık aralıklarla 5 aydan 6 saatlik aralıklarla 3 yıla kadar uzanır. Geleneksel şebeke gücü ve kablo altyapısının tamamen kullanılamadığı, gözetimsiz hidrolojik izleme istasyonları, uzaktan rezervuar gözetimi ve geniş yüzey/yeraltı suyu gözlem ağları için mükemmel seçimdir.

Ürün Seçimi Karar Tablosu

Büyük baraj güvenlik programlarında, mühendislik ekipleri rutin olarak her üç akışkan basıncı tipini aynı anda uygular. VW piyezometrelerini temel enjeksiyon perdesinin derinliklerine yerleştiriyorlar. Muayene galerisi piyezometre tüplerinin içine RS485 su seviye ölçüm cihazlarını güvenli bir şekilde monte ederler. Son olarak 4G su seviye ölçüm cihazlarını yüzey rezervuar ölçüm istasyonlarına hassas bir şekilde konumlandırıyorlar. Her farklı sensör, aynı kapsamlı güvenlik izleme ağı içerisinde son derece spesifik bir ölçüm noktasına hizmet eder.

8. Geleneksel ve Akıllı HAT: Her Tür İçerisindeki Karar

Daha önce bahsedilen her VW tabanlı tip, hem geleneksel hem de gelişmiş akıllı HAT çeşitleriyle gelir.

Geleneksel VW çıkışı ham frekans sinyali üretir. Bu ham sinyal, frekansı titizlikle kullanılabilir mühendislik birimlerine dönüştürmek için kesinlikle harici bir okuma ünitesi veya özel bir veri kaydedici gerektirir. En düşük başlangıç ​​birim maliyetini sunar ve onlarca yıldır kanıtlanmış güvenilirliğe sahiptir. Küçük sensör sayıları, kısa kablolar ve halihazırda mevcut VW okuma altyapısına sahip olan eski alanlar için doğru seçimi temsil eder.

Akıllı HAT çıkışı, tamamen kalibre edilmiş RS485 dijital değerlerini doğrudan kullanıcıya ileten yerleşik bir çip kullanır. Bu, ara sinyal koşullandırma ihtiyacını ortadan kaldırır. Sıcaklık telafisi otomatik olarak gerçekleşir. Yerleşik depolama, ana kaydedici bağlantısının kopması veya kesintiye uğraması durumunda kritik verileri etkili bir şekilde ara belleğe alır. 20 cihazı aşan geniş sensör dizileri için doğru seçimdir. Örnek olarak 10 yıl boyunca 50 sensör içeren bir projeyi ele alırsak, Smart HAT çözümü, geleneksel bağımsız bir sistemle karşılaştırıldığında kablolama ve veri kaydedici kanallarında yaklaşık %30-40 tasarruf sağlayabilir, sahadaki bakım ve seyahat maliyetlerini yaklaşık %50 azaltabilir ve toplam yaşam döngüsü maliyetlerini %20-25 oranında azaltabilir. 100 metreyi aşan uzun kablo mesafeleri ve inşaat ekipmanından kaynaklanan yoğun EMI'nin standart analog VW sinyallerini hızlı bir şekilde bozacağı yüksek düzeyde otomasyona sahip alanlar için gereklidir.

JMYC serisindeki fark basınçlı su seviyesi ölçüm cihazları doğası gereği akıllıdır. Bu özel aletler için geleneksel bir varyant mevcut değildir. JMYC-67XXAD, kablolu otomatik sistemler için standart RS485 çıkışı sağlar. JMYC-67XXAWL, tamamen kablosuz, gözetimsiz dağıtım için güvenilir 4G çıkışı sağlar. Aralarındaki seçim kesinlikle çekirdek sensör kapasitesinden ziyade saha altyapısına bağlıdır.

Akıllı sensörlerin birim başına maliyeti daha yüksek olsa da toplam sahip olma maliyetini önemli ölçüde azaltır. Gerekli veri kaydedici kanal sayımlarını en aza indirir, karmaşık kablolamayı basitleştirir ve bakım ziyareti sıklığını agresif bir şekilde azaltır. Standart bir 50 sensörlü baraj izleme sisteminde, 10 yıllık bir program boyunca uzun vadeli yaşam döngüsü maliyet tasarrufları genellikle başlangıçtaki peşin primi çok önemli bir marjla aşar.

Doğru Tip Katalogla Değil Güçle Belirlenir

Bu kapsamlı serideki dokuz farklı ürünün her biri, gerçek mühendislik projelerinde son derece spesifik bir kuvvet konfigürasyonunun mevcut olması nedeniyle mevcuttur. Doğru tür hiçbir zaman yalnızca ürün tercihi değildir; mutlak bir geometrik zorunluluk olarak kalır. Ciddi yapısal izleme programları rutin olarak üç ila beş farklı türü aynı anda kullanır. Eksiksiz bir yapısal güvenlik resmi, yalnızca aynı türden birden fazla kopya sensör değil, doğası gereği birden fazla ölçüm parametresi gerektirir.
