Köprü Kablosu ve Ankraj İzleme için İçi Boş Yük Hücreleri: Seçim Kılavuzu ve Teknik Özellikler

Kablo askılı köprüler, öngerilmeli beton tabliyeler ve baraj ankrajları, yapısal bütünlüğü korumak için hassas şekilde kalibre edilmiş gerilime dayanır. Yüzde beş kadar küçük sapmalar yorulma arızasını hızlandırabilir. Ayrıca ani, yıkıcı yapısal aşırı yüklemeyi de tetikleyebilirler. Geleneksel kuvvet ölçüm yöntemleri, kriko basınç göstergelerini ve periyodik kaldırma testlerini içerir. Bu yöntemler aralıklıdır ve oldukça emek yoğundur. Ayrıca kalıcı, uzun vadeli yapısal sağlık izlemesi için tamamen uygun değildirler. İzlemedeki bu boşluk, kritik altyapıyı savunmasız bırakıyor.

İçi boş yük hücresi bu soruna zarif ve kalıcı bir çözüm sağlar. Açık delikli veya halka şeklindeki yük hücresi olarak da bilinen bu sensör, doğrudan cıvatanın, tendonun veya ankraj çubuğunun üzerine takılır. Yapısal sistemi aksatmadan sürekli olarak basınç kuvvetini ölçer. Bu makalede bu sensörlerin çalışma prensipleri ve teknolojik avantajları incelenecektir. Ayrıca model seçimini, temel uygulamaları, sistem entegrasyonunu ve kritik satın alma kriterlerini de kapsayacaktır.

Titreşimli Tel İçi Boş Yük Hücresi Gerçekte Nasıl Çalışır: Halka Şeklindeki Çok Dizili Tasarımın Açıklaması

Mühendislerin, titreşimli tel içi boş yük hücresinin onu doğru şekilde belirlemek için gerçekte nasıl çalıştığını anlamaları gerekir. Cihaz sağlam halka şeklinde bir halka gövdesine dayanmaktadır. Bu elastik çelik halka, çok aşamalı sıkı bir stabilite işleminden geçer. Basınç yükünü çevresi boyunca eşit olarak dağıtır. Bu halka şeklindeki tasarım, yanlış hizalanmış kurulumlar sırasında düz plakalı yük hücrelerini sıklıkla rahatsız eden eksantrik yükleme hatalarını ortadan kaldırır.

Bu halkanın içinde üreticiler çok akorlu titreşimli tel düzenlemesi kullanıyor. Kapasiteye bağlı olarak sensör üç, dört veya altı akorlu dizi konfigürasyonlarını kullanır. Bu çoklu akorlar, halkanın kesiti boyunca stres okumalarının ortalamasını alır. Bu düzen nedeniyle JMZX-3XXXHAT serisi, 8.000 KN'lik devasa bir tam ölçekli kapasitede bile yükleri son derece hassas 0,1 ila 1 KN çözünürlükle rapor eder.

Çekirdek mekanizma titreşimli tel prensibinin kendisidir. Her bir ultra yüksek mukavemetli çelik tel, uluslararası standartta ankraj kaynağı kullanılarak sabitlenir. Telin uyarılma frekansı gerilimiyle doğru orantılıdır. Bu frekans tabanlı çıkış, kablo direnci değişimlerinden ve elektromanyetik girişimlerden tamamen etkilenmez. Bu elektriksel bağışıklık, yoğun inşaat sahalarındaki uzun kablolar için gereklidir.

Ayrıca gömülü akıllı çip, sensörün benzersiz kalibrasyon faktörlerini kalıcı olarak saklar. Çip, zaman damgaları, sıcaklıklar ve sıfır düzeltme değerleri dahil olmak üzere 800'e kadar ölçüm kaydını kaydedebilir. Bu özellik, mühendislerin üniteyi fabrikaya göndermeden saha kalibrasyon doğrulaması yapmasına olanak tanır. Son olarak, yerleşik bir sıcaklık sensörü, her ölçüm döngüsünde otomatik sıcaklık düzeltmesi sağlar. Bu, dış mekan veya gömülü kurulumlarda termal kaynaklı yanlış okumaları ortadan kaldırır.

Titreşimli Tel, Gerinim Ölçer ve Hidrolik: İçi Boş VW Hücresi Neden Uzun Vadeli Sivil İzlemede Kazanıyor?

Alıcılar genellikle içi boş yük hücrelerini yalnızca ilk satın alma fiyatına göre karşılaştırır. Ancak izlemenin toplam maliyetini değerlendirmelisiniz. Buna uzun vadeli sıfır kayma, bakım gereksinimleri, sinyal mesafesi sınırlamaları ve genel veri güvenilirliği dahildir.

• Dirençli (Folyo) İçi Boş Yük Hücreleri: Bu sensörler daha düşük bir ön maliyet sunar. Bununla birlikte, zamanla sıfır kaymaya karşı oldukça hassastırlar. Ayrıca nemin neden olduğu direnç değişikliklerinden de muzdariptirler ve 50 metreyi aşan kablo uzunlukları için büyük ölçüde amplifikatörlere bağımlıdırlar. Sürekli gözetimsiz izleme için uygun değildirler.
• Hidrolik Yük Hücreleri: Bu cihazlar elektriksel girişim endişelerini tamamen ortadan kaldırır. Ancak sık sıvı bakımı gerektirirler. Gömülü veya kapalı yapısal kurulumlarda sızıntıya eğilimlidirler. Ayrıca, ikincil basınç dönüştürücüleri eklemeden okumaları uzak veri kaydedicilere iletemezler.
• Titreşimli Tel İçi Boş Yük Hücreleri: Bu sensörler onlarca yıl boyunca sabit kalan bir frekans çıkışı üretir. Sinyaller, kilometre ölçeğindeki kablolar boyunca bozulma olmadan mükemmel bir şekilde iletilir. Devam eden kalibrasyon gazı veya sıvısı gerektirmezler. Tamamen yalıtılmıştır ve su geçirmezdir.

JMZX-3XXXHAT serisi 50 yıllık tasarım ömrüne sahiptir. Varlık ömrü 20 ila 50 yıl arasında olan altyapı projeleri için titreşimli telli içi boş hücre, proje ortasında sensör değişiminin gerekli bir planlama varsayımı olmadığı tek teknolojidir.

Teknoloji Türü	Uzun Vadeli İstikrar	Maksimum Kablo Çalışması	Bakım Gereksinimi	Gömülü Uygunluk
Dirençli (Folyo)	Zayıf (Sıfır Kayma)	< 50 metre	Orta (Kalibrasyon)	Düşük
Hidrolik	Ilıman	Yok (Dönüştürücü gerektirir)	Yüksek (Sıvı Kontrolleri)	Düşük (Sızıntı Riski)
Titreşimli Tel	Harika	> 1.000 metre	Sıfır (Bakım Gerektirmez)	Yüksek (Tamamen Kapalı)

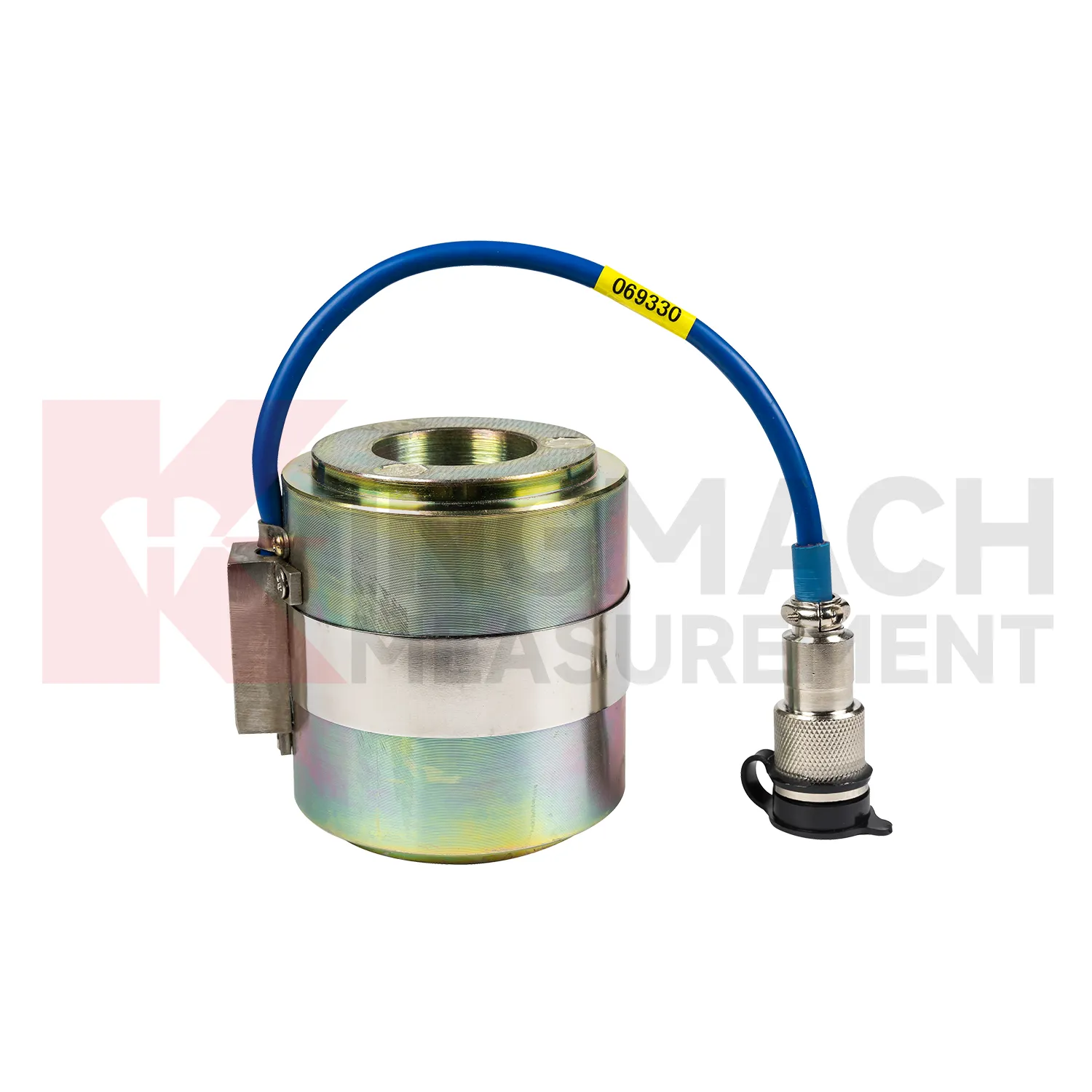

JMZX-3XXXHAT Serisi: Kapasite Aralığı, Akor Yapılandırması ve Boyutsal Referans

Tedarik mühendislerinin, sensörleri proje yük seviyeleriyle eşleştirmek için kesin spesifikasyonlara ihtiyacı vardır. JMZX-3XXXHAT Serisi, sekiz standart modelde 500 KN'den 8.000 KN'ye kadar uzanan kapsamlı bir kapasite aralığı sunar. Bu geniş ürün yelpazesi, tek kaya ankrajlarından masif kablolu köprü kablolarına kadar her şeyi kapsar.

Akor sayısı sensörün kapasitesine göre akıllıca ölçeklenir. 2.000 KN'ye kadar olan modeller üç akorlu konfigürasyon kullanır. 3.000 KN modeli dört akor kullanır. 4.000 KN ve üzeri dereceli modellerde altı akor kullanılır. Bu yapısal ölçeklendirme, halka çapı arttıkça ölçüm doğruluğunu korur. Sensör hassasiyeti 500 KN seviyesinde 0,1 KN'dir. 1.000 KN'nin üzerindeki tüm modeller için 1 KN hassasiyete adım atar. Bu hassasiyet, yapısal kablo izleme kodlarında bulunan tipik ±%0,1 gereksinimini kolaylıkla karşılar.

Bu yük hücreleri, 90 ila 130 milimetre arasında değişen kompakt bir yüksekliğe sahiptir. Bu düşük profil, yapısal değişiklikler gerektirmeden standart ankraj kafaları ve yatak plakası düzeneklerine kusursuz bir şekilde uyum sağlar. Standart dışı delik çapları veya benzersiz çevresel ihtiyaçlar için özel bir JMZX-3X00 modeli de mevcuttur.

JMZX-3XXXHAT Modeli Referans Tablosu

Modeli	Kapasite	Hassasiyet	İç Delik (Ø)	Yükseklik	Yapılandırma
JMZX-3405AT	500 KN	0,1 KN	70 mm	90mm	3-chord
JMZX-3410AT	1.000 KN	1 KN	100 mm	90mm	3-chord
JMZX-3520AT	2.000 KN	1 KN	140mm	120mm	3-chord
JMZX-3530AT	3.000 KN	1 KN	170mm	120mm	4-chord
JMZX-3540AT	4.000 KN	1 KN	200 mm	130mm	6-chord
JMZX-3550AT	5.000 KN	1 KN	220mm	130mm	6-chord
JMZX-3560AT	6.000 KN	1 KN	240mm	130mm	6-chord
JMZX-3580AT	8.000 KN	1 KN	280mm	130mm	6-chord

İçi Boş Yük Hücrelerinin Kullanıldığı Yer: Altı Önemli Mühendislik Senaryosu

Mühendisler içi boş yük hücrelerini çeşitli yüksek riskli ortamlarda kullanır. Her uygulama özel güvenlik gerekçeleri ve uzun vadeli izleme zorlukları sunar.

• Kablo Askılı ve Asma Köprüler: Yorulma ömrü uyumluluğunu sağlamak için destek kabloları tasarım gerilimlerinin yüzde 3 ila 5'i arasında kalmalıdır. İçi boş titreşimli tel yük hücreleri ankraj bölgesinde kalıcı olarak bulunur. Sürekli kablo kuvveti verilerini doğrudan köprü yönetim sistemlerine sağlarlar. Bu, maliyetli, periyodik kalkış testlerinin tamamen yerini alır.
• Ardgermeli Beton Yapılar: Beton köprülerde ve nükleer muhafaza yapılarında sürünme, büzülme ve gevşeme nedeniyle tendon kuvveti kaybı giderek meydana gelir. Gömülü halka şeklindeki yük hücreleri ankraj taşıma plakasının üzerine oturur. Uzun vadeli kuvvet gelişimini takip ediyorlar. Bu veriler gelecekteki yeniden gerdirme kararlarına doğrudan bilgi verir.
• Baraj ve Şev Ankrajları: Kaya cıvataları ve harçlı ankrajlar baraj ayaklarını stabilize eder ve yamaçları keser. Bunlar kritik güvenlik unsurlarıdır. Su geçirmez, korozyona dayanıklı JMZX-3XXXHAT, doymuş, gömülü veya batık toprak koşullarında uzun süreli izlemeye mükemmel şekilde uygundur.
• Demiryolu ve Karayolu İnşaatı: İstinat duvarları ve toprak çivili duvarlarda geçici ve kalıcı ankraj sistemleri kullanılır. Bu sistemler, kabul testleri ve aktif hizmet sırasında hassas yük doğrulaması gerektirir. İçi boş yük hücresi her iki görevi de tek bir kurulu ünite olarak yerine getirir.
• Rüzgar Kulesi Temelleri: Teknisyenler rüzgar türbini kulesi taban flanşlarındaki ankraj cıvatası ön gerilimini doğrulamalı ve izlemelidir. İçi boş yük hücreleri doğrudan, müdahaleci olmayan bir ölçüm sağlar. Ankraj cıvatası sisteminin kendisinde kesinlikle hiçbir değişiklik yapılmasını gerektirmezler.
• Kaldırma ve Vinç Sistemleri: Kelepçeye monteli veya çatala monteli içi boş hücreler, ağır kaldırma ekipmanlarındaki dinamik ve statik yükleri ölçer. Kompakt boyutlar ve dijital çıktı, bu endüstriyel ikincil piyasada oldukça değerlidir.

Sensörden Kontrol Paneline: İçi Boş Yük Hücrelerini Eksiksiz Bir SHM Veri Sistemine Entegre Etme

Tek bir içi boş yük hücresi yalnızca onu çevreleyen veri sistemi kadar faydalıdır. Bu sensörleri eksiksiz, uçtan uca bir yapısal sağlık izleme sistemine entegre etmelisiniz.

• İsteğe Bağlı Okuma: Kingmach'ın uyumlu titreşimli tel okuma üniteleri, doğrudan yük değerlerini Kilonewton (KN) cinsinden görüntüler. Saklanan kalibrasyon faktörlerini doğrudan sensörün bellek çipinden okurlar. İş sahasında harici kağıt kalibrasyon tablolarına ihtiyacınız yoktur.
• Otomatik Veri Toplama: Çok kanallı veri kaydediciler veri yolu kablolu JMZX-3XXXHAT sensör dizilerini destekler. Yapılandırılabilir yoklama aralıkları, alarm eşikleri ve 4G, LoRa veya Ethernet gibi uzaktan telemetri seçenekleri sunarlar. Bu, devasa kablo dizilerinin gerçek anlamda 7/24 gözetimsiz izlenmesini sağlar.
• Enstrümantasyon Kabloları: Kingmach korumalı VW kabloları sinyal bütünlüğünü kusursuz bir şekilde korur. Elektriksel olarak gürültülü inşaat ortamlarında yüzlerce metrelik koşularda mükemmel performans gösterirler.
• Görselleştirme Yazılımı: Gerçek zamanlı yazılım kontrol panelleri, yük eğilimlerini ve sıcaklığa göre düzeltilmiş değerleri görüntüler. Otomatik aşırı yük uyarıları oluştururlar ve geçmiş trend analizini kolaylaştırırlar. Bu doğrudan yapısal güvenlik değerlendirmelerini ve bakım iş akışlarını destekler.

Sensörün, kaydedicinin ve yazılımın tek bir üreticiden belirlenmesi, ürün yazılımı uyumluluk risklerini ortadan kaldırır. Ayrıca uluslararası projelerde teknik destek kademelerini önemli ölçüde basitleştirir.

İçi Boş Yük Hücresinin Belirlenmesi ve Tedarik Edilmesi: Her Uluslararası Alıcının Sorması Gereken Altı Soru

Uluslararası satın alma ekiplerinin Çinli sensör üreticilerini değerlendirmek için objektif bir çerçeveye ihtiyacı var. İçi boş yük hücresi tedarik ederken altı kritik soru sormalısınız.

1. Sensör izlenebilir sertifikasyona sahip mi?
GB/T 13606-2007 ve DL/T 269-2022 gibi standartlara sıkı sıkıya uymanız gerekir. Üçüncü taraf onaylı sensörler, proje onayındaki anlaşmazlıkları önemli ölçüde azaltır.

2. Kalibrasyon doğrudan cihaza izlenebilir mi?
Kingmach içi boş yük hücresi, kalibrasyon sabitlerini yerleşik bir çipte saklar. Bu, kağıt kayıt bağımlılığını ortadan kaldırır. Standart bir okuma ünitesi ile saha doğrulamasının kolay olmasını sağlar.

3. Belirtilen hizmet ömrü nedir?
Resmi olarak belgelenmiş bir tasarım ömrü rakamı konusunda ısrarcı olmalısınız. Kingmach içi boş yük hücresinin 50 yıllık tasarım ömrü, yalnızca sözlü bir güvence değil, sözleşmeye dayalı bir temel olarak hizmet etmelidir.

4. Tedarikçi ürünü özelleştirebilir mi?
Altyapı projeleri genellikle standart dışı delik çapları, belirli kapasite aralıkları veya benzersiz konnektör türleri gerektirir. Güçlü şirket içi tasarım yeteneklerine sahip bir üretici, aylar yerine günler içinde yanıt verecektir.

5. Satış sonrası destek nasıldır?
Bir saatlik ilk yanıt süresine sahip 7/24 teknik yardım hattını arayın. Karmaşık sorunların 48 saat içinde çözülmesi gerekiyor. Bu yanıt verme yeteneği, canlı altyapı projeleri için kritik öneme sahiptir.

6. Teslimat zaman çizelgesi sözleşmeyle destekleniyor mu?
Tedarikçi 48 saat içinde stoktaki standart modelleri sunmalıdır. Proje ölçeğindeki siparişler, katı sözleşme programları ve düzenli üretim ilerleme güncellemeleri gerektirir.

Tahmine Göre Güveni Seçmek: Karar Çerçeveniz ve Sonraki Adım

İçi boş yük hücreleri, kablo kuvveti izlemeyi temelden dönüştürür. Periyodik, müdahaleci test egzersizlerinin yerine sürekli, otomatikleştirilmiş bir güvenlik sistemi koyarlar. Açık bir karar çerçevesi izlemelisiniz. Öncelikle yük türünüzü ve genel kapasitenizi onaylayın. İkinci olarak uygun akor konfigürasyonunu seçin. Üçüncü olarak, tendonunuz veya ankrajınız için tam delik çapını doğrulayın. Dördüncüsü, su geçirmezlik ve sıcaklık gereksinimlerinizi doğrulayın. Son olarak sensörü güvenilir bir veri kaydedici ve görselleştirme yazılımıyla entegre edin.

Kingmach içi boş yük hücresinin 50 yıllık tasarım ömrü, uzun vadede inanılmaz değer sağlar. Toplam sahip olma maliyeti, kaçınılan yeniden kurulumları, yeniden kalibrasyonları ve önlenen veri kaybını içerir. Bu uzun vadeli maliyet, daha ucuz alternatif folyo teknolojilerinden önemli ölçüde daha düşüktür. Hangi JMZX-3XXXHAT modelinin projenize uygun olduğundan emin değilseniz spesifikasyonlarınızı Kingmach'ın mühendislik ekibiyle paylaşabilirsiniz. Ücretsiz bir model önerisi ve özelleştirilmiş bir fiyat teklifi sunacağız.

Kablo destekli bir köprü veya ankraj projesi mi planlıyorsunuz? Ücretsiz sensör önerisi + Kingmach mühendislerinden özelleştirilmiş fiyat teklifi alın; 24 saat içinde yanıt alın.
🔗 [ Ücretsiz Tavsiyemi Alın → ]
📧 [email protected]

SSS

1. İçi boş yük hücresi ile katı yük hücresi arasındaki fark nedir?

İçi boş yük hücresi, bir cıvatanın veya kablonun içinden tamamen geçmesine izin veren ve bir ankraj plakasına tepki vererek gerilimi ölçen merkezi bir deliğe sahiptir. Katı yük hücresinde bu merkezi delik yoktur ve tipik olarak doğrudan hat içi sıkıştırmayı veya gerilimi ölçer.

2. İçi boş bir yük hücresini artgermeli bir tendonun üzerine nasıl kurarsınız?

Ankraj kafasını ve yatak plakasını takmadan önce halka şeklindeki sensörü doğrudan tendonun veya ankraj çubuğunun üzerine kaydırırsınız. Yük hücresi, beton yapı ile çelik ankraj bloğu arasına güvenli bir şekilde yerleştirilmiştir.

3. Dinamik yük ölçümü için içi boş yük hücreleri kullanılabilir mi?

Titreşimli tel içi boş yük hücreleri, tel frekansını taramak için gereken fiziksel süre nedeniyle statik ve yavaş değişen yüklerde mükemmeldir. Yüksek frekanslı dinamik yükler için genellikle dirençli folyo veya piezoelektrik yük hücreleri tercih edilir.

4. Titreşimli telli içi boş yük hücresi hangi kablo uzunluğunu destekler?

Titreşimli telli sensörler, voltaj sinyali yerine frekans bazlı bir çıkış kullandıklarından, herhangi bir sinyal kaybı veya bozulması olmadan 1.000 metreyi aşan korumalı kablolar üzerinden doğru verileri kolayca iletebilirler.

5. Çoklu akor tasarımı yük hücresi doğruluğunu nasıl artırır?

Çok akorlu tasarım, birkaç bağımsız titreşimli teli yük hücresinin iç çevresi etrafında eşit şekilde yerleştirir. Bu, halka boyunca gerilim ölçümlerinin ortalamasını alarak merkez dışı veya eksantrik yüklemenin neden olduğu hataları etkin bir şekilde ortadan kaldırır.

6. İçi boş yük hücrelerini titreşimli tel gerinim ölçerlerle tek bir izleme sisteminde birleştirebilir miyim?

Evet. İçi boş yük hücreleri ve titreşimli tel gerinim ölçerler genellikle aynı izleme sistemine entegre edilir. Yük hücresi uygulanan kuvveti ölçerken gerinim ölçer yapısal deformasyonu ölçerek daha doğru performans değerlendirmesi için tamamlayıcı veriler sağlar.

7. Çoklu akor ve tek akor konfigürasyonları arasındaki fark nedir ve her birini ne zaman seçmeliyim?

Tek akor konfigürasyonu belirli bir konumdaki yükü ölçer ve basit yük izleme uygulamaları için uygundur. Çoklu akor konfigürasyonu, birden fazla üye veya noktadaki yükleri izleyerek, yük dağıtımı ve dengenin kritik olduğu karmaşık yapılar için idealdir.

8. Kurulu üniteyi çıkarmadan uzun vadeli sensör sağlığını nasıl doğrularım?

Uzun vadeli sensör sağlığı, düzenli sıfır kontrolleri, geçmiş verilerin trend analizi, bitişik sensörlerle karşılaştırma ve kablo ve bağlantıların rutin muayenesi yoluyla doğrulanabilir. Bu yöntemler, sensörü hizmetten çıkarmadan potansiyel sapma veya performans sorunlarının tespit edilmesine yardımcı olur.

9. Kingmach uluslararası olarak hangi garanti ve yeniden kalibrasyon hizmetlerini sunuyor?

Kingmach, uluslararası müşterilere proje yaşam döngüsü boyunca teknik danışmanlık, kurulum rehberliği, devreye alma desteği ve satış sonrası hizmet ile destek verir. Tüm yük hücreleri fabrika kalibrasyon verileri ve kalite belgeleriyle birlikte sağlanır. Uzun vadeli izleme programları için Kingmach, ölçüm güvenilirliğinin korunmasına yardımcı olmak amacıyla kalibrasyon doğrulama desteği, performans değerlendirme önerileri ve teknik yardım sağlayabilir. Müşteriler, gerektiğinde sorun giderme, değiştirme planlaması ve sistem optimizasyonu desteği için doğrudan mühendislik ekibiyle iletişime geçebilir.

---

Kingmach Mühendislik Ekibi tarafından yazılmıştır — 2001'den bu yana dünya çapındaki altyapı projelerini desteklemektedir.
