Katı ve İçi Boş Yük Hücresi: Mühendislik Seçimi İçin Kapsamlı Bir Kılavuz (Kuvvet Yolları ve Tipik Uygulamalar ve Sertifika Gereksinimleri)

Katı yük hücresi ile içi boş yük hücresi arasındaki seçim gerçek bir mühendislik kararıdır. Bu, ürün özellikleri üzerine yapılan bir savaş değildir. Temel fark, kuvvetin sensöre nasıl uygulandığında yatmaktadır. Bu yükleme yolu, her türün nerede güvenilir şekilde performans göstereceğini ve nerede kaçınılmaz olarak başarısız olacağını belirler. Bu makale bir karar aracı olarak hizmet vermektedir. Karşılaştırmayı marka tercihinden ziyade mühendislik mantığına dayandırıyor. Her sensörün gerçekte ne olduğuyla başlayacağız. "Katı" ve "içi boş" sözcükleri şekli tanımlar, ancak işlevi tanımlamazlar.

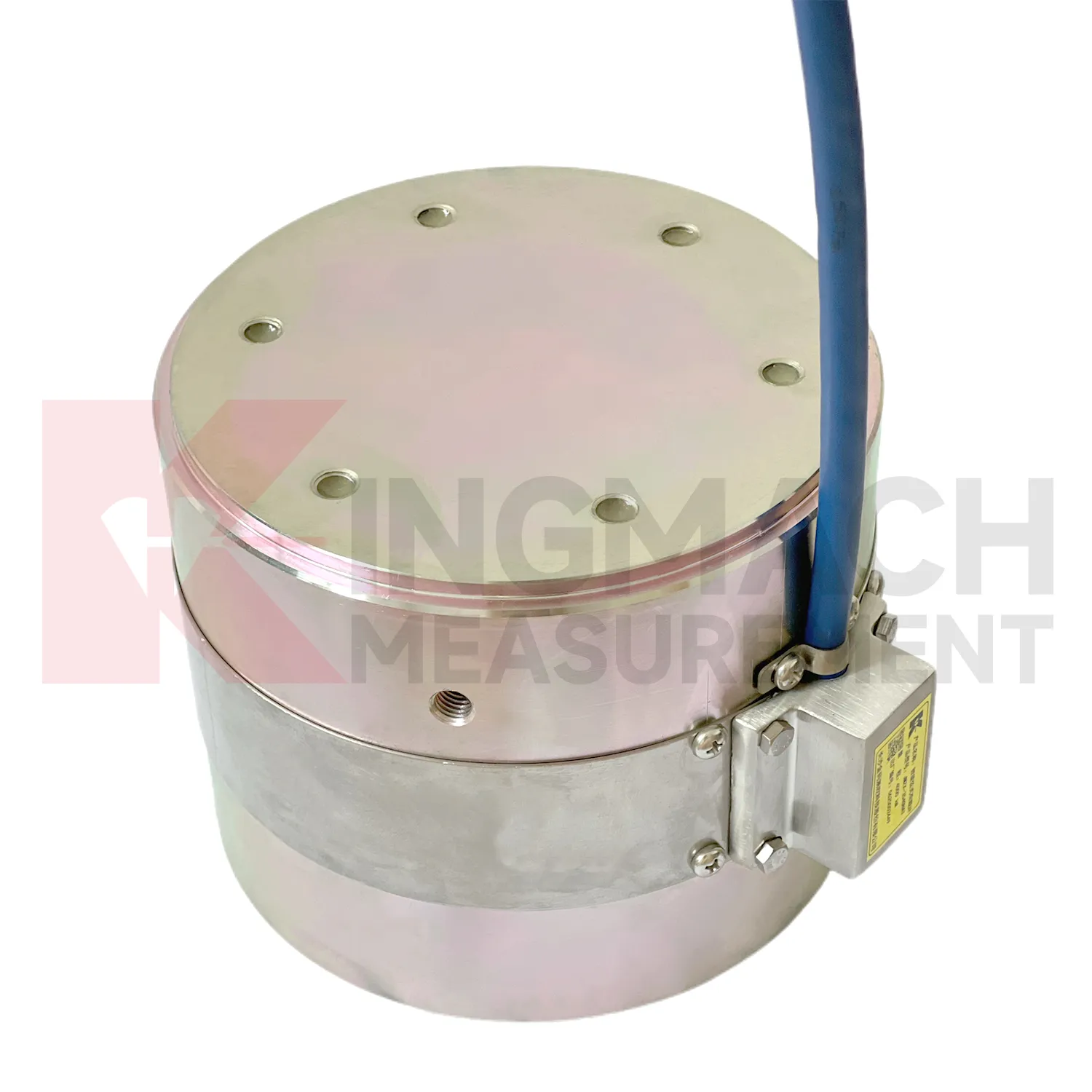

1. Katı yük hücresi nedir ve kuvveti nasıl ölçer?

Mühendisler bir silindirin neye benzediğini zaten biliyorlar. Gerçekten anlamaları gereken şey, katı bir gövdeden geçen yük yoludur. Katı yük hücresi, katı gövdeli silindirik sıkıştırma elemanını temel alan bir çekirdek mimariye sahiptir. Elastik çelik gövde, eksenel basınç yükü altında eşit şekilde deforme olur. Gömülü titreşimli tel teller gövdenin içine oturur. Bu diziler mikro gerilimi belirgin bir frekans değişimi olarak algılar.

Yükleme yolu mantığı basittir. Yük üst yatak yüzeyine girer. Elastik elemanın tüm kesiti boyunca hareket eder. Son olarak alt dayanma yüzeyinden çıkar. Hücrenin kendisi yapısal bir eklenti haline gelir. Fiziksel yükü taşır.

Çok telli tasarım, vücut içindeki birden fazla ölçüm noktasındaki okumaların ortalamasını alır. Daha düşük kapasite aralıklarında 3 telli tasarım kullanılır. Daha yüksek kapasite aralıkları 6 telli tasarım gerektirir. Bu çok dizili ortalama, Kingmach JMZX-34XX/35XX/36XXHAT serisi %0,5 FS hassasiyeti. Zorlu çalışma ortamlarına rağmen bu hassasiyeti 1.000–10.000 kN gibi devasa bir aralıkta korur.

Cihazda yerleşik bir akıllı HAT çipi bulunuyor. Bu akıllı çip, kalibrasyon katsayısını yerel olarak saklar. Dahili termistör aracılığıyla sıcaklığı otomatik olarak düzeltir. Ayrıca 600'e kadar ölçüm kaydını kaydeder. Sensör, bağlı bir veri kaydedici olmasa bile kendi geçmişini hatırlar.

Çalışma aralığı -30°C ile +80°C arasındadır. Ayrıca katı hücre, ciddi arızalardan önce nominal kapasitesinin %300-400'üne kadar aşırı yük toleransına sahiptir. Bu oldukça anlamlı bir güvenlik marjı sağlar. Ani kazara aşırı yük, kazık testlerinde ve köprü mesnet uygulamalarında çok gerçek bir risktir.

[Kingmach JMZX-35XXHAT Katı Yük Hücresinin Tüm Teknik Özelliklerini Görüntüleyin]

2. İçi boş yük hücresi nedir ve onu yapısal olarak farklı kılan nedir?

İçi boş yük hücresi aynı zamanda halka şeklinde yük hücresi olarak da bilinir. Çekirdek mimarisi, merkezi bir deliğe sahip halka şeklinde (halka şeklinde) bir gövdeye dayanır. Yapısal eleman hücrenin merkezinden geçer. Bu eleman bir ankraj çubuğu, bir kablo veya bir cıvata olabilir. Yük, yapısal elemanın somunundan doğrudan hücrenin halka şeklindeki yüzüne aktarılır. Yük, delik duvarının kendisine girmez.

Yük yolu mantığı katı hücreden tamamen farklıdır. Yük halka şeklindeki yatak yüzeyinden girer. Halka gövdesi, çevresi etrafında eşit biçimde sıkıştırılır. Halkanın etrafına çok sayıda titreşen tel dizisi yerleştirilmiştir. Bu dizeler sıkıştırma sinyalinin ortalamasını alır. Bu çok akorlu tasarım, küçük eksantrik yüklemeyi güçlü bir şekilde telafi eder. Tek telli bir tasarım dengesiz yükleri kaldıramaz.

Bu çoklu akor tasarımı, daha düşük aralıklarda üç akor kullanır. 4.000–8.000 kN aralığı için altı akora doğru ilerler. Bu özel mimari şunları sağlar: JMZX-3XXXHAT İçi Boş Yük Hücresi sökülmeden canlı bir ankraj çubuğuna monte edilecektir. Çubuk basitçe içinden geçer. Somun hücre yüzeyinde bulunur. İzleme hemen başlar.

İçi boş hücrenin tasarım hizmet ömrü 50 yıldır. Elastik çelik gövde, fabrikadan çıkmadan önce çok aşamalı stabilite işleminden geçer. Dahili titreşimli teller ultra yüksek mukavemetli çelikten yapılmıştır. Teknisyenler bu telleri uluslararası standart kaynak teknolojisini kullanarak sabitliyorlar. Bunlar temel spesifikasyon iddiaları değildir. Bunlar, 20 yıllık baraj güvenliği programlarında derinden önem taşıyan hayati tasarım kararlarıdır.

Bu hücre, GB/T 13606-2007 ve DL/T 269-2022 için ikili sertifikaya sahiptir. İkinci standart hidrolik ve enerji mühendisliğine özeldir. Bu, onu baraj ve hidroelektrik ankraj izleme için tek doğru seçim haline getirir.

[JMZX-3XXXHAT İçi Boş Yük Hücresinin Teknik Özelliklerini Görüntüleyin]

3. Teknik Özellikler Yan Yana: Sayıların Gerçekte Anlamı

Bağlanmak	Katı Yük Hücresi (JMZX-35XXHAT)	İçi Boş Yük Hücresi (JMZX-3XXXHAT)	Uygulamada Ne İfade Ediyor?
Kapasite Aralığı	1.000–10.000 kN	500–8.000 kN (Özel olarak mevcuttur)	İçi boş hücrenin 500 kN'lik alt giriş noktası daha küçük ankraj çubuklarına uygundur. Burada katı bir hücre aşırı belirtilmiş olacaktır. 8.000 kN'yi aşan ultra yüksek kapasiteli kazıklı temel test uygulamaları için Kingmach, özelleştirilmiş JMZX-36XXHAT katı yük hücresi çözümleri sağlayabilir. Daha fazla bilgi için teknik ekibimizle iletişime geçmekten çekinmeyin.
Çözünürlük	0,1 kN (Tüm modeller)	0,1–1 kN (Modele göre değişir)	Katı hücrenin tutarlı 0,1 kN çözünürlüğü hassas kazık testine yardımcı olur. İzlenen yükler orantılı olarak büyük olduğundan içi boş hücrenin 1 kN çözünürlüğü kabul edilebilir.
Bellek Kapasitesi	600 kayıt	800 kayıt	İçi boş hücrenin daha büyük dahili depolaması, onlarca yıllık izleme için daha uzun süreli dağıtım profilini yansıtıyor.
Sertifikalar	GB/T 13606-2007	GB/T 13606-2007 ve DL/T 269-2022	Ek hidrolik mühendislik standardı (DL/T 269-2022), baraj ortamlarında sıkı proje uyumluluğu sağlar.
Tasarım Hizmet Ömrü	Belirtilmedi (Uygulamaya bağlı)	50 yıl	İçi boş hücre kalıcı izleme için tasarlanmıştır. Katı hücre genellikle geçici test aşamalarında kullanılır.

Bu sayılar mükemmel rehberlik sunar. Ancak daha aydınlatıcı olan soru, her türün gerçek bir projede gerçekten nereye ait olduğudur.

4. Katı Yük Hücrelerinin En İyi Performans Gösterdiği Yer ve Nedeni

Bu bölümde katı hücrenin özel yük yolunun onu neden doğru seçim haline getirdiği açıklanmaktadır. Biz sadece özelliklerin kataloglanmasına değil, akıl yürütmeye de bakıyoruz.

Kazık yükleme testi: Kazık testi için katı yük hücresi mükemmel bir uyum sağlar. Katı hücre doğrudan yığın başı ile yükleme krikosu arasında bulunur. Test yükünün tamamı doğrudan hücre gövdesinden geçer. Burada katının yapısal olarak yükü taşıyabilmesi kesinlikle önemlidir. 10.000 kN'ye varan devasa kapasitesi, köprü temellerindeki en büyük çaplı fore kazıkları kapsar.

Köprü iskelesi yatak koltuğu izleme: Hücre, yatak yığını içinde yapısal bir eklenti görevi görür. Aktif olarak ölçerken muazzam tasarım yüklerini süresiz olarak taşıması gerekir. Katı gövdenin sıkıştırma geometrisi bunu mükemmel bir şekilde halleder. Kingmach katı yük hücrelerinin referans boyutları, köprü tasarım kodlarındaki standart taşıyıcı plaka boyutlarına kusursuz bir şekilde karşılık gelir.

Hidrolik kriko kuvveti ölçümü: Ardgerme işlemleri sıkı gözetim gerektirir. Katı hücre krikonun altında bulunur. Uygulanan kuvveti gerçek zamanlı olarak ölçer. Bu, tasarım ön geriliminin gerçekte sahada elde edildiğini doğrular. Mühendisler yalnızca kriko basıncı hesaplamalarına güvenemezler.

Geçici iş yükü takibi: İnşaat ekipleri kalıp, kalıp ve destek işlerini denetler. Yapı tamamlandığında izleme programı da sona erer. Ekip enstrümantasyonu kaldırır. Katı hücrenin yüksek aşırı yük toleransı, onu kaba inşaat aşamasındaki işler için sağlam, yeniden kullanılabilir bir seçim haline getirir.

Çubuk içi uygulamalarda neden başarısız oluyor?: Katı bir hücrenin merkezi bir deliği yoktur. Bir çubuğa veya kabloya takılamaz. Mühendisler bunu kolayca adapte edemezler. Özel uç bağlantı parçaları oluşturmak, anında eksantrik yüklemeye neden olur. Bu doğrudan ölçüm doğruluğunu tehlikeye atar ve verileri bozar.

[Belirli Proje Türlerinde Kingmach Ürünlerinin Gerçek Dünya Uygulamalarına Bakın]

5. İçi Boş Yük Hücrelerinin En İyi Performans Gösterdiği Yer ve Nedeni

İçi boş hücre yalnızca değiştirilmiş bir katı hücre değildir. Temelde farklı bir araçtır. Tamamen farklı bir yükleme geometrisi için optimize edilmiştir.

Ankraj kablosu ve ön gerilimli tendon izleme: İçi boş yük hücresi uygulamaları burada parlıyor. Çubuk veya kablo, merkezi delikten sorunsuzca geçer. Somun veya ankraj plakası halkasal yüzey üzerinde düz bir şekilde durur. Hücre, tendondaki gerçek ön gerilim kuvvetini ölçer. Jak girişini ölçmez. Kilitleme sonrasında ve zaman içinde yapı elemanındaki gerçek kuvveti ölçer.

Kaya bulonları ve zemin ankrajlarının izlenmesi: Tüneller, eğimler ve istinat duvarları kaya bulonlarına dayanır. İçi boş hücre, ilk kurulum sırasında cıvata başında bulunur. Yapının ömrü boyunca orada kalır. 50 yıllık tasarım ömrü, uzun vadeli izleme programının süresine uygundur. Daha küçük çaplı modeller, standart kaya bulon kafası boyutlarına tam olarak karşılık gelir.

Baraj ve hidroelektrik ankraj izleme: DL/T 269-2022 sertifikası, Çin hidrolik mühendisliği standartları için kesinlikle zorunludur. Bu katı bir uyumluluk gereksinimidir. İçi boş hücrenin ikili sertifikası bu yasal zorunluluğu kapsamaktadır. Katı hücre bu özel hidrolik standardına uygun değildir.

Köprü destek kablosu ve askı izleme: Güçlendirme izleme programları genellikle mevcut köprüleri hedef alır. Halka şeklindeki form faktörü mevcut kablolara kolay kurulum sağlar. Teknisyenlerin yalnızca ankraj ucuna erişmesi gerekir. Kurulum, yapısal elemanın kesilmesini gerektirmez. Bu genellikle tedarik mühendisleri için karar verici faktördür.

Basit rulman uygulamalarında neden başarısız oluyor: İçi boş hücre halka şeklinde bir geometriye sahiptir. Bu şekil doğal olarak yükü dar bilezikli yatak yüzüne yoğunlaştırır. Doğru boyutta bir geçiş çubuğu olmadan düz yatak istifinin içine yerleştirilmesi, düzgün olmayan bir gerilim alanı oluşturur. Sensör bu gerilimi doğru şekilde okuyor ancak okuma gerçek yatak yükünü temsil etmiyor.

[Belirli Proje Türlerinde Kingmach Ürünlerinin Gerçek Dünya Uygulamalarına Bakın]

6. Kurulum Mantığı: Her Tür Saha Ekibinden Ne Talep Ediyor?

Kurulum gereksinimleri sonuçta projelerin nerede başarılı veya başarısız olduğunu belirler. Her iki titreşimli telli yük hücresi türü de saha ekibinden yüksek hassasiyet gerektirir.

Katı hücre kurulum gereksinimleri: Düz, paralel taşıma yüzeyleri kesinlikle tartışılamaz. 200 mm çaplı bir hücre yüzeyindeki yalnızca 1 mm'lik bir yüzey düzensizliği, verileri bozar. Muazzam, ölçülebilir eksantrik yükleme sağlar. Takımlar standart uygulama olarak küresel oturma pullarını kullanmalıdır. Teknisyenler, ilk yükü uygulamadan önce yük ekseniyle uygun hizalamayı doğrulamalıdır.

İçi boş hücre kurulum gereksinimleri: Delikten çubuğa olan açıklık, belirtilen toleransla tam olarak eşleşmelidir. Merkezi çubuk, yük altında asla iç delik duvarına temas etmemelidir. Teknisyenler, somun sıkılmadan önce ankraj başlığına montajı gerçekleştirir. Gerdirmeden sonra yeniden kurulum neredeyse imkansızdır. Bir hatayı düzeltmek için ekibin tüm çapanın stresini tamamen ortadan kaldırması gerekecekti.

Sinyal sürekliliği planlaması: Her iki yük hücresi türü de akıllı HAT mimarisini kullanır. Mükemmel uzun mesafeli dijital çıkış sağlarlar. Ancak teknisyenlerin kurulum sırasında sensörden veri kaydediciye giden kablo yönlendirmesini planlaması gerekir. Kabloları kolayca yenileyemezler. Gömülü ve su altı kablo döşemeleri ağır zırhlı kablo gerektirir. Ayrıca tam kurulum derinliğine göre sınıflandırılmış su geçirmez bağlantı kutuları da talep ediyorlar.

Paylaşılan risk: Her iki hücre türü de erken hatalara karşı oldukça savunmasızdır. Kurulumda yapılan hatalar daha sonra ciddi fiziksel müdahale olmadan düzeltilemez. İlk seferde hassas kurulumun doğru yapılması aşırı mühendislik gerektirmez. Tek seçenek bu.

7. Karar Kontrol Listesi: Doğru Seçime Götüren Beş Soru

Mühendisler sıkı teslim tarihleriyle karşı karşıyadır. Tedarik stratejinize rehberlik etmesi için bu kısa karar aracını kullanın.

Soru 1 — Sensörün içinden geçmesi gereken yapısal bir eleman (çubuk, kablo, cıvata) var mı?
Evet: İçi boş olanı seçin.
Hayır: Katı olanı seçin.

Soru 2 — Sensör yapısal yükü tamamen mi taşıyacak yoksa sadece algılayacak mı?
Dahili olarak tam yük taşımalıdır: Katı malzemeyi seçin.
Yalnızca duyu (kuvvet dayanma yüzeyi yoluyla aktarılır): Kesinlikle Soru 1'e bağlı olarak iki türden birini seçin.

Soru 3 — Bu geçici bir test mi, yoksa kalıcı bir izleme kurulumu mu?
Geçici test/inşaat aşaması: Katı malzemeyi seçin.
Kalıcı / uzun vadeli SHM programı: İçi boş olanı seçin (50 yıllık tasarım ömrüne sahiptir).

Soru 4 — Proje hidrolik mühendisliği veya enerji sektörü standartlarına uygun mu?
Evet: İçi boş olanı seçin (DL/T 269-2022 sertifikalı).
Hayır: Her iki tip de genel GB/T 13606-2007 standardını karşılar.

Soru 5 — Gerekli izleme kapasitesi nedir?
500 kN'nin altında: İçi boş olanı seçin (giriş modelleri mevcuttur).
10.000 kN veya üstü: Katı olanı seçin (özel seçenekler mevcut olmasına rağmen içi boş normalde 8.000 kN standardında zirveye ulaşır).

Kontrol listesindeki kapanış notu: Eğer iki veya daha fazla soru ekibinizi zıt yönlere yönlendiriyorsa hemen duraklayın. Başvurunuz uzman incelemesi gerektiriyor. Kingmach, karmaşık hibrit gereksinimleri karşılamak için özel konfigürasyonlar sağlar.

Uygulamanın Geometrisi Sensörün Geometrisini Belirler

Katı yük hücreleri ve içi boş yük hücreleri hiçbir zaman farklı fiyat noktalarında rakip ürünler değildir. Bunlar temelde tamamen farklı yük yolları için tasarlanmış tamamlayıcı cihazlardır. Projenin benzersiz geometrisi her zaman hangi sensörün doğru olduğunu belirler.

Birçok büyük ölçekli proje, farklı izleme noktalarında her iki türün eş zamanlı olarak kullanılmasını gerektirir. Karmaşık bir köprü programı, katı hücreleri yatak yuvalarında güvenli bir şekilde kullanırken aynı zamanda içi boş hücreleri destek kablosu ankrajlarına yerleştirebilir.

Hala projeniz için doğru çözümden emin değil misiniz? Aşağıdaki teknik danışma formunu doldurun; Kingmach mühendisleri 24 saat içinde özelleştirilmiş seçim önerileri sunacaktır. [Katı Yük Hücresi Ürün Sayfasını Görüntüleyin] · [İçi Boş Yük Hücresi Ürün Sayfasını Görüntüleyin] · [Tam Teknik Veri Sayfasını İndirin (PDF)]
