Baraj Güvenliği için Diferansiyel Basınçlı Su Seviyesi Sensörleri: 7 Mühendislik Avantajının Açıklanması

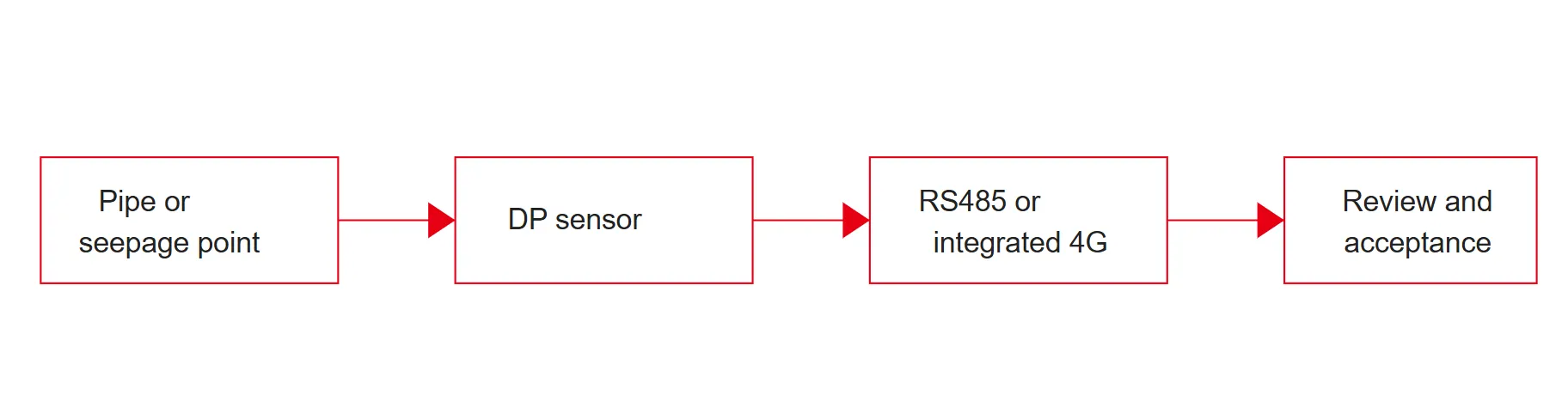

Şekil: Bir mühendislik avantajı yalnızca nokta, sensör, veri yolu ve inceleme süreci birlikte belirlendiğinde gerçekleşir.

Avantaj 2: Sızıntı Basıncı ve Su Seviyesi Yorumlaması için Kararlı Trend Verileri

Diferansiyel basınç sensörleri baraj ekiplerinin izole edilmiş değerler yerine eğilimleri okumasına yardımcı olur. Bu önemlidir, çünkü sızıntı ve iç su davranışı çoğu zaman tek bir dramatik noktadan ziyade devamlılık ve ilişki yoluyla anlamlı hale gelir. Mütevazı bir artış, günlerce devam ederse, rezervuarın çekilmesinden sonra çok yavaş tepki verirse veya yakındaki drenaj davranışına uymayı bırakırsa önemli olabilir.

Kararlı trend verileri üç yaygın durumda daha iyi yorumlanmayı destekler. Birincisi, rezervuar seviyesindeki bir değişikliğin öngörülebilir bir iç tepki oluşturması gerekirken bu etkiyi yaratmamasıdır. İkincisi, sızıntıyla ilgili bir izleme noktasının yağış veya deşarj koşulları değiştikten sonra çok yavaş toparlanmasıdır. Üçüncüsü, bir nokta genellikle birlikte hareket eden yakındaki noktalardan ayrılmaya başladığında. Bunlar, daha büyük bir sorun ortaya çıkmadan önce daha yakından incelemeye yol açan türden kalıplardır.

JMYC-67XXAD hattındaki milimetre düzeyinde su seviyesi çözünürlüğü, sahaya üzerinde çalışılacak daha iyi bir trend kaydı sağlarken, söz konusu model için listelenen yüzde 0,2'lik tam ölçekli doğruluk, cihazın izleme görevi için uygun olup olmadığının çerçevelenmesine yardımcı olur. Önemli olan rakamları sırf kendi iyiliği için alıntılamak değil. Önemli olan, iyi çözünürlük ve istikrarlı çıktının zaman içinde küçük ama kalıcı değişikliklerin gözden geçirilmesini iyileştirmesidir.

Avantaj 3: Gerçek Zamanlı Baraj Güvenliği Uyarıları ve Uyarı Kuralları için Doğrudan Destek

Bir sensör yalnızca okumaları toplamak yerine uyarı mantığını desteklediğinde çok daha kullanışlı hale gelir. Baraj uyarı iş akışları genellikle üç kural ailesine dayanır: mutlak eşikler, değişim oranı eşikleri ve ilgili izleme kanallarına karşı çapraz kontroller. Diferansiyel basınçlı su seviyesi sensörleri, çıktılarının kablolu veya uzaktan veri toplama yoluyla doğrudan bu kural yapısına getirilebilmesi nedeniyle yardımcı olur.

Bu operasyonel açıdan önemli. Normal bir kontrol penceresi sırasında rezervuar seviyesinin yükselmesi herhangi bir işlem gerektirmeyebilir. Sızıntı ile ilgili bir noktada hızlı bir iç yükselme, özellikle de beklenen drenaj davranışıyla eşleşmediğinde, saha doğrulamasını gerektirebilir. Yararlı bir uyarı sistemi, sensör verilerinin zamanında, tutarlı biçimde ve kuralın manuel veri aktarımını beklemeden tetiklenebileceği bir platformda olmasını gerektirir.

Kingmach'ın barajla ilgili ürün grubu şunları içerir: JMZX-XXGH toplama modülü ve bir izleme platformu merkezi veri işlemeyi ve alarm kuralı yapılandırmasını destekleyen. Bir alıcı için bu, su seviyesi sensörünün eksiksiz bir veri yolunun parçası olarak incelenebileceği anlamına gelir: algılama, edinme, iletim, depolama, trend incelemesi ve uyarı iletimi.

Avantaj 4: Kablolu RS485 ve Uzaktan 4G İzleme Mimarilerinde Esnek Dağıtım

Baraj sahalarının hepsi aynı iletişim koşullarına sahip değildir. Bazılarının zaten dolapları, gücü ve merkezi bir kayıt cihazı ağı var. Diğerleri, kablo çalıştırmanın saha maliyetini artıracağı veya dağıtımı yavaşlatacağı uzak noktalara ihtiyaç duyar. Diferansiyel basınçlı su seviye sensörleri, model iletişim planına uygun olduğunda her iki düzenlemede de çalışabilir.

JMYC-67 ailesinde JMYC-67XXAD, kablolu bir RS485 mimarisine uyar; bu, sitenin zaten istikrarlı bir satın alma omurgasına sahip olduğu ve merkezi bir modüle doğrudan entegrasyon istediği durumlarda kullanışlıdır. JMYC-67XXAWL Dahili 4G DTU'yu dahili pil gücüyle birleştirerek farklı bir yol izliyor. Bu, ayrı saha iletişim donanımını azaltır ve gözetimsiz veya geniş çapta dağıtılmış izleme noktalarında yardımcı olabilir.

Bu fark kurulum süresinden daha fazlasını etkiler. Bakım planlamasını, yedek stratejisini, iletişim hatası yönetimini ve sitenin güç yükü oluşturmadan ne sıklıkla gerçekçi bir şekilde örnek alabileceğini değiştirir. Bu seçenekleri karşılaştıran bir alıcı, fiyatı karşılaştırmadan önce iletişim yolunu ve güç yolunu incelemelidir çünkü bu iki karar, izleme noktasının ömür boyu işletme yükünü şekillendirir.

Avantaj 5: Islak, Gömülü ve Gözetimsiz Saha Koşullarında Daha Güçlü Uzun Süreli Uygunluk

Baraj izleme ekipmanları genellikle uzun süreler boyunca zorlu koşullarda yaşar. Islak ortamlar, gömülü kurulum noktaları ve hava koşullarına maruz kalma, contalar, kablolar, muhafazalar ve konektörler üzerinde sürekli baskı oluşturur. Bu ortamda kullanılan bir su seviyesi cihazı, yalnızca kısa bir teknik özellik incelemesinde iyi görünmekle kalmayıp, bu koşullar altında da okunabilir kalmalıdır.

Su geçirmezlik derecesi, kablo tasarımı, kurulum yöntemi ve az bakım gerektiren çalışma, pratik satın alma faktörleri haline geldiği yer burasıdır. JMYC-67XXAD ve JMYC-67XXAWL'nin her ikisi de IP68 korumasıyla konumlandırılmıştır ve entegre AWL modeli aynı zamanda örnekleme aralığına bağlı pil ömrüne sahip pil tabanlı gözetimsiz dağıtım yolu da ekler. Bu, uzak bir noktanın ne sıklıkta servise ihtiyaç duyduğunu doğrudan etkiler.

Bir baraj alıcısı için bu ayrıntıların bakım sorularına dönüştürülmesi gerekir. Noktanın ne sıklıkla site ziyaretine ihtiyacı var? Havalandırmalı yol nasıl korunur? Eksik veriler anormal verilerden nasıl ayrılır? İstenilen uyarı sıklığına göre pil değişimi nasıl planlanıyor? Bu sorular, alan anlamı olmayan uzun bir parametre listesini tekrarlamaktan daha faydalıdır.

Avantaj 6: Piezometreler, Toplama Modülleri ve Baraj İzleme Yazılımıyla Daha Kolay Entegrasyon

Bir barajda su seviyesinin izlenmesi nadiren tek başına yorumlanır. Genellikle titreşimli telli piyezometrelerin, sızıntı cihazlarının, deformasyon sensörlerinin ve mühendislerin yapının farklı bölümlerinden alınan değerleri karşılaştırmasına yardımcı olan merkezi yazılımın yanında bulunur. Diferansiyel basınçlı su seviyesi sensörleri, sistemdeki diğer cihazlarla bir veri yolunu paylaşabildiklerinde bu daha geniş görünümü destekler.

Kingmach ürün yelpazesinde, JMYC-67 serisi doğal olarak incelenmektedir. JMZX-55XXHAT titreşimli tel piyezometre , JMZX-XXGH toplama modülü ve izleme sistemi platformu. Bu kombinasyon önemlidir çünkü siteye su seviyesini, gözenek basıncını ve ilgili kanalları, bağlantısız araçlara dağıtmak yerine tek bir inceleme iş akışı içinde okuma şansı verir.

Tedarik ekipleri için entegrasyon soruları doğrudan RFQ'ya yazılmalıdır. İletişim formatını, kaydedici uyumluluğunu, adresleme yöntemini, örnekleme aralığını, alarm hedefini ve yazılımın noktayı ilgili kanallarla karşılaştırıp karşılaştıramayacağını doğrulayın. Bu öğeler, sensörün bir izleme sisteminin parçası gibi mi davranacağını yoksa izole bir veri kaynağı olarak mı kalacağını şekillendirir.

Avantaj 7: Ölçülebilir Veriler ve Net RFQ Kriterleri Sayesinde Daha Faydalı Alıcı Kararları

Diferansiyel basınçlı su seviye sensörünün en pratik avantajlarından biri, alıcıya spesifikasyon ve kabul için ölçülebilir kriterler sunmasıdır. Proje, su seviyesi cihazı için geniş bir talep yerine nokta tipini, menzili, iletişim yolunu, güç koşullarını, çevresel etkiyi, kayıt aralığını ve yanıt beklentisini saha planına bağlanan teknik dilde tanımlayabilir.

Bu, daha temiz bir RFQ'ya ve daha iyi bir tedarikçi tartışmasına yol açar. Alıcı, sensörün gömülü tüpler için mi yoksa açık su konumları için mi tasarlandığını, çıkışın RS485 mi yoksa dahili 4G mi olduğunu, koruma seviyesinin saha ortamına uygun olup olmadığını ve okumanın yalnızca trend incelemesi için mi yoksa doğrudan alarmlara mı bağlanacağını sorabilir. Her yanıt, doğru modeli ve doğru dağıtım yaklaşımını etkiler.

Baraj İzleme Projeleri için Diferansiyel Basınçlı Su Seviyesi Sensörü Nasıl Seçilir

Seçim katalogla değil izleme noktasıyla başlamalıdır. Noktanın gömülü bir su seviyesi borusunun içinde mi, bir basınç tahliye çıkışında mı, sızıntıyla ilgili bir gözlem konumunda mı yoksa uzak bir hidrolojik nokta içinde mi olduğunu tanımlayın. Daha sonra verinin nasıl seyahat edeceğini, ne sıklıkta rapor vermesi gerektiğini ve okumayı ne tür bir uyarı kuralının kullanacağını tanımlayın.

Daha sonra teknik uyumu daraltın. Menzil, çözünürlük, doğruluk, iletişim yöntemi, güç yolu, çalışma sıcaklığı ve koruma düzeyi hepsi önemlidir, ancak yalnızca saha göreviyle bağlantılıdır. 4G entegre sensör, uzak bir noktadaki alan yükünü azaltabilirken, kablolu bir RS485 modeli, halihazırda merkezi bir kaydediciye bağlı bir noktada daha pratik olabilir.

Son olarak, tüm uyarı zincirinin bir parçası olarak sensörü inceleyin. Satın alma uyumluluğunu, platform entegrasyonunu, devreye alma adımlarını, temel kontrolleri ve bakım sorumluluklarını doğrulayın. Güçlü bir sensör seçimi yalnızca doğru model değildir. Ekibin fiilen kullanacağı izleme noktasına, site mimarisine ve alarm sürecine uygun modeldir.

İzleme noktasını, veri yolunu ve uyarı kuralını birlikte planlayın

Baraj projenizin fark basınçlı su seviyesi takibine ihtiyacı varsa modeli seçmeden önce nokta tipini, iletişim yolunu, güç koşullarını ve uyarı mantığını tanımlayın. Bu, JMYC-67 serisi seçeneklerini karşılaştırmayı ve sensörü daha geniş satın alma ve yazılım iş akışına yerleştirmeyi kolaylaştırır.
