Baraj İzleme için Kingmach Su Seviyesi Sensörleri

Baraj güvenliğinde su seviyesi izleme neden önemlidir?

Su seviyesi, rezervuar planlamasının, taşkın kontrolünün, sızıntı incelemesinin ve uyarı kararlarının ardındaki işletme değişkenlerinden biridir. Yapı üzerindeki hidrolik yükü tanımlayabilir, bir tahliye borusunun beklendiği gibi davranıp davranmadığını gösterebilir ve diğer cihazlarla okunduğunda yeraltı suyu veya iç basınç değişikliklerinin yorumlanmasına yardımcı olabilir.

Yararlı çıktı, yalıtılmış bir sayıdan ziyade karşılaştırılabilir bir zaman serisidir. Veri, örnekleme aralığı ve bakım geçmişi ölçüm verileriyle birlikte tutulduğunda mühendisler yağış miktarını, rezervuar değişimini, drenaj tepkisini ve zaman içindeki iç koşulları karşılaştırabilir. Bu, bir değişikliğin araştırılması gerekip gerekmediğine veya sitenin normal tepkisiyle tutarlı olup olmadığına karar vermenin temelidir.

Baraj izleme için ana su seviyesi sensörleri türleri

Sensör ölçüm noktasıyla eşleşmelidir. Batık bir basınç sensörü, gömülü bir gözlem tüpüne veya basınç tahliye borusuna takılabilirken, radar veya ultrasonik ölçüm, açık su yüzeyiyle teması önleyebilir. Şamandıra sistemleri, fıskiyeler ve manuel personel göstergeleri, saha koşullarının veya doğrulama yönteminin onları pratik kıldığı durumlarda geçerliliğini korur.

Manuel personel göstergeleri izleme planında bir yeri hak ediyor. Devreye alma, periyodik kontroller ve olay sonrası inceleme için görünür, elektriksiz bir referans sağlarlar. Veriyi, güvenli erişim rotasını, inceleme aralığını ve zaman damgalı kayıt formatını tanımlayın, böylece bu okumalar dijital veri akışını karıştırmak yerine doğrulayabilir.

Fark basınçlı su seviyesi sensörleri nasıl çalışır?

Hidrostatik sensör, algılama noktasındaki su basıncını seviye değerine dönüştürür. Sensörün üzerindeki su sütunu arttıkça basınç da artar. Batık bir diyafram için ilişki Delta P = rho gh olarak ifade edilebilir, dolayısıyla rapor edilen seviye sıvı yoğunluğuna, sensör yüksekliğine ve kararlı atmosferik referansa bağlıdır.

Açık hava uygulamaları için havalandırmalı bir kablo veya dahili hava tüpü, ölçümü atmosferik basınca referanslayabilir. Bu, barometrik değişimi su seviyesi olayı olarak ele alma riskini azaltır. Saha disiplini ihtiyacını ortadan kaldırmaz: devreye alma sırasında sensör yüksekliğini ve referans verilerini kaydedin, havalandırma yolunu kuru ve açık tutun ve sabit bir okumayı anketli veya manuel referansla karşılaştırın.

Bu ölçüm yöntemi birçok baraj ve hidroloji noktası için uygundur ancak tek başına etikete göre seçilmemelidir. Alıcının, basınca dayalı bir yaklaşımı onaylamadan önce boru geometrisini, beklenen yüksekliği, tortu riskini, kablo güzergahını, bakım erişimini ve veri mimarisini kontrol etmesi gerekir.

Doğruluk, çözünürlük ve aralık: alıcıların karşılaştırması gerekenler

Çözünürlük, bir cihazın algılayabileceği veya görüntüleyebileceği en küçük artıştır. Doğruluk, tanımlanan koşullar altında raporlanan değerin gerçek değere ne kadar yakın olduğunu açıklar. İnce bir görüntü artışı tek başına bir uyarı eşiğinin veya uzun vadeli eğilimin güvenilir olduğunu garanti etmez; kurulum ofseti, sıcaklık tepkisi, kalibrasyon ve referans noktasının stabilitesi de önemlidir.

Aralığı yalnızca normal çalışma seviyesine göre değil, maksimum güvenilir su sütununa göre seçin. Su baskını seviyesini, boru yükünü, beklenen basınç değişimlerini ve aşırı yüklemenin sonuçlarını gözden geçirin. RFQ'da ayrıca okumanın mühendislik amacı da belirtilmelidir çünkü rezervuar raporlaması, trend izleme ve alarm yanıtına ilişkin kabul kriterleri farklılık gösterebilir.

JMYC-67XXAWL ve JMYC-67XXAD: veri mimarisini seçme

Uzak rezervuar, hidroloji veya gözetimsiz baraj noktaları için Kingmach JMYC-67XXAWL diferansiyel basınç sensörünü, dahili 4G DTU'yu ve dahili pili birleştirir. 10 m, 20 m ve 30 m'lik modelleri, korumalı kablo güzergahının ve yerel güç kaynağının sağlanmasının zor olduğu yerlerde kurulumu kolaylaştırabilir. Uygunluğu hala hücresel kapsama alanına, planlanan örnekleme aralığına, kurulum erişimine ve gerçekçi bir pil servis planına bağlıdır.

Kingmach JMYC-67XXAD kablolu entegrasyon yolunu kullanır. RS485 arayüzü ve DC 9-24 V güç gereksinimi, onu bir kaydedicinin, güç kaynağının, korumalı kablo yolunun ve toplama mimarisinin halihazırda tasarlanmış olduğu durumlar için uygun kılar. 10 m, 20 m ve 30 m'lik çeşitleri, yalnızca normal su seviyesi yerine beklenen maksimum düşüye göre seçilmelidir.

Spesifikasyon farkı mühendislik kararını yönlendirmelidir. AWL modeli, pille çalışan 4G iletimle 1 mm çözünürlük ve +/-%0,1 FS doğruluğunu bildirir; AD modeli, RS485 entegrasyonuyla 0,1 mm çözünürlük ve %0,2 FS doğruluğu bildirir. Tek bir sayıyı seçmek yerine bu rakamları, veri kontrolü, kurulum hatası, alarm amacı ve bakım kısıtlamaları dahil olmak üzere ölçüm zincirinin tamamıyla karşılaştırın.

Gerçek doğruluğu etkileyen kurulum faktörleri

Doğru şekilde belirlenmiş bir sensör, kurulum zayıf olduğunda yine de zayıf proje verileri sağlayabilir. Sabit montaj, belgelenmiş dikey referans, korumalı kablo yönlendirme, boruya veya boruya temiz erişim ve kayıtlı sıfır veya ofset kullanın. Gelecekteki operatörlerin bakım veya değiştirme sonrasında değişiklikleri yorumlayabilmesi için bir tahliye borusunda veya gömülü su seviyesi borusunda süspansiyon düzenlemesini ve sensör konumunu belgeleyin.

Tortu, biyolojik kirlilik, türbülans, sıkışan hava, kablo gerilimi, yıldırıma maruz kalma ve su darbesinin tümü ölçümü etkileyebilir. Basınç sensörü kurulumlarının kuru ve açık havalandırma yollarına ihtiyacı vardır. Pille çalışan istasyonların iletişim yeniden denemelerine ve örnekleme programlarının hizmet ömrüne göre değerlendirilmesi gerekir. RS485 ağlarının koruma, topraklama, aşırı gerilim koruması ve devreye alma kontrolleri için tanımlanmış bir plana ihtiyacı vardır.

Baraj izleme iş akışı ve doğrulanmış uygulama bağlantıları

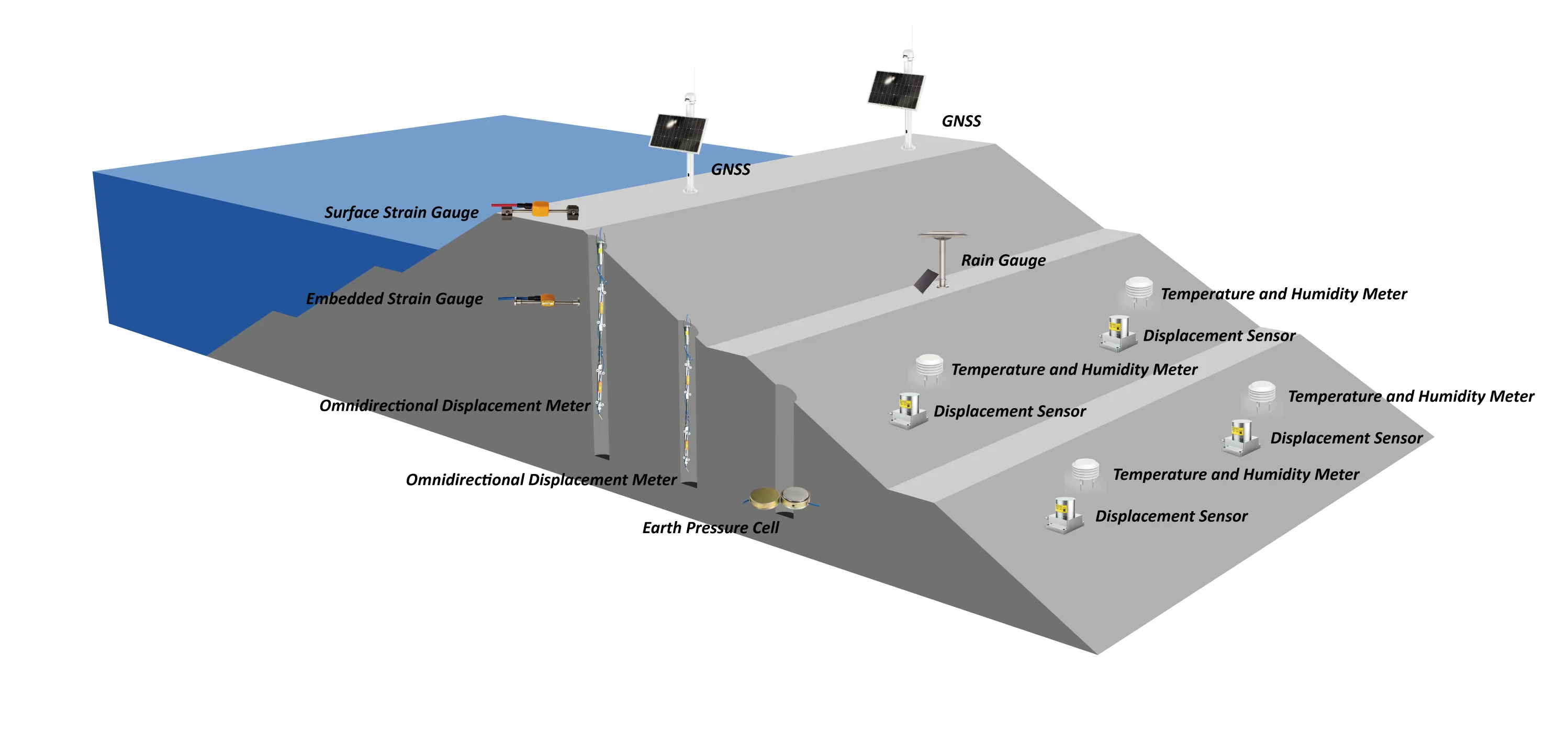

Bir baraj izleme sistemi normalde birden fazla sensör çıkışını birleştirir. Su seviyesi kanalı sızıntı, oturma, yer değiştirme, eğim, yağış ve işletme kayıtları ile birlikte incelendiğinde daha kullanışlı hale gelir. Kingmach'ın baraj izleme çözümü yapısal, sızıntı, hidrolojik, çevresel ve yük gözlemleri genelinde bu sistem düzeyindeki yaklaşımı açıklar.

Veri yolu için, bir sensör seçmeden önce verilerin nerede toplandığını, iletildiğini, incelendiğini ve saklandığını tanımlayın. Uzak bir nokta, entegre bir 4G cihazı gerektirebilir; kablolu bir site bir kanal planı, veri kaydedici, koruyucu kablolama ve bir inceleme platformu gerektirebilir. Mevcut okumalar ve veri kaydediciler Ve izleme yazılımı Söz konusu RFQ tartışması için ilgili dahili referans noktalarını sağlayın.

Sağlanan malzeme bu iki su seviyesi modeli için bir durumu doğrulamadığından, bu makaleye sahaya özel herhangi bir baraj performansı örneği eklenmemiştir. Bunun yerine bir proje araştırması, konfigürasyonun gerçek kurulumla karşılaştırılarak gözden geçirilebilmesi için saha çizimini, ölçüm amacını, enstrümantasyon listesini ve kabul kriterlerini sağlamalıdır.

Tedarik ve mühendislik ekipleri için seçim kontrol listesi

Ölçüm noktası

• Noktanın rezervuar yüzeyi mi, gömülü tüp mü, basınç tahliye borusu çıkışı mı, yeraltı suyu sondaj deliği mi, durgun kuyu mu yoksa hidroloji istasyonu mu olduğunu tanımlayın.
• Maksimum güvenilir yüksekliği, referans yüksekliğini, erişim kısıtlamalarını ve gerekli aralığı doğrulayın.

Teknik sistem

• Trend incelemesi, alarm yönetimi veya operasyonel raporlama için doğruluk ve raporlama hedefini ayarlayın.
• Uzak noktalar için 4G pille çalışmayı veya kablolu toplama ağı için RS485'i seçin.
• Montajı, boru geometrisini, kablo yönlendirmesini, havalandırma korumasını, topraklamayı, aşırı gerilim korumasını ve doğrulama yöntemini belirtin.

Ticari ve teslimat

• Veri sayfasını, kalibrasyon belgelerini, bağlantı şemasını, kurulum kılavuzunu, IP ayrıntılarını, paketleme ayrıntılarını, teslim süresi onayını ve garanti koşullarını isteyin.

Bakım ve kabul

• Denetim ve temizleme aralıklarını, uygun olduğu durumlarda pil değiştirme erişimini, havalandırma kontrollerini, kaydedici kontrollerini ve manuel veya anketli bir referansla karşılaştırmayı tanımlayın.

Yaygın satın alma hataları

Yalnızca çözünürlüğü karşılaştırmak yaygın bir hatadır. 0,1 mm'lik bir ekran artışı yararlı olabilir, ancak kabul aynı zamanda tam ölçekli doğruluğa, kurulum geometrisine, sıcaklık davranışına, kalibrasyon koşullarına ve referansın stabilitesine de bağlıdır. Önce gerekli karar toleransını ayarlayın, ardından cihazın tamamını ve kurulum planını karşılaştırın.

İletişime genellikle çok geç karar verilir. Düşük güçlü bir 4G cihazı, uzak bir noktada saha çalışmasını azaltabilir ancak kapsama alanı ve pil servis planı gerektirir. Kablolu bir RS485 cihazının tamamlanmış bir toplama ağında bakımı daha kolay olabilir, ancak yalnızca güç, kablo koruması, topraklama ve dalgalanma kontrolü zaten kapsam dahilindeyse.

Havalandırma bakımının göz ardı edilmesi önlenebilir başka bir risk oluşturur. Havalandırmalı bir referans barometrik hatayı azaltabilir ancak yoğunlaşma, tıkanma veya su girişi okumaları olumsuz etkileyebilir. Veri kaydının savunulabilir kalması için kurulum, su baskını, inşaat faaliyeti ve sensör değişimi sonrasında manuel referans kontrolleri ekleyin.
