Fark Basınçlı Su Seviyesi Sensörleri ile Gerçek Zamanlı Baraj Güvenliği Uyarıları

2026-08-03

Baraj sahipleri, bir işletme sorunu güvenlik olayına dönüşmeden önce ortaya çıkan seviye değişimlerini, sızıntı basıncı değişikliklerini ve trend kırılmalarını daha erken görebilmelidir. Diferansiyel basınçlı su seviyesi sensörleri kullanışlıdır çünkü gömülü, ıslak ve erişilmesi zor izleme noktalarında bu değişiklikleri izlemeye devam ederler.

Uygulanabilir bir uyarı iş akışında sensör yalnızca ilk bağlantıdır. Okumanın saha koşullarında sabit kalması, toplama katmanına temiz bir şekilde ilerlemesi ve onu eşikler, değişim hızı kuralları ve yakındaki cihazlarla karşılaştırabilen bir yazılıma ulaşması gerekir. Periyodik kontrolleri gerçek zamanlı baraj güvenlik uyarılarına dönüştüren şey budur.

Alıcı tarafı değerlendirmesinde asıl soru, bir sensörün su seviyesini tek başına okuyup okuyamayacağı değildir. Asıl soru, izleme ekibi için fazladan belirsizlik yaratmadan gömülü borular, drenaj noktaları, gözetimsiz istasyonlar ve uzun servis aralıkları arasında güvenilir uyarıları destekleyip destekleyemeyeceğidir.

Baraj operatörleri için en yararlı uyarı nadiren tek bir yüksek okumadır. Rezervuar işletimi, yağış, drenaj veya yapısal hareket ile normal ilişkisini bozan bir seviye veya sızıntı sinyalidir.

Baraj güvenliği programlarında su seviyesi sinyalleri neden önemlidir?

Bir baraj izleme planı genellikle rezervuar yüksekliğinden daha fazlasını izler. Operatörler ayrıca sızıntı basıncını, drenaj hattı hareketini, drenaj davranışını, akış aşağı seviyesini ve bu okumaların yer değiştirme, çatlak genişliği veya gerilim verileriyle birlikte hareket etme şeklini de izler. Tek bir değer normal görünebilir ancak yağışa, akıntıya veya yükselme basıncına karşı eğilimi farklı bir hikaye anlatır.

Bu nedenle uyarı mantığının bağlama ihtiyacı vardır. Temel su seviyesi borusunun içinde yükselen bir okuma, sızıntı yolunun daha aktif hale geldiğine işaret edebilir. Basınç tahliye borusundaki bir değişiklik drenaj koşullarının değiştiğini gösterebilir. Normal çalışma sırasında rezervuar seviyesindeki bir artış kabul edilebilir olabilir, ancak aynı yükseliş olağandışı iç basınç hareketi ile birlikte dikkate alınmalıdır.

Güvenilir bir baraj izleme programı, su seviyesi, sızıntı, deformasyon ve çevresel izlemeyi bağlantılı göstergeler olarak ele alır. Bu, deneyimli operatörlerin pratikte riski nasıl algıladıklarıyla örtüşmektedir: Uyarı değeri, tek başına çalışan bir cihazdan değil, korelasyondan gelir.

Diferansiyel basınç sensörleri su basıncını kullanılabilir verilere nasıl dönüştürür?

Diferansiyel basınçlı su seviyesi cihazları, basınçtan sıvı yüksekliğini çıkarır. Saha açısından sensör, ölçüm elemanına etki eden su yükünü dijital seviye değerine dönüştürür. Kurulum atmosfere bağlı havalandırmalı bir kablo kullandığında, okuma barometrik girişimi azaltabilir ve gerçek su seviyesi hareketine daha hızlı yanıt verebilir.

Bu çalışma mantığı baraj çalışmalarına çok iyi uyum sağlar çünkü birçok izleme noktası dar, gömülü, ıslak ve erişilmesi zordur. Sık sık manuel sondaj yapmak yerine, cihaz yerinde kalabilir ve bir su seviyesi borusunun içinden, bir drenaj çıkışından veya bir hidrolojik gözlem noktasından rapor verebilir.

Kablolu bir izleme mimarisi için Kingmach'ın JMYC-67XXAD serisi derin sızıntı basıncı, rezervuar ve baraj suyu seviyesi gözlemi, yeraltı suyu izleme ve gömülü boru montajı için konumlandırılmıştır. RS485 çıkışı, IP68 koruması, 0,1 mm çözünürlük ve %0,2 FS doğruluğu, alıcıların mevcut bir satın alma omurgasına uygun tarama yaparken kullanabileceği türden ayrıntılardır.

Gerçek zamanlı baraj uyarıları gerçekte neye bağlıdır?

Yalnızca sensör tarafından bir uyarı oluşturulmaz. Eşik tasarımına, edinim güvenilirliğine, iletişim kararlılığına ve yakındaki cihazlarla karşılaştırmaya bağlıdır. Uygulamada ekipler genellikle üç kural katmanı kullanır: mutlak alarm eşikleri, değişim hızı eşikleri ve yağışa, rezervuar işletimine, sızıntıya veya deformasyon verilerine karşı korelasyon kontrolleri.

Örneğin, planlı bir işletim penceresi sırasında rezervuar seviyesindeki artış kabul edilebilir olabilir. Gömülü bir gözlem tüpündeki hızlı iç su seviyesi artışı, özellikle anormal sızıntı akışı veya yükselme basıncıyla eşleştirildiğinde, farklı bir tepki gerektirir. Daha iyi kurallar, ekiplerin gelişen bir modeli kaçırırken yanlış alarmlarla zaman kaybetme olasılığını azaltır.

Sistemin geri kalanının da önemli olduğu yer burasıdır. Kingmach'ın baraj odaklı ürün seti şunları içerir: JMZX-XXGH toplama modülü ve ilgili bir izleme yazılımı platformu; çünkü uyarı kalitesi, sensörün, kaydedicinin, iletim katmanının ve görselleştirme yığınının sürekli kullanım altında birlikte nasıl davrandığına bağlıdır.

İnceleme ve alarm kontrolü için platform görünümleri

Çoklu trend eğrilerine sahip Kingmach izleme platformu zaman serisi görünümü.

Eşleştirilmiş eğriler ve dağılım grafiğiyle Kingmach izleme platformu korelasyon analizi görünümü.

Kingmach izleme platformu eşik alarmı ayarları iletişim kutusu.

Diferansiyel basınçlı su seviyesi ölçüm cihazlarının baraj enstrüman karışımına sığdığı yer

Diferansiyel basınçlı su seviyesi cihazları, kararlı dijital çıkışın önemli olduğu borularda, hidrolojik noktalarda veya sızıntıyla ilgili izleme konumlarında sürekli seviye gözlemi söz konusu olduğunda en güçlüsüdür. Bunlar genellikle tek başına bir yanıttan ziyade daha geniş bir araç karışımının parçasıdır.

Pratik bir baraj kurulumu, su yüksekliği hareketi için diferansiyel basınçlı su seviyesi ölçeri, boşluk basıncı davranışı için titreşimli tel piyezometreyi, yapısal hareket için yer değiştirme sensörlerini ve verileri uyarı eşiklerine bağlayan bir yazılım katmanını birleştirebilir. Sahada uygun güç veya kablo bağlantısı olmayan uzak noktalar varsa, entegre bir kablosuz model saha çalışmalarını azaltabilir ve dağıtımı basitleştirebilir.

Gözetimsiz rezervuar veya nehir noktaları için, JMYC-67XXAWL entegre model, 4G DTU'yu ve dahili pili tek bir pakette birleştirir. Bu, bir proje daha az ayrı saha bileşeni istediğinde bakım planlamasını daha temiz hale getirebilir.

Kablolu ve entegre diferansiyel basınç modelleri nasıl karşılaştırılır?

Seçenekleri karşılaştırmanın en hızlı yolu, başlık aralığının ötesine bakmak ve her modeli izleme mimarisiyle eşleştirmektir. Barajın halihazırda kabinleri, kaydedici kapasitesi ve istikrarlı bir iletişim omurgası varsa, kablolu bir RS485 cihazı daha uygun olabilir. Entegre bir 4G ünitesi, kanal açma ve enerji yönlendirmenin projeyi yavaşlatacağı dağıtılmış noktalarda kurulum süresini kısaltabilir.

Tedarik incelemesi için karşılaştırmanın işletme yöntemine bağlı kalması gerekir. Kingmach serisinde, JMYC-67XXAD hattı kablolu RS485 entegrasyonuna ve hassas çözünürlüklü izlemeye uygundur; JMYC-67XXAWL hattı ise tartışmayı yerleşik 4G iletişim, dahili lityum gücü ve örnekleme aralığına göre değişen pil ömrüne doğru kaydırır. Bu farklılıklar bakım planlamasını, yedek stratejisini ve alarm frekansı tasarımını etkiler.

Modeli	En uygun	Sinyal yolu	Yararlı yayınlanmış özellikler
JMYC-67XXAD	Merkezi bir toplama katmanına bağlanan kablolu baraj, rezervuar ve yeraltı suyu noktaları	RS485	10 m / 20 m / 30 m modeller, 0,1 mm çözünürlük, %0,2 FS doğruluğu, IP68, DC 9-24 V
JMYC-67XXAWL	Ayrı DTU ve güç donanımının saha yükünü arttırdığı uzak veya gözetimsiz saha noktaları	Dahili 4G	10 m / 20 m / 30 m modeller, 1 mm çözünürlük, +/-%0,1 FS doğruluğu, IP68, dahili 3,6 V / 38 Ah pil

Uyarı kalitesini koruyan kurulum ayrıntıları

Kötü uyarıların çoğu, sensör sorunları olarak gizlenen kurulum sorunlarıdır. Su seviyesi borusu tıkanmışsa, havalandırma yolu tehlikeye girmişse, kablo kullanımı zayıfsa veya referans durumu dengesizse, herhangi biri montaj yönteminden şüphelenmeden önce veri akışı sürüklenecektir.

Alıcı tarafında kabul için tedarikçiden boru boyutu uyumluluğunu, askı yöntemini, havalandırmalı kablo korumasını, konektörlerde su geçirmez kullanımı, kaydedici adreslemesini ve sıfır kayma, tekrarlanabilirlik ve iletişim için devreye alma kontrollerini tanımlamasını isteyin. Bu, devir teslimi yalnızca kağıt üzerinde yapılan bir spesifikasyon yerine saha davranışına bağlı tutar.

İzleme noktası uzak olduğunda devreye alma planı aynı zamanda örnekleme aralığını, uyarı sıklığını, pil değiştirme planını ve platformun eksik verileri anormal verilere karşı nasıl işaretleyeceğini de tanımlamalıdır. Bunlar farklı olaylardır ve bunların yazılım katmanında karıştırılması, gerçek olaylar sırasında kafa karışıklığı yaratır.

Mühendisler anormal trendleri acil durumlara dönüşmeden önce nasıl okuyor?

Kullanışlı bir uyarı sistemi aşırı bir değeri beklemez. İlgili kanallar arasındaki eğim, süre ve anlaşmadaki değişiklikleri izler. Baraj çalışmalarında bu genellikle dahili su seviyesi hareketinin rezervuar çalışmasını normal şekilde takip edip etmediğini veya ondan ayrılıp ayrılmadığını kontrol etmek anlamına gelir.

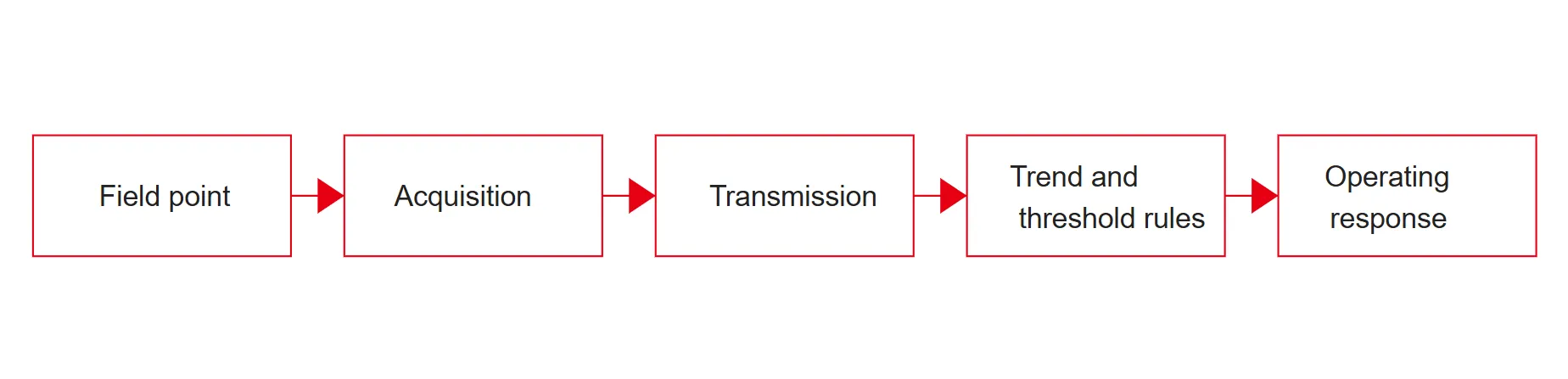

Şekil: sensörler uyarı zincirine bir girdi sağlar; devreye alma ve çalıştırma kuralları, bu girişin kullanılabilir bir uyarı haline gelip gelmeyeceğini belirler.

Üç model genellikle yakından incelenmeyi hak eder: birincisi, bariz bir rezervuar işletme nedeni olmaksızın iç seviyede veya sızıntı basıncında sürekli bir artış; ikincisi, yağış veya deşarj değişikliklerinden sonra normalden daha hızlı toparlanma veya su kaybı davranışı; üçüncüsü, yakındaki su seviyesi, sızıntı ve eskiden birlikte hareket eden deformasyon kanalları arasındaki anlaşmazlık. Bunlardan herhangi biri drenaj değişikliklerine, yerel tıkanıklığa veya saha doğrulaması gerektiren gelişmekte olan bir sızıntı yoluna işaret edebilir.

Alıcılar tedarikçileri incelediğinde, sensör veri sayfasının ötesine bakmaya ve tüm izleme zincirini incelemeye yardımcı olur: depolama, trend incelemesi, eşik ayarları, denetim kayıtları ve tedarikçinin entegre saha dağıtımını destekleme yeteneği. Bu daha geniş bakış açısı genellikle uzun vadeli uyarı güvenilirliğine karar verilen yerdir.

Bir RFQ yayınlamadan önce tedarik kontrolleri

Baraj projeleri için daha iyi bir RFQ, genel bir su seviyesi talebinden ziyade izleme görevi etrafında oluşturulur. Noktanın gömülü bir borunun içinde mi, basınç tahliye çıkışında mı, yeraltı suyu gözlem noktasında mı yoksa açık hidrolojik konumda mı olduğunu belirtin. Beklenen menzili, iletişim yöntemini, güç kısıtlamalarını, kayıt aralığını, alarm gecikmesini, bakım erişimini ve mevcut yazılım veya kaydedicilerle gerekli entegrasyonu ekleyin.

Daha sonra tedarikçiden bu koşulları cihaz tipi, saha aksesuarları ve kabul testleriyle eşleştirmesini isteyin. Ciddi bir inceleme; çözünürlüğü, doğruluğu, su geçirmezlik derecesini, çalışma sıcaklığını, aşırı yük toleransını, iletişim formatını ve uzun vadeli servis planını kapsamalıdır. Ayrıca hangi okumaların alarmlar için kullanılacağını ve hangilerinin esas olarak trend yorumlaması için saklanacağını da tanımlamalıdır.

Kingmach ekipmanlarını karşılaştırıyorsanız JMYC-67 serisini piyezometre, toplama modülü ve gibi barajla ilgili yardımcı donanımlarla birlikte incelemek mantıklı olacaktır. izleme platformu , ardından teknik ve ticari tartışmayı teklif kanalı üzerinden gerçekleştirin. Bu, RFQ'nun tek bir bileşen yerine tam uyarı zincirine bağlı kalmasını sağlar.

Teklif talebi öğesi	Neden önemli?
İzleme noktası türü	Tedarikçinin boru kurulumunu, sızıntı basıncını, rezervuar seviyesini veya uzaktan hidroloji görevini eşleştirip eşleştirmediğini doğrulayın
Sinyal ve güç planı	RS485'in mi yoksa yerleşik 4G'nin mi daha uygun olduğunu ve pil planlamasının gerçekçi olup olmadığını belirler
Alarm mantığı	Ham okumaların mevcut olduğu ancak kullanılabilir bir eşik yapısının kararlaştırılmadığı durumlarda devir işlemini önler
Bakım erişimi	Kablo yönlendirmesini, muhafaza ihtiyaçlarını, pil aralığını ve yedek planlamayı şekillendirir
Platform entegrasyonu	Uyarı kontrol paneline asla ulaşmayan verilerin atılması riskini azaltır

İlk sensör kurulmadan önce uyarı zincirini planlayın

Baraj veya rezervuar projeniz fark basınçlı su seviyesi izlemeye ihtiyaç duyuyorsa, izleme noktası düzeni, veri yolu ve alarm kurallarıyla birlikte başlayın. Bu, JMYC-67 serisi cihazları, ilgili piyezometre ve toplama donanımını ve platform entegrasyon gereksinimlerini tek bir görüşmede karşılaştırmayı kolaylaştırır.

SSS

Diferansiyel basınçlı su seviye sensörü hem rezervuar seviyesi hem de baraj içi izleme için kullanılabilir mi?

Evet, kurulum yöntemi ve aralığı izleme noktasıyla eşleşiyorsa. Kingmach'ın yayınlanmış materyalleri rezervuar ve baraj su seviyesi gözlemi, yeraltı suyu izleme ve gömülü boru kurulumlarındaki kullanımı açıklamaktadır. Alıcılar, eşik değerlerini belirlerken yine de açık su gözlemini iç sızıntı veya boşluk suyu basıncı görevlerinden ayırmalıdır.

Kablolu model ile entegre kablosuz model arasındaki fark nedir?

Kablolu model RS485 tabanlı koleksiyona uygundur. Entegre JMYC-67XXAWL, uzak noktalardaki saha donanımını azaltabilen 4G iletişim ve dahili pil gücü ekler. Daha iyi uyum, sitenin gücüne, iletişimlerine ve bakım koşullarına bağlıdır.

Milimetre düzeyindeki okumalar otomatik olarak alarm oluşturmak için yeterli mi?

Çözünürlük tek başına yeterli değildir. Uyarı kalitesi ayrıca kurulum kalitesine, eşik tasarımına, örnekleme aralığına, eksik verilerin işlenmesine ve sızıntı, yağış veya yer değiştirme gibi yakındaki kanallarla karşılaştırmaya da bağlıdır. İyi çözünürlüklü bir sensörün hala disiplinli bir kural kümesine ihtiyacı vardır.

Baraj su seviyesi izleme noktası verilerini ne sıklıkla raporlamalıdır?

Bu risk seviyesine, beklenen değişim oranına ve güç stratejisine bağlıdır. Entegre JMYC-67XXAWL ürün verilerinde pil ömrü örnekleme aralığına göre değişir. Daha hızlı raporlama, yanıt süresini iyileştirir ancak iletişimi ve güç talebini artırır; bu nedenle aralık, tesisin uyarı hedeflerine göre ayarlanmalıdır.

Alıcılar işletmeye alma sırasında ne istemelidir?

Kurulum kayıtları, iletişim kontrolleri, temel okumalar, tekrarlanabilirlik kontrolleri, eşik kurulum notları ve sensör alarmları, iletişim kaybı ve bakım hatırlatmaları arasında net bir ayrım yapılmasını isteyin. Bu öğeler daha sonraki uyarı incelemelerini çok daha güvenilir hale getirir.
