Köprü, Tünel ve Baraj İzleme için Titreşimli Tel Gerinim Ölçerler: Tam Seçim Kılavuzu

Küresel inşaat sektörü, büyük ölçekli altyapı yatırımlarında büyük bir artış yaşıyor. Hükümetler ve özel geliştiriciler dünya çapında büyük köprüleri, tünelleri, hidroelektrik barajları ve yüksek rüzgar enerjisi yapılarını finanse ediyor. Sonuç olarak, güvenilir, uzun vadeli yapısal sağlık izleme (SHM) sistemlerine olan talep hiç bu kadar yüksek olmamıştı. Bu kritik güvenlik sistemleri içerisinde gerinim ölçerler birincil veri kaynağı olarak işlev görür. Hatalı bir sensör seçiminin fiziksel cihazın kendisinden çok daha pahalıya mal olduğunu anlamalısınız. Yanlış bir seçim çarpık stres hesaplamalarına neden olur, güvenlik kararlarını geciktirir ve sonuçta uzun vadeli bakım maliyetlerini katlar.

Bu nedenle gerinim ölçerin seçilmesi, basit bir emtia satın alımından ziyade kritik bir mühendislik kararını temsil eder. Her proje mühendisinin bir sensörü belirlemeden önce üç temel soruyu yanıtlaması gerekir. İlk olarak, ana bilgisayar malzemesi nedir? İkincisi, mevcut kurulum aşaması nedir? Son olarak çevresel kısıtlamalar nelerdir? Bu kapsamlı kılavuz, çeşitli ölçüm türleri, kritik seçim kriterleri, uygulama eşleştirme ve eksiksiz bir SHM sistemine sensör entegrasyonu konusunda size yol gösterecektir.

Titreşimli Tel Teknolojisini Uzun Süreli Gerilim İzlemede Küresel Standart Yapan Nedir?

Bir sensörü akıllıca belirlemeden önce, farklı izleme teknolojilerinin nasıl çalıştığına dair sağlam bir teknik anlayışa sahip olmanız gerekir. Titreşimli tel (VW) teknolojisi şu anda uzun vadeli altyapı izleme için küresel standart olarak hizmet vermektedir. Titreşimli tel prensibi, bir darbe uyarma bobini tarafından uyarılan gerilmiş bir çelik tele dayanır. Bu titreşimin doğal frekansı doğrudan telin maruz kaldığı gerilime karşılık gelir.

Bu frekans çıkışı inşaat mühendisliği projeleri için olağanüstü avantajlar sağlar. VW sensörleri elektromanyetik girişime karşı güçlü bir bağışıklık sunar ve oldukça kararlı uzun vadeli sapma davranışı sergiler. Ayrıca bu sensörler, sinyalleri herhangi bir bozulma veya sinyal kaybı olmadan kilometrelerce kablo üzerinden iletebilir.

Çoğu yapısal sağlık izleme projesi, sensörleri dış mekanda önemli termal döngülere maruz bırakır. Bu nedenle, modern VW gerinim ölçerleri, entegre sıcaklık algılaması için yerleşik bir termistöre sahiptir. Bu ekleme, izleme yazılımının gerinim okumalarına otomatik sıcaklık düzeltmeleri uygulamasına olanak tanır. Bu sağlam performansı geleneksel dirençli folyo göstergelerle karşılaştırabilirsiniz. Folyo ölçüm cihazları laboratuvar ayarları ve kısa süreli testler için mükemmel çalışır. Bununla birlikte, folyo göstergeler nem girişine, sıfır kaymaya ve uzun kablolar boyunca amplifikatör bağımlılığına karşı oldukça hassastır. Kingmach, akıllı VW serisiyle (HAT ve HB çeşitleri) bu standardı daha da yükseltiyor. Bu gelişmiş modeller, mühendislerin tek bir veri kaydedici kullanarak çok sensörlü veri yolu ağlarını çalıştırmasına olanak tanıyan dijital adresleme yetenekleri ekler.

Üç Ana Gerinim Ölçer Türü ve Her Birinin Ne Zaman Kullanılacağı

Mühendisler sıklıkla kendi projeleri için hangi gerinim ölçeri kullanmaları gerektiğini sorarlar. Cevap, kurulum yöntemine ve ana bilgisayar yapısına dayalı olarak yapılandırılmış bir karşılaştırma gerektirir. Bu sensörleri dört ana dağıtım türüne ayırabilirsiniz.

Yüzeye Monte Gerinim Ölçer (JMZX-212HAT/HB)

Teknisyenler yüzeye monte gerinim ölçerleri doğrudan mevcut beton veya çelik yüzeylere cıvatalar veya yapıştırır. İnşaat sonrası izleme, yapısal iyileştirmeler ve dinamik yük testleri için bu modeli seçmelisiniz. Bu ölçüm aynı zamanda ana yapıyı delmenin veya dökmenin imkansız olduğu durumlarda da mükemmeldir. JMZX-212 serisi, 0,1 με çözünürlükle ±2.500 με standart ölçüm aralığı sunar. Tamamen yalıtılmış paslanmaz çelik muhafaza, 150 metre su derinliğine kadar su geçirmezlik performansı sağlar.

Gömülü Gerinim Ölçer (JMZX-215HA/215HAT/HB)

İnşaat ekipleri gömme gerinim ölçerlerini doğrudan taze betona döküyor veya bunları yapısal dolgu malzemelerine gömüyor. Bu, köprüler, barajlar, tüneller, istinat duvarları ve temel döşemeleri dahil olmak üzere yeni inşaat projeleri için standart seçimi temsil eder. Gömme sensörler, temel malzemeden herhangi bir kesme direnci gerektirmez, bu da kurulum sürecini olağanüstü hızlı ve güvenilir kılar.

Yüzey Kaynaklı Gerinim Ölçer (JMZX-206HAT)

Kaynakçılar, yüzey kaynaklı gerinim ölçerlerini kirişler, levha kazıklar ve boru şeklindeki kazıklar gibi yapısal çelik elemanlara doğrudan bağlar. Kaynak, kimyasal yapıştırıcılara ihtiyaç duymadan çıplak çelik üzerinde son derece tutarlı bir mekanik bağlantı sağlar. Bu kalıcılık, epoksi bağlamanın zamanla bozulabileceği deniz ve yer altı çelik yapıları için kaynaklı mastarları tercih edilen seçenek haline getirir.

İnşaat Demiri Gerinim Ölçer (JMZX-4XXHAT/HB)

Yükleniciler inşaat demiri gerinim ölçerlerini doğrudan beton yapılar içindeki çelik takviye kafesine bağlarlar. Bu sensörler, yüklerin kolonlar, kirişler ve derin kazıklardan nasıl aktarıldığını değerlendirmek için inşaat demirinin uzamasını ve sıkışmasını ölçer. Bu enstrümanların yüksek bina inşaatı, temel çukuru güvenliği ve metro altyapısı için kritik olduğunu göreceksiniz.

Gösterge Tipi	En İyi Ana Bilgisayar Malzemesi	Kurulum Aşaması	Tipik Uygulama
Sıva Üstü	Mevcut Beton / Çelik	İnşaat Sonrası	Yenilemeler ve Yük Testi
Gömme	Taze Beton	Yeni İnşaat	Köprü Tabliyeleri ve Baraj Duvarları
Yüzey Kaynaklı	Çıplak Çelik Elemanlar	Yeni / İnşaat Sonrası	Çelik Kirişler ve Kazıklar
İnşaat demiri gerinim ölçer	Güçlendirici Çelik (İnşaat Demiri)	Yeni İnşaat	Temel Çukurları ve Yüksek Binalar

Nihai Spesifikasyonunuzu Belirlemesi Gereken Beş Teknik Parametre

Uygun kurulum tipini seçtikten sonra teknik özellikleri kesin olarak değerlendirmelisiniz. Nihai satın alma kararınızı beş temel parametre yönlendirmelidir.

Ölçüm Aralığı ve Çözünürlük: Standart ±2.500 με ölçüm aralığı çoğu inşaat mühendisliği uygulamasını yeterince kapsar. Ancak aynı zamanda yüksek hassasiyete de ihtiyacınız var. 0,1 με'luk yüksek çözünürlüklü çıktı, sensörün normal servis yükleri altında öngerilmeli beton ve çelik elemanlardaki mikro deformasyonları yakalamasını sağlar.

Doğruluk Sınıfı: %0,5 FS (Tam Ölçek) doğruluk derecesi, altyapı düzeyinde izleme için referans noktası görevi görür. Malzemenin elastiklik modülünü kullanarak ölçülen gerinimden gerçek yapısal gerilimi hesaplarken yüksek doğruluk hayati önem taşır. GB/T 13606-2007 veya DL/T 1044-2022 gibi tanınmış sertifika standartlarına uygunluğu her zaman doğrulamalısınız.

Su Geçirmezlik Derecesi ve Çevresel Sızdırmazlık: Birçok proje zorlu ortamlarda çalışmaktadır. 150 metrelik su derinliğine uygun tamamen yalıtılmış paslanmaz çelik muhafaza şarttır. Hidroelektrik baraj yüzleri, gelgit bölgesi kazıkları ve yüksek nemli tünel kazıları için bu seviyede korumaya ihtiyacınız vardır.

Çalışma Sıcaklığı Aralığı: Sivil yapılar aşırı hava koşullarına dayanıklıdır. Yerleşik termistör -40 °C ile +120 °C arasında geniş bir aralığı kapsamalıdır. Arktik iklimlerde veya endüstriyel ısı kaynaklarının yakınında bulunan projeler bu termal dayanıklılığa ihtiyaç duyar. Ayrıca doğru sıcaklık düzeltmesi, otomatik izleme sisteminizdeki yanlış alarmları önler.

Sinyal Çıkışı ve Sistem Uyumluluğu: Standart VW frekans çıkışları ile dijital Smart çeşitleri (RS-485 / SDI-12) arasında seçim yapmalısınız. Akıllı sensörler çok noktalı veri yolu kablolamasına olanak tanır. Bu dijital mimari, büyük sensör dizilerinde ağır kablo maliyetlerini %60'a kadar azaltabilir. Pratik bir not olarak Kingmach okuma üniteleri ve veri kaydediciler fabrikada JMZX sensör serisiyle eşleştirilir ve bu da sistem entegrasyon risklerini tamamen ortadan kaldırır.

Eksiksiz kablo kuvveti takibi için gerinim izleme sisteminizi içi boş yük hücreleriyle tamamlayın — Daha fazlasını İçi Boş Yük Hücresi Kılavuzumuzdan öğrenin → Köprü Kablosu ve Ankraj İzleme için İçi Boş Yük Hücreleri: Seçim Kılavuzu ve Teknik Özellikler

Gerinim Ölçerlerin Proje Türüne Eşleştirilmesi: Köprü İzlemeden Geoteknik Mühendisliğine

Doğru sensörün özel uygulamayla eşleştirilmesi, etkili yapısal sağlık izlemenin ayırt edici özelliğidir. Farklı inşaat mühendisliği alanları, farklı ölçüm yaklaşımları gerektirir.

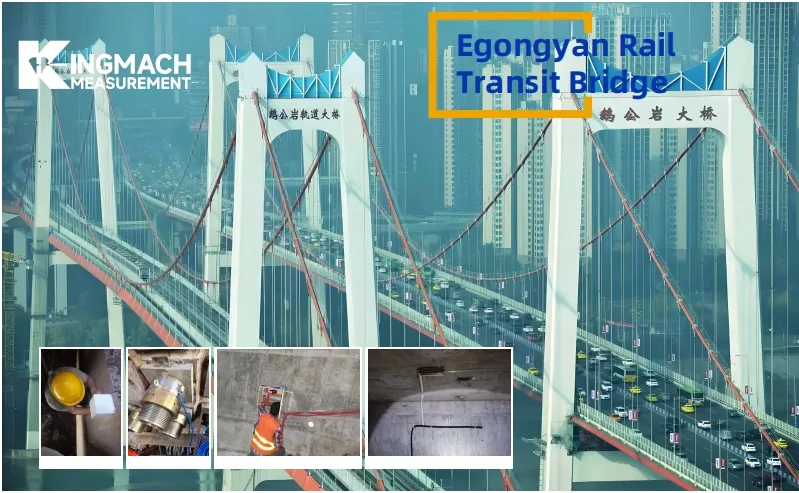

Köprü İzleme: Köprü projeleri çok yönlü bir yaklaşım gerektirir. Mühendisler, canlı yük tepkilerini ve uzun vadeli beton sürünmesini ölçmek için beton döşeme bölümlerine gömme göstergeleri yerleştirir ve çelik donatı üzerine ek yeri inşaat demiri gerinim ölçerler yerleştirir. Eş zamanlı olarak teknisyenler, devam eden yorulma döngülerini takip etmek için ana çelik kirişler üzerinde yüzey kaynaklı ölçüm cihazları kullanıyor.

Tünel ve Yeraltı Yapıları: Yeraltı ortamları, yüksek nem ve aşındırıcı yeraltı suyu nedeniyle ciddi zorluklara neden olur. Bu koşullar tamamen yalıtılmış, su geçirmez gömme ölçüm aletleri gerektirir. Ek olarak, akıllı veri yolu kablolarının kullanılması, kapalı tünel başlıkları içindeki kurulum karmaşıklığını önemli ölçüde azaltır.

Hidroelektrik Barajlar ve İstinat Duvarları: Baraj izleme, büyük ölçüde beton gövdenin derinliklerine yerleştirilen gömme sensörlere dayanır. Su geçirmez muhafazalar, ağır su basıncı altında sürekli suya batma durumlarının üstesinden kolaylıkla gelir. VW sinyallerinin uzun mesafe iletim kapasitesi, mühendislerin ara sinyal tekrarlayıcılar kurmadan baraj yüzü boyunca devasa sensör dizileri oluşturmasına olanak tanır.

Yüksek Binalar ve Temel Çukurları: Kentsel kazı sırasında güvenlik çok önemlidir. Kolon kafeslerine ve perde duvarlara kaynaklanmış inşaat demiri gerinim ölçerler, inşaat aşamaları ilerledikçe gerçek zamanlı yük dağılımı verileri sağlar.

Yan Şevler ve Jeoteknik Projeler: Şev stabilitesi sürekli gözetim gerektirir. Mühendisler, yüzey deformasyonunu ve istinat duvarı gerilimini izlemek için püskürtme beton kaplamalarına yüzeye monte veya gömme ölçüm cihazları yerleştirir.

Rüzgar Kulesi Yapıları: Rüzgar türbinleri çok büyük döngüsel yüklere dayanır. Çelik kule bölümlerine bağlanan yüzeye kaynaklı göstergeler, bükülme yorgunluğunu ve rüzgarın neden olduğu dinamik gerinimleri etkili bir şekilde izler.

Sensörün Ötesinde: Gerinim Ölçerler Eksiksiz Bir SHM Veri Sistemine Nasıl Uyur?

Gerinim ölçeri her zaman daha büyük bir teknolojik ekosistemin tek bir parçası olarak görmelisiniz. Sensör yalnızca veri başlangıç ​​noktası görevi görür. Göstergenin doğal doğruluğu, yalnızca iletim zincirinin tamamı bu verileri elektriksel gürültü veya sinyal kaybı olmadan koruyorsa önemlidir.

Enstrümantasyon kabloları veri doğruluğunda büyük bir rol oynar. Titreşimli telli sensörler için özel olarak tasarlanmış, korumalı, uyumlu empedanslı kablolar kullanmalısınız. Yüksek kaliteli kablolar, 1.000 metreyi aşan iletim mesafelerinde bile sinyal bozulmasını önler.

Daha sonra, satın alma donanımını dikkate almalısınız. Kingmach'ın otomatik veri kaydedicileri ve okuma üniteleri çok kanallı yoklamayı destekler. Mühendislerin hassas alarm eşiklerini yapılandırmasına ve 4G, WiFi ve LoRa ağları dahil olmak üzere uzaktan telemetri seçeneklerini kullanmasına olanak tanır.

Son olarak görselleştirme yazılımı, ham frekansları eyleme dönüştürülebilir içgörülere dönüştürür. Gerçek zamanlı dijital kontrol panelleri gerilim eğilimlerini, sıcaklığa göre düzeltilmiş gerilim değerlerini ve otomatik uyarı seviyelerini görüntüler. Bu entegrasyon, gözetimsiz, 7/24 uzaktan yapısal izlemeye olanak sağlar. Sensörlerinizi, kablolarınızı, kaydedicilerinizi ve yazılımınızı tek bir tedarikçiden belirlemek, iletişim protokolü uyumsuzluklarını ortadan kaldırır ve devreye alma süresini büyük ölçüde azaltır.

Uluslararası Bir Tedarikçiden Gerinim Ölçer Alırken Nelere Dikkat Edilmeli?

Tedarik ekipleri, yapısal sağlık izleme sensörleri için uluslararası tedarikçileri değerlendirirken benzersiz zorluklarla karşılaşıyor. Basit ürün spesifikasyonlarının ötesine bakmalı ve tedarikçinin operasyonel güvenilirliğini değerlendirmelisiniz.

İlk olarak, üçüncü taraf sertifikaları son derece önemlidir. İzlenebilir kalibrasyon kayıtları ve tanınmış endüstri standartlarına tam uyum konusunda ısrarcı olmalısınız. Doğrulanmış ürünler proje onay risklerinizi önemli ölçüde azaltır. İkinci olarak teslimat güvenilirliğini değerlendirmelisiniz. İdeal bir tedarikçi, özel proje ölçekli siparişler için sıkı sözleşmeye dayalı teslimat programlarına bağlı kalarak, hızlı sevkiyat için stokta standart modelleri bulundurur.

Üçüncüsü, kapsamlı satış sonrası destek, saygın üreticileri sıradan distribütörlerden ayırıyor. Hızlı ilk yanıt sürelerine sahip 7/24 teknik yardım hattı sunan tedarikçileri arayın. Uzak projeler beklenmedik veri anormallikleriyle karşılaştığında bu destek çok değerli hale gelir. Dördüncüsü, özelleştirme yeteneklerini değerlendirin. Aşırı iklimlerde veya kapalı alanlarda yer alan projeler sıklıkla uyarlanmış ölçü uzunlukları, özel muhafaza malzemeleri veya standart dışı konektör türleri gerektirir. Sonuçta, sensörleri, kabloları, kaydedicileri ve yazılımı tek bir birleşik kalite yönetim sistemi altında üreten tek kaynaklı bir tedarikçiyi seçmek, tam sorumluluk sağlar.

Doğru Seçimi Yapmak: Hızlı Karar Özeti ve Sonraki Adımınız

Mükemmel gerinim ölçerin seçilmesi metodik bir süreçtir. Ana bilgisayar malzemesini analiz etmeli, kurulum aşamasını tanımlamalı, teknik özellikleri doğrulamalı ve sistemin tam uyumluluğunu sağlamalısınız. En iyi gerinim ölçer nadiren en ucuz seçenektir veya en etkileyici laboratuvar özelliklerine sahip olanıdır. Bunun yerine doğru sensör, yapısal ortamınıza ve uzun vadeli izleme sürenize mükemmel şekilde uyum sağlayan sensördür.

Hangi sensör modelinin projenize uygun olduğundan emin değil misiniz? Projeniz için sensör tavsiyesine mi ihtiyacınız var? Gereksinimlerinizi paylaşın — Kingmach mühendisleri 24 saat içinde yanıt verir. 🔗 [ Ücretsiz Proje Danışmanlığı Talep Edin → ]

SSS

1. Yüzeye monteli ve gömülü gerinim ölçerler arasındaki temel fark nedir?

Teknisyenler yüzeye monte göstergeleri cıvata veya yapıştırıcı kullanarak mevcut yapıların dış kısmına bağlar. Bunun tersine, inşaat ekipleri yeni inşaat aşamasında gömme mastarlarını doğrudan ıslak betona döküyor.

2. Titreşimli tel gerinim ölçerler sıcaklığı ölçebilir mi?

Evet. Yüksek kaliteli titreşimli tel gerinim ölçerlerin çoğu yerleşik bir termistör içerir. Bu bileşen yerel sıcaklığı ölçerek izleme yazılımınızın termal genleşme ve büzülme için gerinim okumalarını otomatik olarak düzeltmesine olanak tanır.

3. Neden yapışkanla monte edilmiş bir mastar yerine yüzeye kaynaklı bir mastar kullanılmalı?

Yüzey kaynaklı mastarlar, çıplak çelik yapılarla kalıcı, metalurjik bir bağ oluşturur. Bu kaynaklı bağlantı, kimyasal yapıştırıcıların sonunda bozunduğu zorlu, nemli veya su altı ortamlarında uzun süreli üstün stabilite sağlar.

4. Titreşimli bir tel sensör sinyalini ne kadar uzağa iletebilir?

Titreşimli tel sensörler voltaj yerine frekans ürettiğinden kablo direnci değişikliklerine direnç gösterirler. Uygun ekranlı kablolamayla, harici amplifikatörlere ihtiyaç duymadan 1.000 metreyi aşan mesafelerde doğru sinyalleri iletebilirler.

5. "Akıllı" titreşimli tel sensör ne işe yarar?

Akıllı sensörler dijital protokolleri (RS-485 veya SDI-12 gibi) kullanır ve benzersiz dijital adreslere sahiptir. Bu, mühendislerin birden fazla sensörü tek bir kablo veri yolu üzerinden bağlamasına olanak tanıyarak kablolama karmaşıklığını ve malzeme maliyetlerini büyük ölçüde azaltır.

6. Yük hücrelerinin yanında titreşimli tel gerinim ölçerler kullanılabilir mi?

Evet. Titreşimli tel gerinim ölçerler ve yük hücreleri, yapısal ve jeoteknik izlemede yaygın olarak birlikte kullanılır. Yük hücreleri uygulanan kuvveti ölçerken gerinim ölçerler malzeme deformasyonunu ölçerek yapısal performansın daha kapsamlı bir değerlendirmesi için tamamlayıcı veriler sağlar.

7. Fabrikada yeniden kalibrasyon yapılmadan saha kalibrasyon doğrulaması nasıl yapılır?

Saha doğrulaması, sıfır okumaları kontrol ederek, ölçümleri bilinen referans yüklerle karşılaştırarak, geçmiş veri eğilimlerini inceleyerek veya diğer sensörlerle çapraz kontrol yaparak gerçekleştirilebilir. Bu yöntemler, fabrikada yeniden kalibrasyon gerektirmeden resmi kalibrasyon aralıkları arasındaki potansiyel sapmanın belirlenmesine yardımcı olur.

---

Kingmach Mühendislik Ekibi tarafından yazılmıştır — 2001'den bu yana dünya çapındaki altyapı projelerini desteklemektedir.
