Titreşimli Tel Gerinim Ölçer ve Elektrikli Gerinim Ölçer: Temel Farklılıklar

1. Mühendislik Projelerinde Doğru Gerinim Ölçer Seçimi

Altyapıda yapısal sağlığın izlenmesine (SHM) yönelik küresel talep hızla artıyor. Doğru gerinim ölçümü, proje güvenliğinin, uzun vadeli dayanıklılığın ve mevzuat uyumluluğunun sağlanmasında hayati bir rol oynar. Proje yöneticileri genellikle iki ana teknoloji arasında seçim yapar: titreşimli tel gerinim ölçer (VWSG) ve elektrikli gerinim ölçer (ESG). Bu makale, mühendislerin, yüklenicilerin ve satın alma ekiplerinin kendi özel projeleri için doğru çözümü seçmelerine yardımcı olmak amacıyla kapsamlı bir gerinim ölçer karşılaştırması sunmaktadır.

2. Çalışma Prensipleri: Her Teknoloji Gerilmeyi Nasıl Ölçer?

2.1 Titreşimli Tel Gerinim Ölçer (VWSG)

VWSG, sensörün içindeki gerilmiş telin frekans değişimine göre çalışır. Yapısal gerilim, bu telde gerilim değişimine neden olur ve bu da ölçülebilir bir frekans kaymasına yol açar. Üretilen bu sinyal doğası gereği dijitaldir, yani uzun mesafelerden iletilse bile sabit kalır. Mühendisler için önemli bir fikir, bu frekans bazlı sinyalin doğası gereği dijital olması ve uzun mesafeler üzerinden iletilse bile son derece kararlı kalmasıdır. Bu, zorlu ortamlarda VWSG teknolojisinin önemli bir avantajıdır.

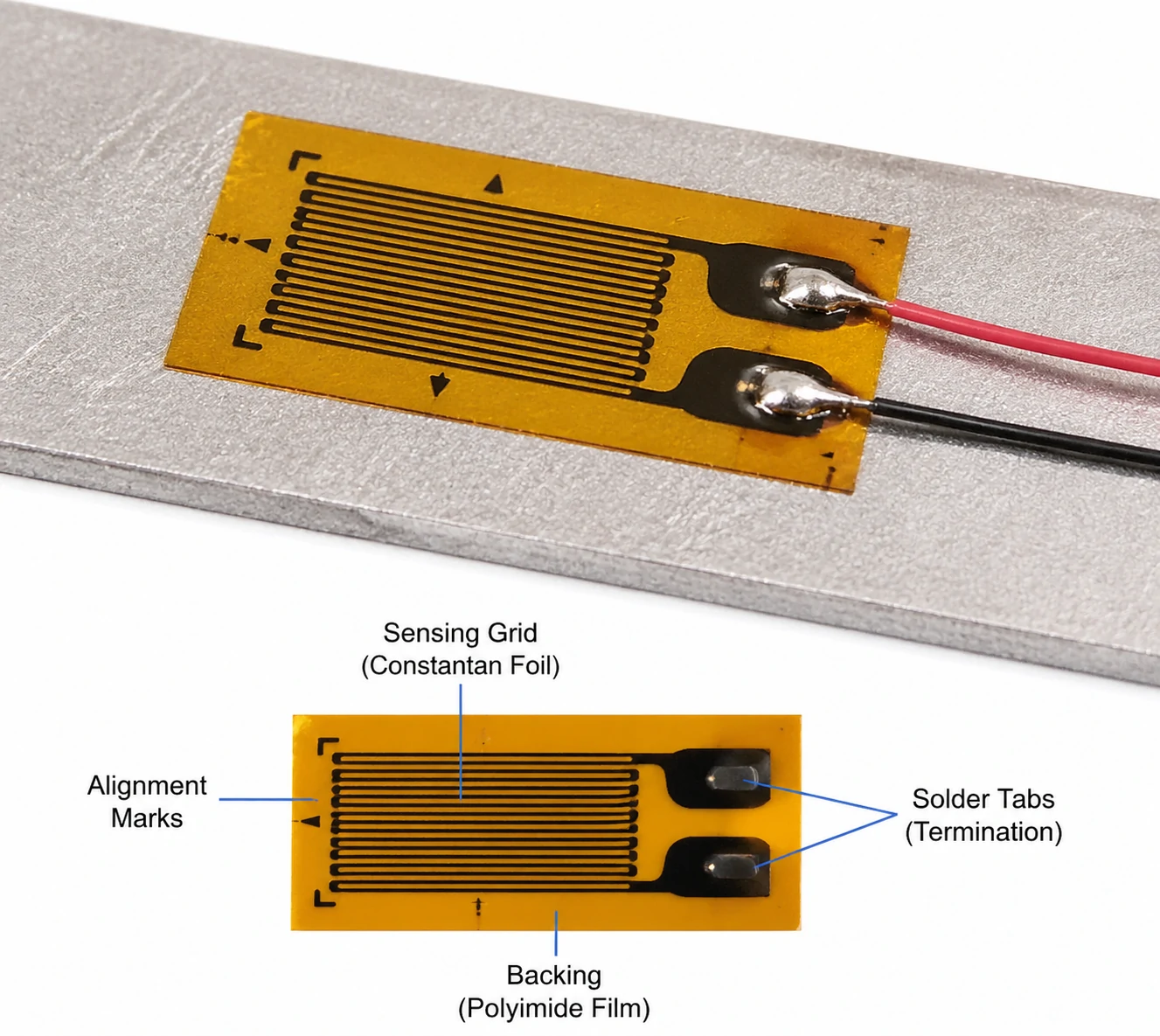

2.2 Elektrik Gerinim Ölçer (ESG)

Elektriksel gerinim ölçer veya direnç gerinim ölçer, elektriksel direnç değişimine göre çalışır. Fiziksel gerilim, Wheatstone köprü devresinin daha sonra ölçülebilir bir voltaj çıkışına dönüştürdüğü bu direnç değişikliğine neden olur. Bu analog sistem, kullanılabilir veriler üretmek için dikkatli sinyal koşullandırma ve yükseltme gerektirir. Önemli bir fikir, ESG'nin mikroskobik değişiklikleri tespit etmede üstün olduğu ancak çevresel müdahalelere karşı önemli ölçüde daha savunmasız olduğudur.

3. Performans Karşılaştırması: Doğruluk, Kararlılık ve Hassasiyet

3.1 Ölçüm Doğruluğu

Elektrikli gerinim ölçer yüksek kısa vadeli doğruluk sağlar. Buna karşılık, titreşimli tel gerinim ölçer olağanüstü derecede güvenilir, uzun vadeli doğruluk sağlar.

3.2 Uzun Vadeli Kararlılık

VWSG, fiziksel mekanizması doğası gereği sürüklenmeye karşı direnç gösterdiği için çok yıllı izleme projelerinde öne çıkıyor. ESG genellikle uzun vadeli uygulamalarda zorluk yaşar. ESG, zaman içinde sinyal kaymasına ve olumsuz sıcaklık etkilerine karşı oldukça hassastır.

3.3 Hassasiyet ve Çözünürlük

ESG üstün hassasiyet sunarak mikro gerilimi ölçmek, laboratuvar testleri yapmak ve dinamik ölçüm değişikliklerini yakalamak için daha uygun hale getirir. VWSG biraz daha düşük bir çözünürlükle çalışır, bu da onu statik ve yavaş değişen yüklerin izlenmesi için ideal kılar.

4. Çevresel Uyum: Zorlu Koşullarda Hangisi Daha İyi Performans Gösteriyor?

4.1 Sıcaklık Dayanımı

Sıcaklık değişiklikleri tüm yapısal sağlık izleme sensörlerini etkiler. VWSG, veri toplama sürecini kolaylaştıran yerleşik sıcaklık dengeleme özelliğine sahiptir. ESG, sıcaklık dalgalanmaları sırasında veri bütünlüğünü korumak için harici dengeleme mekanizmalarına ihtiyaç duyar.

4.2 Nem, Korozyon ve Toz

VWSG, elementlere karşı tamamen yalıtılmıştır, bu da onu gömülü uygulamalar için son derece uygun kılar. ESG, kurulum kalitesine son derece duyarlıdır ve neme ve toza dayanabilmesi için önemli miktarda harici korumaya ihtiyaç duyar.

4.3 Elektromanyetik Girişim (EMI)

VWSG, bir frekans sinyaline dayandığından elektromanyetik girişime karşı tamamen bağışıktır. ESG, analog bir sinyal çıkardığı için EMI'ye karşı oldukça hassastır. Bu bağışıklık, büyük altyapı projelerinde VWSG sensörlerinin kullanılması için güçlü bir satış açısı sağlar. Kıyı bölgelerinde, yer altı tünellerinde ve büyük barajlarda son derece iyi performans gösterirler.

5. Kurulum ve Bakım: Mühendisler İçin Pratik Hususlar

5.1 Kurulum Karmaşıklığı

ESG titiz bir kurulum süreci gerektirir. Teknisyenler doğru okumalar elde etmek için hassas yüzey hazırlığı yapmalı ve kritik yapışkan bağlanmayı sağlamalıdır. VWSG çok daha sağlam bir kurulum deneyimi sunuyor. Çalışanlar, sensörden ödün vermeden VWSG'yi doğrudan beton gömmeye kolayca uyarlayabilir.

5.2 Bakım Gereksinimleri

ESG sahada daha yüksek bir arıza riski taşır. Operatörler, ESG'nin düzgün çalışmasını sağlamak için sık sık kalibrasyon yapmalıdır. VWSG kurulduktan sonra minimum düzeyde bakım gerektirir. Bu dayanıklılık, VWSG'nin çok uzun bir hizmet ömrüne sahip olmasını sağlar.

6. Veri Toplama ve İzleme Sistemleri Uyumluluğu

6.1 Sinyal İletimi

VWSG, uzun mesafeli iletimi zahmetsizce yöneterek birkaç kilometreye kadar doğru sinyaller gönderir. ESG, uzun kablo geçişleriyle sorun yaşıyor ve sinyal gürültüsü nedeniyle ciddi şekilde sınırlanıyor.

6.2 SHM Sistemleriyle Entegrasyon

Her iki sensör türü de modern yapısal sağlık izleme ağlarıyla entegrasyon sunar. Standart veri kaydedicilerle uyumluluğu sağlarlar. IoT izleme platformlarına ve uzaktan izleme sistemlerine sorunsuz bir şekilde bağlanırlar. Bu birlikte çalışabilirlik, müşterilere eksiksiz izleme çözümleri sunmak için harika bir fırsat sunuyor.

7. Tipik Uygulamalar: Her Sensörün En İyi Performans Gösterdiği Yer

7.1 Titreşimli Tel Gerinim Ölçer Uygulamaları

• Barajlar ve hidroelektrik santralleri
• Köprüler ve tüneller
• Derin temeller
• Eğimler ve jeoteknik izleme

7.2 Elektrik Gerinim Ölçer Uygulamaları

• Laboratuvar testleri
• Havacılık ve otomotiv Ar-Ge'si
• Kısa vadeli yapısal testler
• Yüksek frekanslı dinamik ölçümler

8. Maliyet ve Değer: Kısa Vadeli Bütçe ve Uzun Vadeli Yatırım Getirisi

Titreşimli tel ve direnç gerinim ölçer seçeneklerini analiz ederken ekiplerin ilk satın alma fiyatının ötesine bakması gerekir. ESG daha düşük bir başlangıç ​​maliyeti sunar. Ancak sık bakım ve değiştirmeler, ESG'nin yaşam döngüsü maliyetinin çok daha yüksek olmasına neden olur. VWSG daha yüksek bir ön yatırım gerektirir. Zamanla VWSG daha düşük bakım ve değiştirme maliyeti sağlar. Önemli bir satın alma anlayışı, toplam sahip olma maliyetinin (TCO) büyük, çok yıllı projelerde önemli ölçüde daha önemli olmasıdır.

9. Karar Kılavuzu: Projeniz için Doğru Gerinim Ölçer Nasıl Seçilir

9.1 Anahtar Seçim Kriterleri

Tedarik ekipleri, nihai sensör seçimini yapmadan önce birkaç temel faktörü değerlendirmelidir. Toplam proje süresini ve sahadaki belirli çevresel koşulları dikkate almalısınız. Ayrıca gerekli doğruluğu belirlemeli, katı bütçe kısıtlamalarınızı özetlemeli ve genel kurulum fizibilitesini değerlendirmelisiniz.

9.2 Hızlı Karşılaştırma Tablosu

Faktör	Titreşimli Tel	Elektrik
Kararlılık	Harika	Ortalama
Hassasiyet	Ortalama	Harika
Dayanıklılık	Harika	Düşük
Maliyet (başlangıç)	Daha yüksek	Daha düşük

10. Sonuç: Teknolojinin Proje İhtiyaçlarıyla Eşleştirilmesi

Yapısal sensörleri seçerken "herkese uyan tek tip" bir çözüm yoktur. Özetle, VWSG zorlu ortamlarda uzun süreli izleme için üstün bir seçimdir. ESG, yüksek hassasiyetli, kısa süreli test uygulamaları için en iyi araç olmayı sürdürüyor.

Okuyucuları mühendislik ekibimizle teknik danışmanlık talebinde bulunmaya davet ediyoruz. Özelleştirilmiş sensör çözümleri elde etmenize ve özel proje gereksinimlerinizi derinlemesine tartışmanıza yardımcı olabiliriz. Bir sonraki altyapı projenize özel gerilim izleme çözümü için bizimle iletişime geçin.

[Şimdi bizimle iletişime geçin!]

SSS

1. Titreşimli tel gerinim ölçer ile elektrikli gerinim ölçer arasındaki temel fark nedir?

Temel fark çalışma prensiplerinde yatmaktadır. VWSG, gerilimi ölçmek için gerilmiş bir telin frekans kaymasına güvenirken, ESG, elektrik direncindeki bir değişiklik yoluyla gerilimi ölçer.

2. Uzun vadeli altyapı projeleri için hangi gerinim ölçer daha iyidir?

Titreşimli tel gerinim ölçer uzun vadeli projeler için daha iyidir. Sinyal kaymasına karşı doğal bir dirence sahiptir ve birkaç yıl boyunca zorlu çevre koşullarına kolayca dayanır.

3. Elektrikli gerinim ölçerler neden uzun mesafeli sinyal iletiminde sorun yaşıyor?

Elektrikli gerinim ölçerler analog voltaj sinyali verir. Bu analog sinyal, uzun kablolar boyunca bozulur ve elektromanyetik paraziti (EMI) ve sinyal gürültüsünü kolayca alır.

4. Elektrikli gerinim ölçerleri doğrudan betona gömebilir miyim?

Mümkün olsa da kapsamlı harici koruma olmadan önerilmez. VWSG'ler tamamen yalıtılmıştır ve doğal olarak sağlamdır, bu da onları doğrudan beton gömme için endüstri standardı haline getirir.

5. Hangi seçenek daha iyi bir yatırım getirisi (ROI) sağlar?

Kısa vadeli veya laboratuvar projeleri için ESG, daha düşük başlangıç ​​maliyetleri nedeniyle daha iyi bir yatırım getirisi sunar. Büyük ölçekli veya çok yıllı altyapı projeleri için VWSG, minimum bakım ve değiştirme ihtiyaçları nedeniyle toplam sahip olma maliyeti daha düşük olduğundan önemli ölçüde daha iyi bir yatırım getirisi sağlar.
