İnşaatta Gerinim Ölçer Uygulamaları: Açıklanan Temel Faydalar

Modern inşaatlardaki her büyük yapısal başarısızlık, betonun çatlamasından veya çeliğin bükülmesinden haftalar veya aylar önce sessizce gelen ortak bir uyarı işaretine sahiptir. Bu uyarı gerilimdeki bir değişiklikti: yük altındaki malzemede biriken görünmez bir deformasyon. Sorun yapının iletişim kuramaması değildi. Sorun kimsenin dinlememesiydi.

Gerinim ölçerler bunu değiştirir. Pasif araçlar değiller. Bunlar inşaat sektörünün erken uyarı sistemidir; görünmez mekanik stresi ölçülebilir, eyleme dönüştürülebilir verilere dönüştüren sensörlerdir. Bunları konuşlandıran mühendisler yalnızca sayıları toplamakla kalmıyor. Bir kez inşa edildiğinde diğer tüm inceleme yöntemlerine karşı opak hale gelen bir yapının içini görme yeteneklerini geliştiriyorlar.

Bu makale, gerinim ölçerlerin inşaatta nerede kullanıldığını, proje ekiplerine ve varlık sahiplerine ne gibi spesifik faydalar sağladıklarını ve herhangi bir uygulama için doğru tipin nasıl seçileceğini açıklamaktadır.

Gerinim Ölçer Aslında Ne İşe Yarar?

Uygulamaları incelemeden önce gerilimin ne olduğu ve ölçülmesinin neden önemli olduğu konusunda net olmak faydalı olacaktır.

Ağırlığa maruz kaldığında tüm yapılar küçük deformasyonlara uğrar. Köprü kirişinden geçen bir kamyon kirişin aşağı doğru bükülmesine neden olur. Bir bina inşaatı, beton yığının sıkışmaya maruz kalmasına neden olur. Bir istinat duvarı, kazı işleminin karşı tarafta yapılması nedeniyle eğilir. Bilim adamları, gerinimi, insanların gözlemleyemediği gizli hareketleri incelemek için mikrogerilim (με) aracılığıyla ölçtükleri malzemelerde meydana gelen deformasyon olarak tanımlıyor.

Gerinim ölçer bu değişiklikleri tespit eder ve bunları elektrik sinyaline dönüştürür. Bir gerinim ölçer, bir mikro gerinim hassasiyetiyle hem uzatmayı hem de sıkıştırmayı tespit ederek yapısal hareketleri sürekli olarak izleyen bir ölçüm aracı olarak hizmet eder.

İnşaat ve jeoteknik inşaatlarda en yaygın kullanılan tip titreşimli tel (VW) gerinim ölçer . Çalışma prensibi zariftir. Sensörün içindeki gerilmiş çelik tel, doğal bir frekansta titreşir. Çevreleyen yapı deforme olduğunda telin gerilimi değişir ve rezonans frekansı değişir. Bu frekans kayması doğrudan bir gerilim okumasına dönüşür. Frekans, kablo direnci kaymasından ve voltaj değişiminden etkilenmediği için, VW göstergeleri 1.000 metreyi aşan kablo mesafelerinde ve onlarca yıla yayılan ölçüm periyotlarında doğruluğu korur; bu iki durum, kalıcı altyapı izleme için dirençli folyo göstergelerini rutin olarak geçersiz kılan iki durumdur.

Kurulan bu temelle birlikte bu sensörler en önemli çalışmalarını burada yapıyor.

Gerinim Ölçerlerin İnşaatta Kullanıldığı Yerler - Altı Kritik Uygulama

1. Köprüler ve Yükseltilmiş Yapılar

Köprü kirişleri, döşeme levhaları ve dayanma bölgelerindeki yüzeye monte ve yüzeye kaynaklı gerinim ölçerler, canlı yük tepkisini, termal çevrimi ve uzun vadeli sürünmeyi izler. Artan trafik yükleriyle veya sismik güçlendirmeyle karşı karşıya kalan eskiyen köprüler için bu veriler, yük derecelendirme kararlarını muhafazakar mühendislik varsayımları yerine gerçek yapısal kanıtlarla bilgilendirir. Ayrıca, lokal yorgunluk hasarının ilk göstergesi olan anormal gerinim konsantrasyonlarına maruz kalan bölümleri de tanımlar.

2. Beton Dökümleri ve Kütle Yapıları

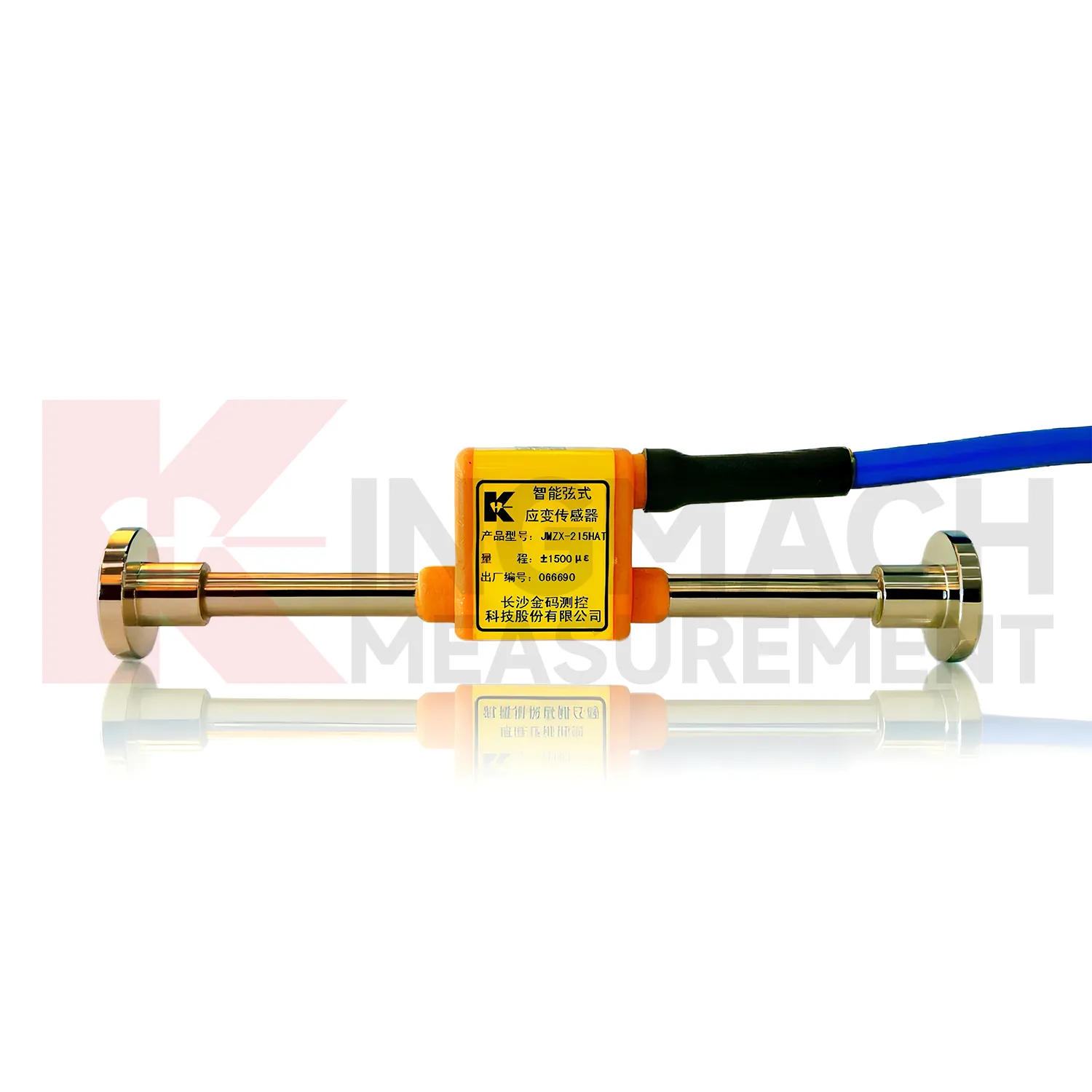

Gömülü gerinim ölçerler inşaat sırasında doğrudan taze betona dökülür. Kür gerilimlerini, kütle betonundaki termal değişimleri ve uzun vadeli oturmayı izlerler; bunların tümü dökme işlemi tamamlandıktan sonra tamamen erişilemez durumdadır. Baraj inşaatında, kalın köprü ayaklarında ve büyük temel döşemelerinde, hidrasyon sırasındaki iç termal değişimler, betonu içeriden çatlatan çekme gerilmeleri oluşturabilir. Gömülü göstergeler bu koşulları gerçek zamanlı olarak tespit ederek yüklenicilerin hasar meydana gelmeden önce kürleme prosedürlerini ayarlamasına olanak tanır. Bu, gömme izlemeyi yalnızca inşaat sonrasında bir denetim aracı değil, inşaat sırasında da bir kalite kontrol aracı haline getirir.

3. Derin Temeller ve Kazıklı Sistemler

İnşaat demiri gerinim ölçerleri, kazık kafesi montajı sırasında takviye çubuklarıyla aynı hizada monte edilir ve daha sonra kazık içine dökülür. Kazık başından aşağıdaki taşıyıcı katmanlara gerçek yük aktarımını ölçerler; bu veriler aksi takdirde kazık betonlandıktan sonra elde edilmesi imkansızdır. Bu, projenin temel tasarım aşamasında yapılan jeoteknik tasarım varsayımlarını doğrudan doğrular. Yüksek binalar, köprü ayakları ve temel performansının kritik olduğu herhangi bir yapı için bu doğrulama adımı, modelin öngördüğü ile zeminin gerçekte sağladığı arasındaki boşluğu kapatır.

4. İstinat Duvarları ve Kazı Desteği

Kentsel alanlar, derin kazı çalışmaları sırasında en tehlikeli izleme zorluklarıyla karşı karşıyadır. Asker kazıkları, palplanş kazıklar ve ankraj ankrajları üzerindeki gerinim ölçerler, kazı dizisi boyunca sürekli okumalar sağlar. Herhangi bir fiziksel değişiklik ortaya çıkmadan önce toprak basıncındaki ve bina hareketindeki değişiklikleri tespit ederler. Veriler, inşaat ekiplerinin, metro inşaat sahalarında ve mevcut binaların yanındaki bodrum kazı sahalarında ne kadar hızlı kazı yapacaklarına ve destekleyici yapıların ne zaman kurulacağına karar verirken gerekli koruyucu adımları belirlemelerine yardımcı oluyor.

5. Tüneller ve Yeraltı İşleri

Tünel kaplamalarına ve kaya bulon düzeneklerine monte edilen göstergeler, aşırı yükün neden olduğu yakınsamayı, yani zaman içinde zemin basıncının neden olduğu tünel çapındaki kademeli azalmayı tespit eder. Değişiklikleri milimetre ölçeğinde çözümleyerek, gelişen istikrarsızlığı, durum müfettişler için belirgin hale gelmeden çok önce tespit edebilmelerini sağlıyor. Yüzey yerleşiminin milimetrik toleranslar dahilinde kalması gereken kentsel alanlardaki yumuşak zemin tünellerinde bu çözüm teknik bir iyileştirme değildir. Bu bir güvenlik gereksinimidir.

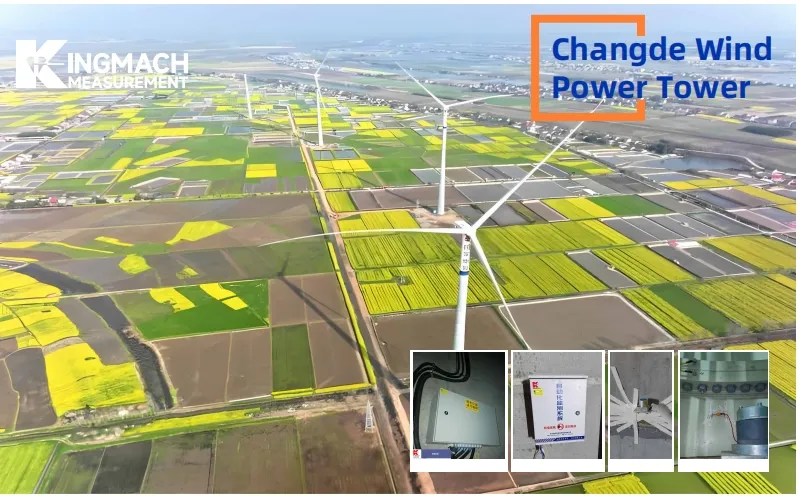

6. Rüzgar Kuleleri ve Yüksek Yapılar

Rüzgar türbini kulesi flanşları ve taban bölümlerindeki yüzeye kaynaklı gerinim ölçerler, bir rüzgar kulesinin hizmet ömrüne hakim olan döngüsel yükleme altındaki yorulma birikimini izler. Rotorun her dönüşü kuleye küçük bir gerilim döngüsü uygular. Yirmi yıl boyunca bu döngülerin sayısı milyarları buluyor. Gerinim verileri, sabit aralıklı denetim programlarından hem daha güvenli hem de daha uygun maliyetli olan duruma dayalı bakım programlarına geçiş yaparak operatörlerin kalan yorulma ömrünü hassas bir şekilde hesaplamasına olanak tanır.

İnşaat Projelerinde Gerinim Ölçer İzlemenin Altı Temel Faydası

Uygulamaları anlamak faydalıdır. Bu uygulamaların yatırımı neden haklı çıkardığını anlamak, proje ekiplerinin bunu şirket içinde ve müşterilere sunabilmesini sağlar. Bunlar en önemli altı faydadır.

Avantaj 1: Yapısal Sorunların Erken Tespiti

Gerinim ölçerler anormal yük modellerini, makroskobik belirtilerin (çatlama, sapma, oturma) görünür hale gelmesinden haftalar veya aylar önce tespit eder. Bu teslim süresi, acil müdahaleyi planlı müdahaleye dönüştürür. Kontrollü bir onarım ile plansız bir yapısal kapatma arasındaki mali fark genellikle çok büyüktür. Güvenlik farkı mutlaktır. Erken teşhis sadece para tasarrufu sağlamaz. Mühendislerin tepkisel kararlar yerine bilinçli kararlar alması zaman kazandırır.

Fayda 2: Mühendislik Tasarımı Varsayımlarının Doğrulanması

Hiçbir yapısal model gerçekliğin mükemmel bir kopyası değildir. Zemin davranışı, yük dağılımı, bağlantı performansı ve malzeme değişkenliği, tasarım hesaplamalarının öngördüğü ile bir yapının gerçekte deneyimlediği şey arasında boşluklar oluşmasına neden olur. Gerçek yüklerden elde edilen gerinim ölçer verileri, bu boşlukları kapatan geri bildirimi sağlar. Bu doğrulama özellikle türünün ilk örneği olan projelerde, karmaşık zemin koşullarında veya yenilikçi yapısal geometrilerde, yani tasarım belirsizliğinin en yüksek olduğu ve hatalı olmanın maliyetinin en yüksek olduğu durumlarda özellikle değerlidir.

Avantaj 3: Varlık Yaşam Döngüsü Boyunca Sürekli Gerçek Zamanlı Veriler

Periyodik manuel inceleme anlık bir görüntü sağlar. Ağ bağlantılı bir dizi gerinim ölçer, sürekli bir film sağlar. Veri kaydedicilere ve görselleştirme platformlarına bağlanan göstergeler, yapılandırılabilir uyarı eşikleriyle 7/24 okumalar sağlar. Proje sahipleri yapısal sağlığı herhangi bir yerden izleyebilir; bu, birden fazla coğrafyada altyapıyı yöneten uluslararası varlık sahipleri için önemli bir operasyonel avantajdır. Uzaktan izleme aynı zamanda maliyetli saha uzman ziyaretlerinin sıklığını da azaltır; bu da büyük, coğrafi olarak dağınık projelerde doğrudan tasarruf sağlar.

Avantaj 4: Mevzuata Uygunluk ve Güvenlik Raporlaması Desteği

Pek çok yargı bölgesindeki düzenleyiciler artık barajlar, büyük köprüler ve yüksek temeller için işletme ruhsatlarının bir koşulu olarak belgelenmiş yapısal izlemeyi şart koşuyor. Gerinim ölçer sistemleri, bu gereksinimleri karşılayan zaman damgalı, kalibre edilmiş veri kayıtları üretir. Ayrıca olay soruşturması, sigorta talepleri ve sorumluluk değerlendirmeleri için gereken kanıt kayıtlarını da sağlarlar. Birden fazla düzenleyici ortamda faaliyet gösteren proje sahipleri için, uluslararası olarak kalibre edilmiş sensörler üzerine kurulu tutarlı bir izleme protokolü, uyumluluğu önemli ölçüde basitleştirir.

Avantaj 5: Veriye Dayalı Bakım Sayesinde Uzatılmış Varlık Ömrü

Sabit zaman aralıkları yerine gerçek durum verilerine göre bakımı yapılan yapılar iki simetrik hatayı önler: erken kullanımdan kaldırma (hala yıllarca güvenli hizmet ömrü kalan bir yapının hizmet dışı bırakılması) ve gecikmiş müdahale (bakımın maliyetinin yenilemeden daha fazla olduğu noktayı geçtikten sonra bir yapıyı çalıştırmaya devam etmek). Sensör bilgili bakım stratejileri, dünya çapındaki büyük altyapı programlarında altyapı hizmet ömrünü sürekli olarak yıllar veya on yıllar boyunca uzatmıştır. Sensör yatırımının getirisi, varlığın çalışma ömrü boyunca artar.

Fayda 6: Sigorta ve Sorumluluk Riskinde Azalma

Bu fayda, teknik literatürde hak ettiğinden daha az ilgi görmektedir. Belgelendirilmiş yapısal izleme programları, proje sigortacıları, imtiyaz finansmanı sağlayanlar ve altyapı tahvil derecelendirme kuruluşları tarafından aktif risk yönetiminin kanıtı olarak giderek daha fazla tanınmaktadır. Bu takdirin ölçülebilir etkileri var: azalan sigorta primleri, daha uygun kredi koşulları ve yatırımcıların uzun vadeli altyapı imtiyazlarına olan güveninin artması. Proje geliştiricileri için sensör sistemi yalnızca teknik bir araç değildir. Bir finansal yönetim aracıdır.

İnşaat Projeniz için Doğru Gerinim Ölçer Seçimi

Doğru gösterge tipinin seçilmesi iki soruyu takip eder: İnşaata göre ne zaman kurulacak? Hangi malzeme ve yapısal elemanı izliyor?

Proje Senaryosu	Önerilen Gösterge Tipi	Temel Neden
Yeni beton dökümü (temel, baraj, döşeme)	Gömülü VW gerinim ölçer	Dökmeden önce takılır; sonra erişim yok

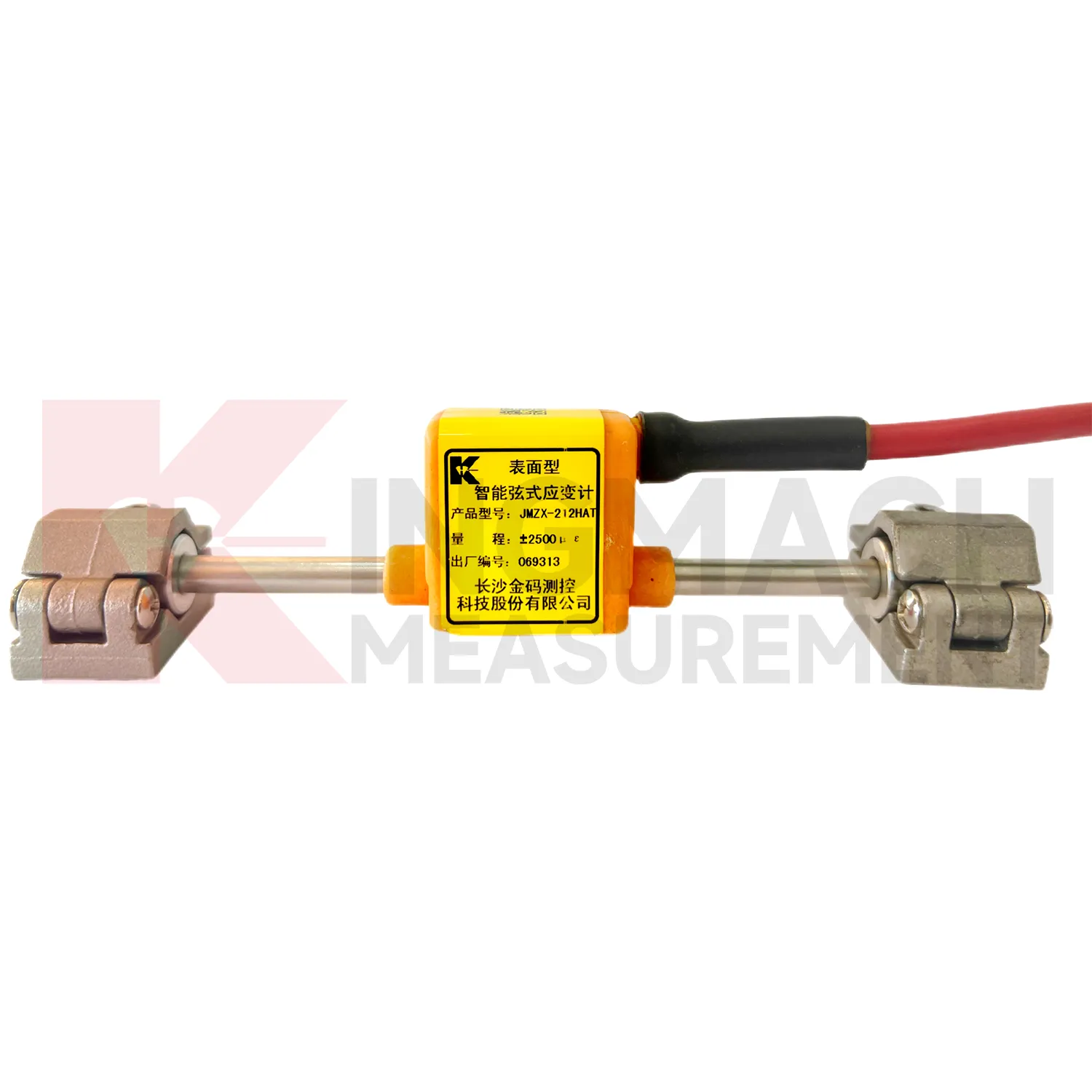

Mevcut beton veya yapısal ahşap	Yüzeye monte VW gerinim ölçer	Yapısal müdahale olmadan cıvatalanmış veya yapıştırılmış
Çelik elemanlar, köprü kirişleri, kule flanşları	Yüzey kaynaklı VW gerinim ölçer	Kaynaklı bağ titreşime ve döngüsel yüklere dayanıklıdır
İnşaat demiri ve kazık takviyesinin izlenmesi	İnşaat demiri gerinim ölçer	Eksenel yükü doğrudan çubuğun içinde ölçer

Tip seçiminin ötesinde, çoğu uluslararası proje için iki husus daha geçerlidir. İlk olarak, akıllı ve dijital çıkış çeşitleri (RS-485 çıkışlı ve yerleşik sıcaklık dengelemeli modeller) IoT veri kaydediciler ve merkezi izleme platformlarıyla doğrudan entegre olur. Pek çok altyapı ihale spesifikasyonu, özellikle akıllı şehir ve büyük ulaşım projelerinde artık açıkça dijital sensör çıktıları gerektiriyor. İkincisi, fabrika kalibrasyon sertifikaları mevzuata uygunluk ve sigorta belgeleri için gereklidir. Alıcılar, özellikle sensörleri sınır ötesinden temin ederken, satın almadan önce kalibrasyonun izlenebilirliğini doğrulamalıdır.

Altyapı projeleri için gerinim ölçerleri belirleyen mühendisler için, Kingmach'ın titreşimli tel gerinim ölçer serisi Modern izleme sistemleriyle entegrasyon için tasarlanmış akıllı dijital çıkış seçenekleriyle yüzey, gömme, kaynaklı ve inşaat demiri gerinim ölçer konfigürasyonlarını kapsar.

Çözüm

Yük altındaki bir yapı her zaman iletişim halindedir. Hiçbir denetçinin gözünün tespit edemeyeceği ve hiçbir görsel araştırmanın ölçemeyeceği mikro deformasyonlar aracılığıyla iletişim kurar. Gerinim ölçerler, mekanik stresi mühendislerin ve varlık sahiplerinin sağlam kararlar vermesi için ihtiyaç duyduğu verilere dönüştürerek bu iletişimi anlaşılır kılan araçlardır.

Faydaları enstrümantasyon odasının çok ötesine uzanır. Erken teşhis hayat ve bütçe tasarrufu sağlar. Tasarım doğrulaması gelecekteki projelerin kalitesini artırır. Sürekli izleme, her ölçekte uzaktan gözetime olanak sağlar. Mevzuata uygunluk varsayılmak yerine belgelenebilir hale gelir. Bakım varlık ömrünü uzatır. Finansal risk yönetimi hem sigortacılar hem de yatırımcılar tarafından görülebilecek şekilde gelişiyor.

Doğru şekilde belirlenen ve doğru şekilde kurulan doğru sensör, bir yapının ne yaptığını basitçe kaydetmez. Her paydaşa (mühendis, mal sahibi, düzenleyici ve sigortacı) yapının olması gerektiği gibi davrandığını bilme güvenini ve öyle olmadığında ihtiyaç duydukları uyarıyı verir.

Yaklaşan bir proje için sensörler belirliyorsanız yapısal tipinize, kurulum koşullarınıza ve izleme hedeflerinize göre uyarlanmış bir sensör seçimi önerisi için proje parametrelerinizle birlikte Kingmach'ın teknik ekibiyle iletişime geçin.

SSS

1. İnşaat inşaatlarında en yaygın olarak hangi tür gerinim ölçerler kullanılır?

Titreşimli tel (VW) gerinim ölçerler, kalıcı sivil ve jeoteknik izleme uygulamaları için baskın seçimdir. Farklı yapısal elemanlara ve kurulum koşullarına uyacak şekilde yüzeye monte, gömme, yüzeye kaynaklı ve inşaat demiri gerinim ölçer konfigürasyonlarında mevcutturlar. Frekans çıkış prensibi, dirençli folyo ölçüm cihazlarının çok yıllık izleme programlarında güvenilir bir şekilde sürdüremediği istikrarlı, uzun vadeli okumalar sağlar.

2. Gömülü gerinim ölçerler beton yapıların içinde ne kadar süre dayanır?

Yüksek kaliteli VW gömme göstergeleri, doğru şekilde kurulduğunda ve uygun kablo yönlendirmesiyle korunduğunda 25 ila 30 yılı aşan hizmet ömrü için tasarlanmıştır. Birçok baraj ve köprü izleme kurulumu yirmi yılı aşkın bir süredir tutarlı veriler üretmektedir. Uzun vadeli performans, kurulum kalitesine, kablo korumasına ve algılama elemanının kalibrasyon stabilitesine bağlıdır; tüm faktörler satın almadan önce üretici ile teyit edilmelidir.

3. Gerinim ölçerler suyun altında veya tamamen suyla dolu koşullarda çalışabilir mi?

Evet. Sivil sınıf VW gerinim ölçerlerin çoğu IP68 su geçirmezlik derecelerine sahiptir ve deniz ortamlarında, su tutucu yapılarda ve doymuş zemin koşullarında su altında çalışmak üzere özel olarak tasarlanmıştır. Baraj ve kıyı temellerinin izlenmesinde kullanılan gömme modelleri, tüm tasarım ömürleri boyunca rutin olarak su tablasının altında veya su tutma yapılarının bünyesinde çalışır.

4. Yüzeye monteli gerinim ölçer ile gömülü gerinim ölçer arasındaki fark nedir?

İnşaat tamamlandıktan sonra mevcut bir yapının dışına (epoksi ile yapıştırılmış veya braketler aracılığıyla cıvatalanmış) yüzeye monte bir mastar monte edilir. Yapısal yüzeydeki gerilimi ölçer. Bir gömme mastarı inşaat sırasında doğrudan taze betona dökülür ve yapısal elemanın gövdesi içindeki gerilimi ölçer. Gömme göstergeleri, yüzey araçlarının erişemediği kütle betonunun iç gerilim durumu hakkında veri sağlar ve yapının bir parçası olarak kalıcı olarak yerinde kalırlar.

5. Gerinim ölçerler modern yapısal sağlık izleme platformlarıyla nasıl entegre olur?

Dijital RS-485 çıkışlı akıllı VW gerinim ölçerler, okumaları hücresel, uydu veya kablolu ağlar aracılığıyla bulut tabanlı veya şirket içi izleme platformlarına ileten uyumlu veri kaydedicilere doğrudan bağlanır. Bu platformlar gerçek zamanlı gerilim verilerini görüntüler, uyarı eşiklerini uygular ve uyumluluk ve bakım ekipleri için otomatik raporlar oluşturur. Entegrasyon, izleme sahasında uyumlu veri kaydedici donanımı ve ağ bağlantısı gerektirir; bunların her ikisi de proje planlama aşamasında sensör seçimiyle birlikte belirtilmelidir.
