Doğru Yük Hücresi Nasıl Seçilir: Geoteknik Mühendisinin Seçim Kılavuzu

Bir baraj ankrajı izleme projesinde uyumsuz bir yük hücresi yalnızca kötü veriler üretmekle kalmaz, aynı zamanda bir güvenlik sorumluluğu da yaratır. Veri kayması sessizce birikir. Kritik uyarılar kaçırılıyor. Sonunda ekipler projenin ortasında maliyetli yeniden enstrümantasyonla karşı karşıya kalır. Bu senaryo, geoteknik mühendisliğindeki sert bir gerçeği vurgulamaktadır. Yük hücreleri birbiriyle değiştirilebilen bileşenler değildir. Yanlış türün seçilmesi veri bütünlüğünün bozulmasına, proje gecikmelerine veya ciddi güvenlik risklerine yol açar. Özel uygulamanız için doğru yük hücresini nasıl seçeceğinizi anlamalısınız. Bu makale, mühendislerin ve satın alma ekiplerinin yapısal izleme sensörlerini mutlak güvenle seçebilmeleri için pratik bir karar çerçevesi sağlar.

Bir Yük Hücresi Aslında Neyi Ölçer (Ve Neyi Ölçmez)

Temel netliği sağlayalım. Bir yük hücresi, mekanik kuvveti ölçülebilir bir elektrik sinyaline dönüştürür. Sadece "ağırlığı ölçmek" değildir. Kuvvet ölçümü, basınç ölçümü ve yer değiştirme ölçümü arasında ayrım yapmalısınız. Bu farklı kavramların birleştirilmesi çoğu zaman araç uyumsuzluklarına yol açmaktadır.

Jeoteknik ve yapısal izlemede titreşimli tel yük hücresi baskın seçimdir. Standart endüstriyel ortamlarda yaygın olarak bulunan gerinim ölçer türlerinden önemli ölçüde farklıdır. Ayrıca endüstri artık geleneksel ve "akıllı" yük hücreleri arasında ayrım yapıyor. Akıllı sensörler yerleşik sinyal işleme, dijital çıkış ve çoklu parametre özelliklerine sahiptir. Artık temel işlevlerini anladığımıza göre, çalışma ortamını değerlendirmeliyiz.

Karar Faktörü 1: Önce Ölçüm Ortamınızı Tanımlayın

Yük hücresi türünü dikkate almadan önce ölçüm ortamınızı tanımlamanız gerekir. Bu yaklaşım seçim sürecini yeniden şekillendirir ve genel teknik özellik sayfası karşılaştırmalarının ötesine geçer.

Toprak ve kaya temaslı ortamlar özel tasarımlar gerektirir. Toprak basınç hücrelerinin stres konsantrasyonlarını ortalamak için düz yüzlü, geniş alanlı tasarımlara ihtiyacı vardır. Kingmach toprak basınç hücresi (vw ve akıllı tip) ailesi tam da bu amaca hizmet eder. Bir nokta yük hücresi, dolgu malzemelerinde sistematik olarak yanlış okumalar verecektir. Ankraj çubuğu, kazık ve ardgerme ortamları farklı şekilleri belirler. İçi boş veya katı yük hücreleri, cıvata veya kablo çapı ve ön gerilim büyüklüğü ile tam olarak hizalanmalıdır.

Yapısal kalıp ve geçici işler sağlam sensörler gerektirir. Kalıp eksenel kuvvet ölçerler, örneğin akıllı kalıp eksenel kuvvet ölçer (VW) JMZX-39XXHAT , hızlı okuma yetenekleri ve sağlam kullanım toleransı sağlar. Su ve diferansiyel basınç bağlamları piyezometreleri ve diferansiyel basınçlı su seviyesi ölçerleri gerektirir. Mühendisler bunları "kuvvetin" hidrostatik olduğu durumlarda belirtirler. Endüstriyel ve jeoteknik ortamların temel olarak farklı olduğunu unutmayın. Kurulum kalıcılığı, maruz kalma süresi, titreşim ve düzenleyici bağlamın tümü çevreye bağlı olarak değişir.

Belirtmeden Önce Cevaplamanız Gereken 5 Soru

Yük hücresi modelini belirtmeden önce bu 5 ortam sorusunu yanıtlayın:

1. Sensörü hangi malzeme çevreliyor?
2. Yük dinamik mi yoksa statik mi?
3. Sensör suya veya neme maruz kalacak mı?
4. İzleme programı ne kadar sürecek?
5. Kurulum için alan kısıtlamaları nelerdir?

Ortam Türü		Önerilen Sensör Tipi	Kingmach Örnek Modeli
Jeoteknik	Toprak ve dolgu teması (Seddeler, istinat duvarları, gömülü yapılar)	Düz yüzlü, geniş alanlı toprak basınç hücresi	VW & Akıllı Tip Toprak Basınç Hücresi

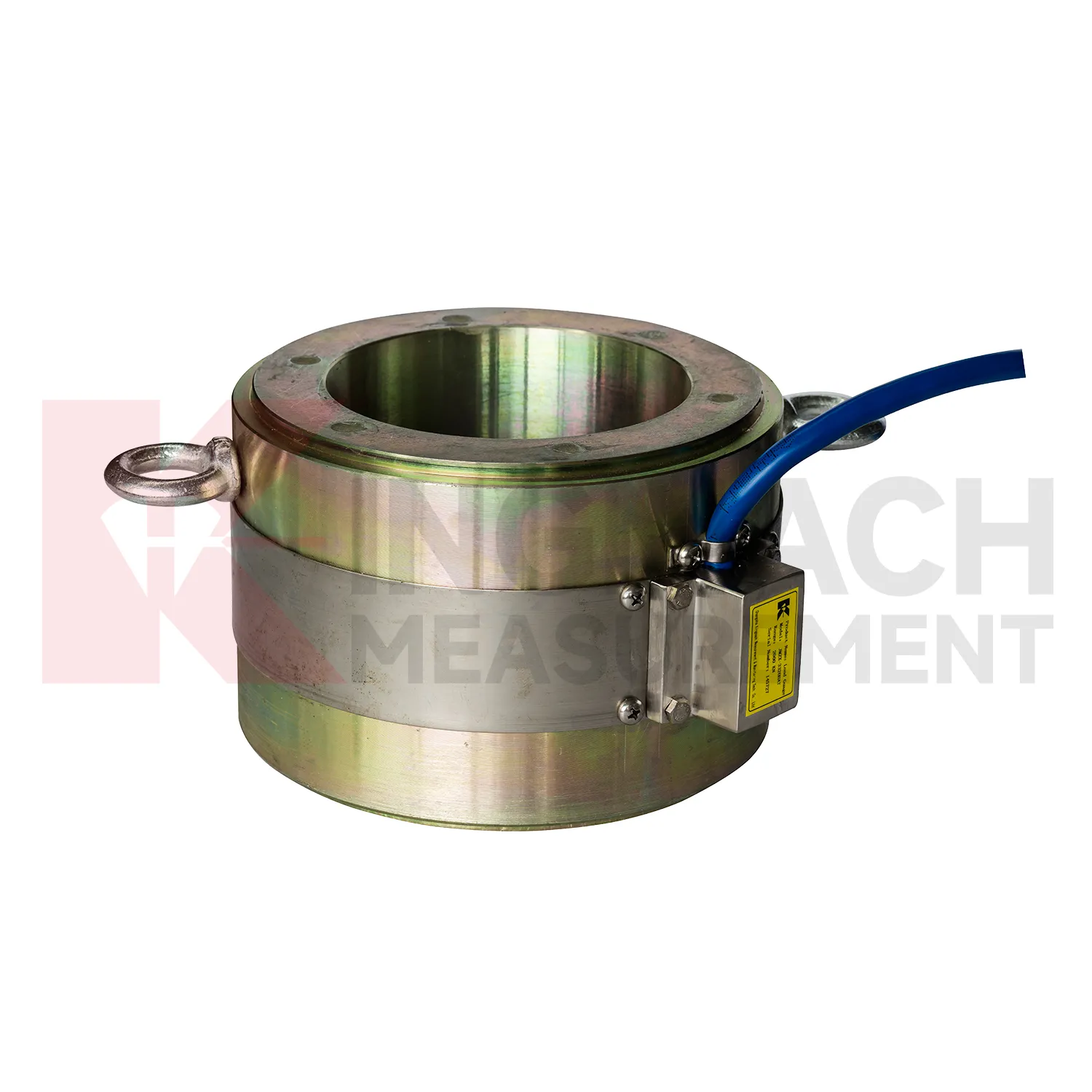

	Ankraj çubuğu, kazık ve ardgerme (Kaya cıvataları, zemin ankrajları, öngerilmeli kablolar)	İçi boş yük hücresi	İçi boş yük hücresi JMZX-3XXXHAT
Yapısal	Derin temel ve tünel çelik destekleri (Destek payandaları, çelik kaburgalar, tünel kaplamaları)	Eksenel kuvvet / yük ölçer (pençe tipi montaj)	Eksenel Kuvvet Yük Ölçer (VW ve Akıllı Tip) JMZX-38XXHAT
	Yapısal kalıp ve geçici işler (Beton dökümü, kalıp işleri, destek çerçeveleri)	Kalıp eksenel kuvvet ölçer	Akıllı Kalıp Eksenel Kuvvet Ölçer (VW) JMZX-39XXHAT
	Sert yüzeyler arasındaki sıkıştırma (Köprü mesnetleri, kolon tabanları, yük testi çerçeveleri)	Katı yük hücresi	Katı Yük Hücresi Katı yük hücresi JMZX-34XXHAT

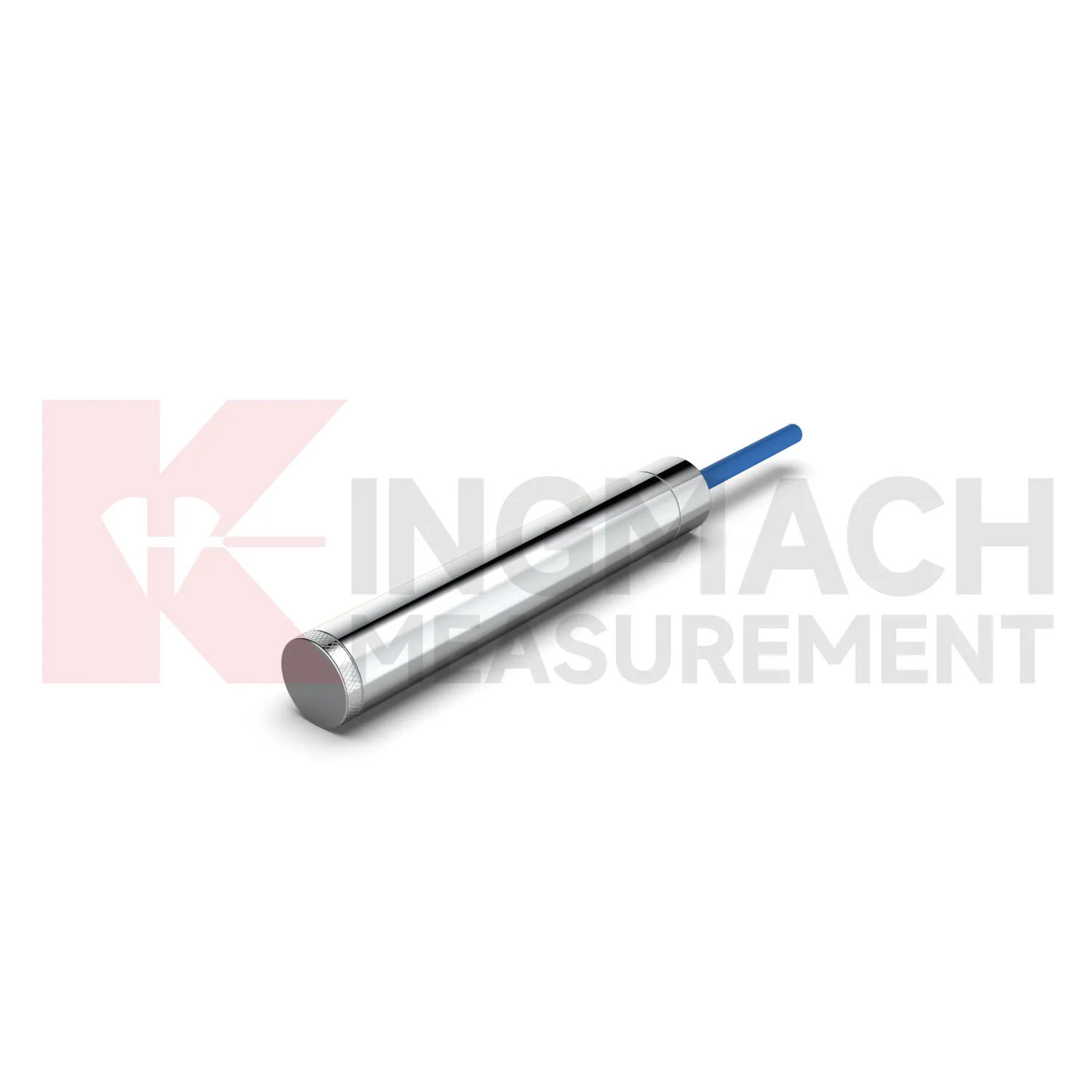

Su/basınç	Doygun zeminde boşluk suyu basıncı (Bentler, baraj çekirdekleri, şevler, dolgular)	Piezometre	Akıllı Piyezometreler (VW) JMZX-55XXHAT

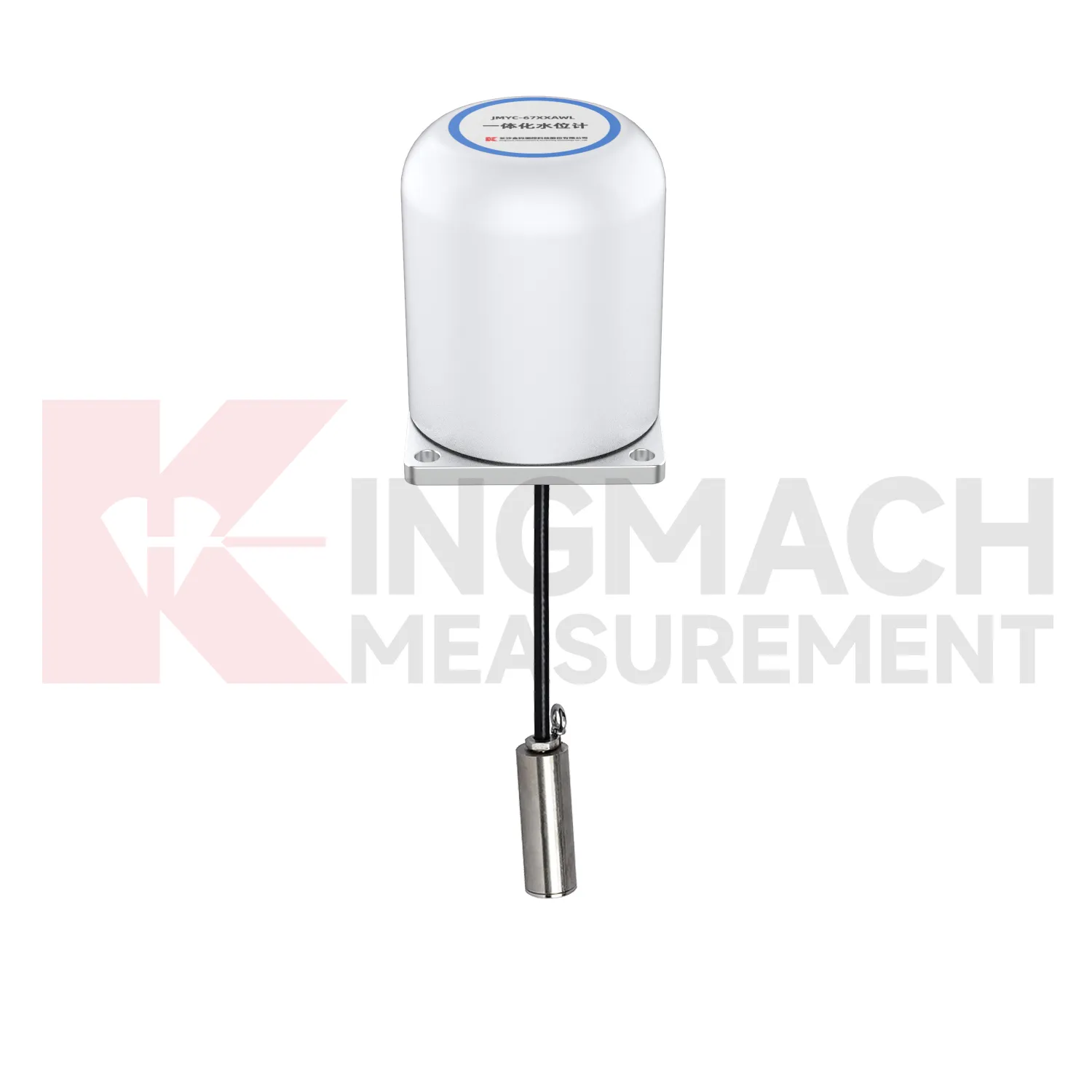

	Sondaj ve kuyulardaki yeraltı suyu seviyesi (Saha araştırması, susuzlaştırma kontrolü, baraj sızıntısı)	Fark basınçlı su seviyesi ölçer	Fark Basınçlı Su Seviyesi Ölçer
Endüstriyel/hassas	Kompakt mekanik sistemler (Dar yapısal yüzeyler, ince bileşenler, dar alan entegrasyonu)	Gerinim ölçer yük hücresi sensörü (minyatürleştirilmiş)	Gerinim Ölçer Yük Hücresi Sensörü
Endüstriyel	Madencilik ve yer altı kazıları (Destek kirişleri, donatı elemanları, kaya basınç bölgeleri)	Destek/takviye elemanlarındaki gerinim ölçer yük hücresi sensörü	Gerinim Ölçer Yük Hücresi Sensörü

Kingmach Yük Hücresi Ürününün Tamamını Keşfedin: Yük Hücresi Kategorisi

Karar Faktörü 2: Yük Hücresi Tipini Kuvvet Konfigürasyonuyla Eşleştirin

Daha sonra yük hücresi tipini spesifik kuvvet konfigürasyonuyla eşleştirmeniz gerekir.

• İçi Boş Yük Hücreleri (örn. JMZX-3XXXHAT ): Bunlar ankraj çubukları, kaya cıvataları ve kazık başlıkları için açık delikli bir tasarıma sahiptir. Kuvvet doğrudan merkezden geçer. Yapısal elemanı bozmadan kurulum sonrası izleme için idealdirler.
• Katı Yük Hücreleri (örn. JMZX-34/35/36XXHAT ): Bu sütunlu sıkıştırma elemanları yapısal yüzeyler arasında bulunur. Hücrenin kendisi yük taşıyan bir parça haline gelir. Daha yüksek kapasite aralıklarına mükemmel şekilde uyarlar.

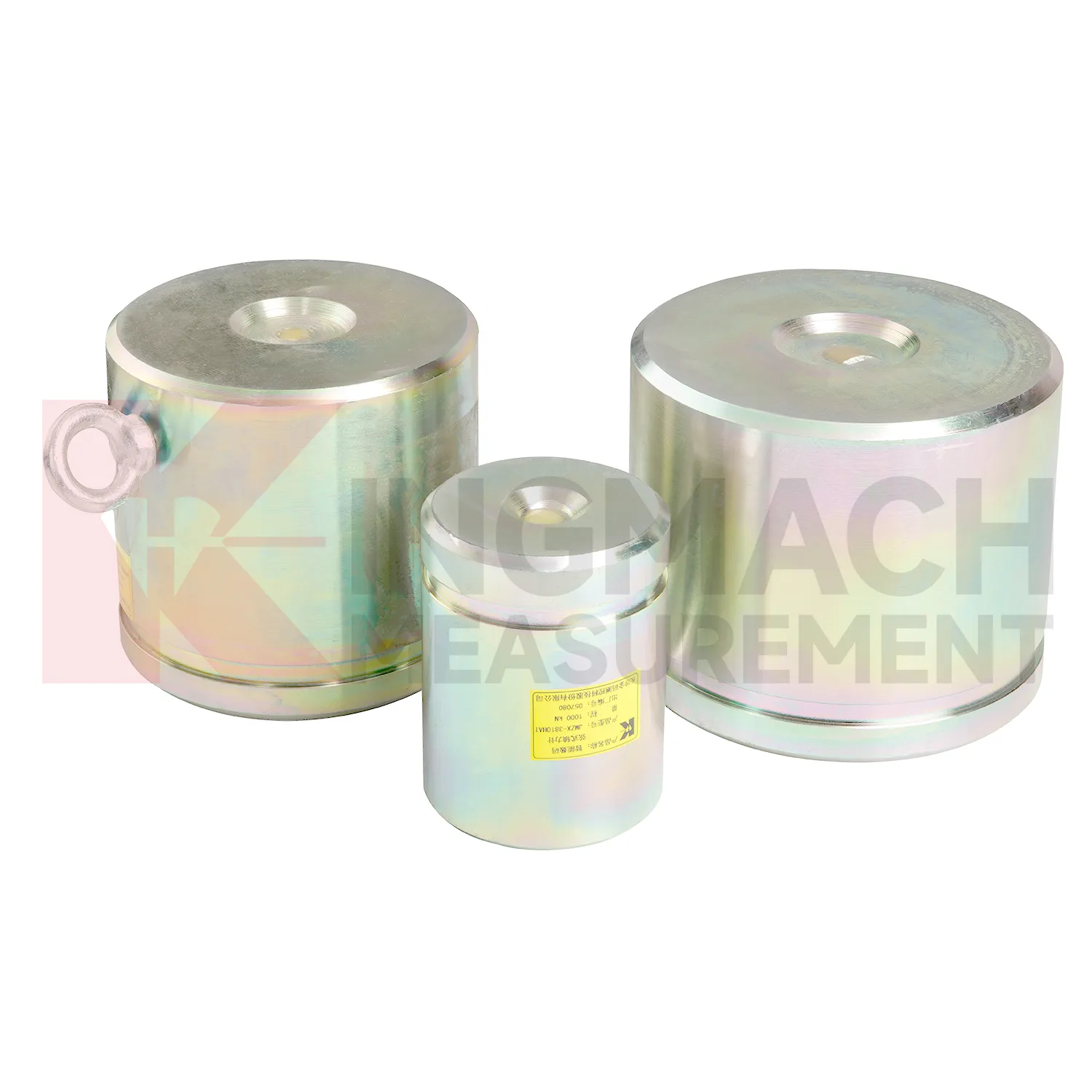

• Eksenel Kuvvet Yük Ölçerler (örn. JMZX-38XXHAT ): Mühendisler bunları kablo ve destek izleme için optimize eder. Zaman içinde stres öncesi değişiklikleri yakalarlar. Bu fonksiyon uzun vadeli köprü ve istinat duvarı performansı için kritik öneme sahiptir.
• Toprak Basıncı Hücreleri (örn. JMZX-50/51XXAT ): Bu büyük çaplı düz hücreler, toprak-yapı arayüzey gerilimini ölçer. "51" büyük modeli, yüksek yüklü dolgu ve baraj uygulamalarının üstesinden gelir.
• Piezometreler (örn. JMZX-55XXHAT ): Mühendisler "yük" su basıncı olduğunda bunları seçerler. Akıllı titreşimli tel türleri, uzun vadeli yeraltı suyu ve boşluk suyu basıncı izleme işlemlerini gerçekleştirir.

Karar Faktörü 3: Kapasite, Doğruluk ve Aşırı Spesifikasyon Tuzağı

Aşırı spesifikasyondan kaynaklanan yaygın satın alma hatasından kaçınmak için kapasiteyi dikkatli bir şekilde ele alın. Birçok ekip, gerçek çalışma aralığı yerine maksimum kapasiteye göre satın alır. Örneğin, 5.000 kN'lik bir hücrenin 400 kN'lik bir uygulamaya yerleştirilmesi, onu aralığının en düşük %8'inde çalışmaya zorlar. Çözünürlük ve tekrarlanabilirlik, aralık uç noktalarında keskin bir şekilde düşer. Genel bir kural olarak, beklenen çalışma yükünün nominal kapasitesinin %40 ila %80'i arasında olduğu bir hücre seçin.

Ayrıca doğruluk sınıflarını da anlamalısınız. Laboratuvar doğruluğu, kurulu doğruluktan büyük ölçüde farklıdır. Sıcaklık etkileri, eksantrik yükleme ve kablo uzunluğu saha performansını değiştirir. JMYC-67XXAWL gibi geniş aralıklı hücreler diferansiyel basınç ölçer , esneklik sunar. Maliyetten ne zaman tasarruf ettiklerini, ne zaman çözünürlükten fedakarlık ettiklerini değerlendirmelisiniz. Son olarak, uzun vadeli istikrarı düşünün. Titreşimli telli sensörler, çok yıllık izleme programlarında mükemmel sürünme ve sıfır kayma davranışı gösterir. Bu senaryolarda genellikle dirençli gerinim ölçer türlerinden daha iyi performans gösterirler.

Karar Faktörü 4: Geleneksel ve Akıllı Algılama

Gemideki istihbaratın ne zaman önemli olduğuna karar vermelisiniz. Geleneksel titreşimli telli sensörler bir frekans sinyali üretir. Harici bir okuma veya veri kaydedici gerektirirler. En düşük birim maliyeti, yüksek güvenilirliği ve onlarca yıllık kanıtlanmış performansı sunarlar.

Bunun tersine, akıllı (HAT) sensörler yerleşik bir mikroişlemci içerir. Bu işlemci sinyal koşullandırmayı, sıcaklık telafisini ve dijital RS-485/SDI-12 çıkışını yönetir. Bu zeka, büyük sahalardaki uzun kablolardan kaynaklanan gürültüyü ortadan kaldırır. 20 veya daha fazla cihazdan oluşan geniş diziler için akıllı sensörleri seçmelisiniz. Ayrıca SCADA veya IoT veri platformlarıyla doğrudan entegrasyon gerektiren uzak sahalarda veya projelerde de başarılıdırlar. Geleneksel sensörler, manuel okuma programları veya küçük saha sayımları için yeterli olmaya devam etmektedir. Toplam sahip olma maliyetini dikkatlice değerlendirin. Akıllı sensörlerin ön maliyeti daha yüksektir, ancak tipik bir 5 yıllık izleme süresi boyunca veri kaydedici kanal sayısını, kablolama karmaşıklığını ve bakım ziyaretlerini azaltırlar.

Karar Faktörü 5: Sistem Entegrasyonu

Yük hücresi sistemin tamamı değildir. Yük hücresi tek başına veri üretir, ancak izleme sistemi içgörü üretir. Okumaları, veri kaydedicileri, görselleştirme yazılımını ve alarm eşiklerini birlikte belirlemelisiniz.

Öncelikle sinyal uyumluluğundan emin olun. Çıkış tipi veri toplama sistemiyle mükemmel şekilde eşleşmelidir. Kablolama hususları da aynı derecede hayati öneme sahiptir. Kablo uzunluğunu potansiyel sinyal bozulmasına karşı değerlendirin. Yer altı veya su altı çalışmaları için zırhlı enstrümantasyon kablosu kullanın. Görselleştirme ve uyarı mekanizmalarını düşünün. Otomatik kontrol panelleri ham yük okumalarını eyleme dönüştürülebilir güvenlik istihbaratına dönüştürür. Bu istihbarat, baraj izleme, temel çukuru yönetimi ve köprü sağlığı için hayati öneme sahiptir. Altyapı türünüze göre tasarlanmış, projeye özel çözüm paketlerini arayın.

Pratik Bir Seçim Kontrol Listesi

Yaygın Seçim Hataları (Ve Bunlardan Nasıl Kaçınılacağı)

1. Yanlış Sektör Odaklılığı: Jeoteknik uygulamalar için endüstriyel yük hücrelerinin belirlenmesi tehlikelidir. Yanlış form faktörüne sahipler, yetersiz koruma derecelerine sahipler ve uzun vadeli kararlılık verilerine sahip değiller.

2. Kurulum Metodolojisinin Göz ardı Edilmesi: İçi boş bir hücre mükemmel eksenel hizalama gerektirir. Deneyimsiz bir ekip, izleme ömrü boyunca verileri bozan eksantrik yük hatalarına neden olabilir.

3. Birim Fiyatla Alım: Toplam enstrümantasyon sistemi maliyetini göz ardı ederek yalnızca sensör başına fiyat üzerinden satın alma yapmak bütçe aşımlarına yol açar.

4. Sonradan Düşünülmüş Veri Toplama: Veri toplama sistemini sonradan akla gelen bir düşünce olarak ele almak, büyük uyumluluk boşlukları yaratır.

5. Bakımın İhmal Edilmesi: 10-20 yılı aşkın baraj güvenliği izleme programlarında yeniden kalibrasyon veya sensör değişimini planlamamak, uzun vadeli güvenliği tehlikeye atar.

Doğru Sensör, Doğru Proje, Doğru Ortak

Doğru sensörü seçmek projenizin başarısını garanti eder. Ölçüm ortamınızı tanımlamalı, kuvvet konfigürasyonunu eşleştirmeli, kapasite aralığını optimize etmeli, doğru zeka seviyesini seçmeli ve sistem entegrasyonunuzu dikkatli bir şekilde planlamalısınız. Karmaşık projeler, basit veri sayfası karşılaştırmaları yerine erken mühendislik diyaloglarından büyük ölçüde yararlanır.

Kingmach'ın teknik ekibi ücretsiz proje gereksinimleri incelemeleri sağlar. Proje parametrelerinizi gönderin ve önerilen sensör özelliklerini 48 saat içinde alın.→ [Ücretsiz Teknik Öneri Alın]

Bu ücretsiz danışmanlık, optimum cihaz seçiminin sağlanmasına yardımcı olur. Katılımınızı derinleştirmek için ilgili proje örnek olay çalışmalarımızı inceleyebilirsiniz. Kapsamlı ürünümüze göz atın Yük Hücresi İhtiyaçlarınıza tam olarak uygun enstrümanı bulmak için. Altyapınızı korumak için uzun vadeli sağlam destek ve kalibrasyon hizmetleri sağlıyoruz.
