Kingmach Deplasman Ölçer Teknik Özellikler Kılavuzu

Ölçmeniz gereken hareketle başlayın

Veri sayfalarını karşılaştırmadan önce yer değiştirme modunu tanımlayın. 20 mm'lik bir eklemi ölçen bir çatlak ölçer, eğim hareketini izleyen bir GNSS ünitesi, uzun hareketi ölçen bir tel halat sensörü veya farklı kaya katmanlarında çok noktalı bir sayaç okuma hareketi ile aynı sorunu çözmez. Menzil, kurulum yöntemi ve verilerin yorumlanması hareket türüne bağlıdır.

Kingmach'ın yer değiştirme aralığı doğrusal yer değiştirmeyi, çatlak genişliğini, genleşme derzi hareketini, büyük ölçekli yüzey yer değiştirmesini, geogrid deformasyonunu, kalıp oturmasını, çevredeki kaya yer değiştirmesini ve ana kaya yer değiştirmesini kapsar. Önce uygulamadan ölçüm yapısını seçin, ardından sayısal spesifikasyonu hassaslaştırın.

• Çatlak veya bağlantı genişliği için kısa mesafeyi, çözünürlüğü, montaj tabanını, ölçüm çubuğunu ve uzun vadeli stabiliteyi kontrol edin.
• Köprü, baraj, demiryolu veya bina göreceli yer değiştirmesi için doğruluğu, sıcaklık etkisini, su geçirmezliği ve satın alma uyumluluğunu kontrol edin.
• Eğim veya toprak kayması izleme için menzili, iletişimi, gücü, hava koşullarına dayanıklılığı ve gözetimsiz çalışmayı kontrol edin.
• Kaya katmanları veya ana kaya deformasyonu için ankraj yapısını, delme ve enjeksiyon yöntemini, ölçüm noktalarını ve montaj derinliğini kontrol edin.
• Kalıp ve inşaat izleme, koruma kontrolü, yanıt güvenilirliği, geçici montaj ve alarm entegrasyonu için.

Karşılaştırılacak çekirdek yer değiştirme ölçer özellikleri

Aralık: Gereksiz boyutlandırmadan gerekse gereksiz aşırı boyutlandırmadan kaçının

Çok az menzile sahip bir sensör, büyük bir olay sırasında sınırına ulaşabilir. Projenin ihtiyaç duyduğundan çok daha fazla aralığa sahip bir sensör, küçük hareketlerin görünürlüğünü iyileştirmeden maliyete neden olabilir. Aralığı seçmeden önce normal, mevsimsel, inşaat aşaması ve uyarı düzeyindeki hareketi tahmin edin.

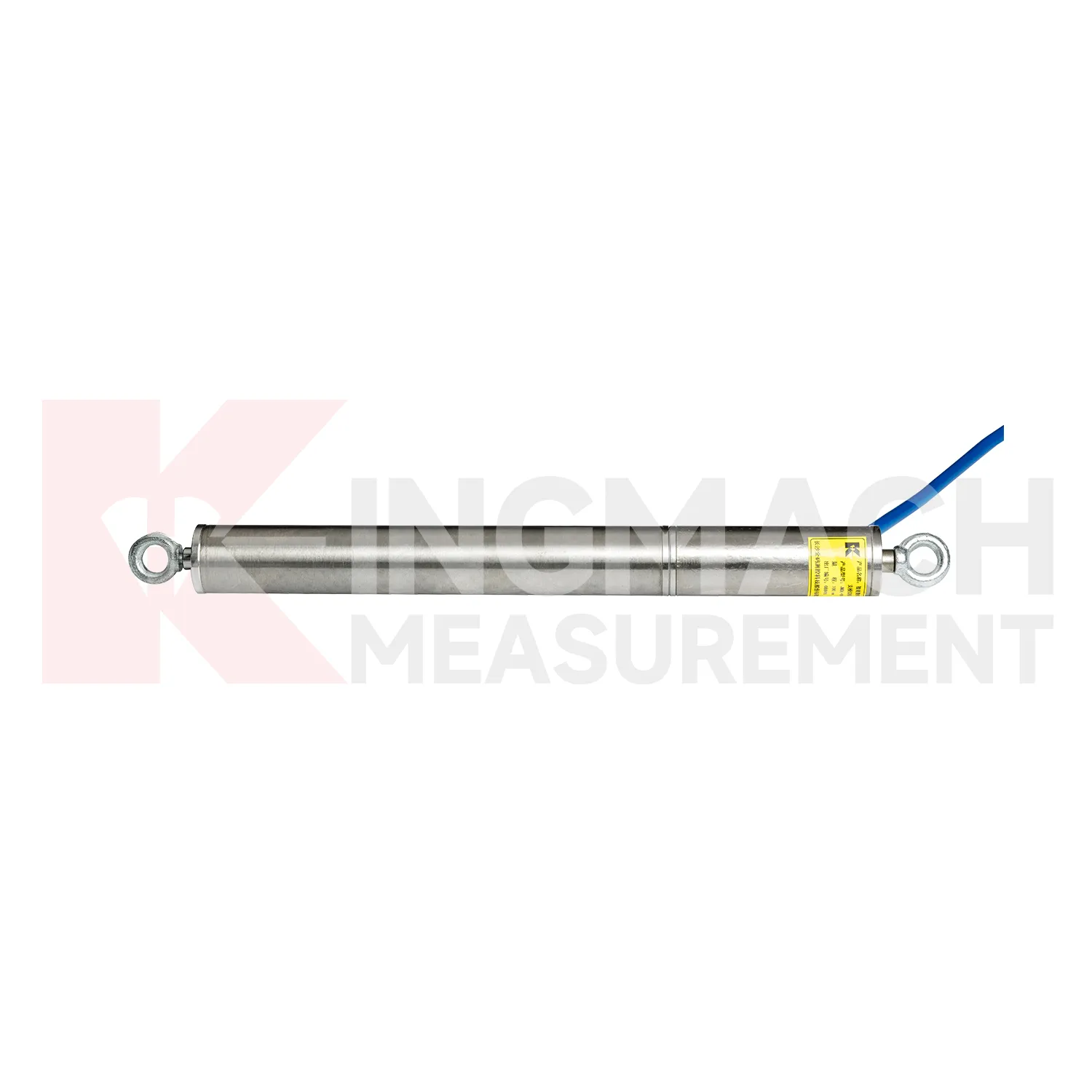

Kısa yapısal hareket için Kingmach JMDL-52XXADT Diferansiyel Deplasman Ölçer 20 mm, 50 mm ve 100 mm aralıklarında mevcuttur. JMDL-22XXAT Akıllı Çatlak Ölçer 20 mm, 50 mm, 100 mm ve 200 mm modellerini içerir. Daha uzun yolculuklar için, JMLS-22XXADT Halat Deplasman Sensörü 0-500 mm, 0-1000 mm ve 0-2000 mm seçeneklerini kapsar.

Mühendislik eylemini tetikleyen hareket için keyfi bir yüzde değil, marj ekleyin. Sensör, seçilen aralığın normal trend izleme için çok az pratik değer sağlayacağı kadar tam ölçeğin altında çalışmadan uyarı olayını yakalamalıdır.

Çözünürlük ve doğruluk farklı sorulara yanıt verir

Çözünürlük görüntülenen en küçük artıştır. Doğruluk, rapor edilen değer ile gerçek yer değiştirme arasındaki beklenen farktır. Bir ölçüm cihazı 0,01 mm görüntüleyebilir ancak doğruluğu tam ölçeğin yüzdesi olarak ifade edilir, bu nedenle iki değerin birlikte incelenmesi gerekir.

JMDL-52XXADT, 0,01 mm çözünürlükte ve +/-%0,1 FS doğruluğunda belirtilmiştir. Akıllı genel amaçlı yer değiştirme ölçer, 0,01 mm çözünürlükte ve %0,5 FS doğrulukta belirtilmiştir. Manyetostriktif model 0,01 mm çözünürlükte ve +/-%0,05 FS doğruluğunda belirtilmiştir. Çözünürlük küçük trend görünürlüğünü etkiler; doğruluk mutlak değere olan güveni etkiler.

Yalnızca ekran artışına karşı bir alarm eşiği ayarlamayın. Yanlış alarmları ve yanlış yorumlamaları azaltmak için doğruluk, tekrarlanabilirlik, sıcaklık etkisi, kurulum hareketi ve projenin karar marjını hesaba katın.

Algılama ilkesini sahayla eşleştirin

Algılama ilkesi kaymayı, dayanıklılığı, kurulumu, bakımı ve sinyal davranışını etkiler. Endüktif frekans modülasyonlu sayaçlar, dijital mimarileri istikrarlı uzun mesafe izlemeyi desteklediğinden birçok yapısal yer değiştirme ve genişletme bağlantısı görevine uygundur. Tel halatlı sensörler daha uzun seyahat veya dolaylı hareket yollarını yönetirken, GNSS uzak noktalarda büyük ölçekli yüzey hareketini destekler.

JMCW-21XXADT Manyetostriktif Deplasman Ölçer Kingmach deplasman portföyünde tamamlayıcı bir temassız seçenektir; titreşimli tel yer değiştirme sensörü değildir. Temassız algılama yapısı, azaltılmış mekanik aşınmanın ve mutlak doğrusal konum ölçümünün yararlı olduğu uygulamalar için tasarlanmıştır. Yayınlanan spesifikasyon IP67 korumasını, RS485 iletişimini ve -30 C ila +80 C arasında çalışmayı içerir.

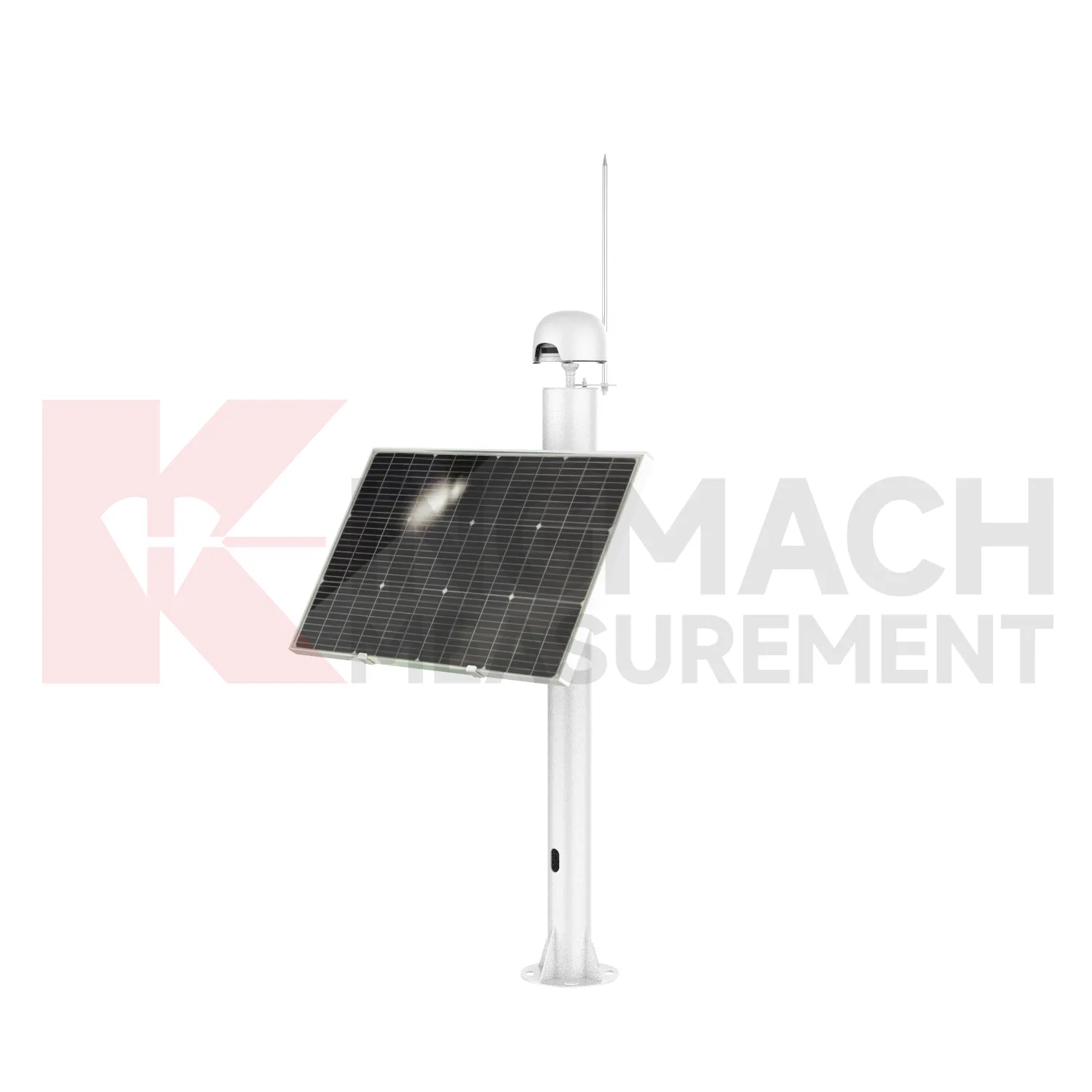

Uzak yüzey hareketi için, Entegre GNSS JMBD-1050YT çoklu takımyıldız konumlandırmayı, 4G ve RS485 iletişimini, güneş enerjisi artı lityum pille çalışmayı, IP67 korumasını ve -40 C ila +85 C ortam aralığını destekler. Gerekli çıkış, yerel eklem yer değiştirmesi yerine daha geniş bir alan üzerinde konumsal hareket olduğunda GNSS'yi seçin.

Ekran sıcaklığı, su, toz ve elektriğe maruz kalma

Sivil izleme sahaları sensörleri yağmura, yoğuşmaya, toza, çamura, titreşime, kablo çekilmesine, aşındırıcı havaya ve elektriksel bozulmaya maruz bırakır. Sızdırmazlık ve çevre sınırlarını birincil seçim kriteri olarak değerlendirin. Muhafaza, konektör, kablo girişi veya montaj yönü sahaya uymuyorsa uygun bir algılama ilkesi yine de başarısız olabilir.

Çalışma aralığını yakındaki bir meteoroloji istasyonu yerine kurulumun mikro iklimi ile karşılaştırın. Bir baraj galerisi, tünel kaplaması, köprü tabliyesi ve açıkta kalan şev çok farklı sıcaklık ve nem koşullarına sahip olabilir. Kurulum tasarımının bir parçası olarak kablo korumasını, konnektör sızdırmazlığını, drenajı, topraklamayı ve aşırı gerilim korumasını gözden geçirin.

Kingmach'ın tel halat deplasman sensörü IP67 ve -30 C ila +70 C arasında belirtilmiştir. Manyetostriktif ölçüm cihazı IP67 ve -30 C ila +80 C arasında belirtilmiştir. JMDL-49XXAT Akıllı Kalıp / Çelik Tel Deplasman Ölçer IP68'de belirtilmiştir ve ölçüm yapısı projeye uygun olduğunda daha fazla su ve toza maruz kalan kurulumlara da uygun olabilir.

İletişim ve satın alma zincirinin tamamını onaylayın

Bir yer değiştirme ölçer yalnızca sinyal, sonucu saklayan, kontrol eden ve raporlayan bir sisteme ulaştığında kullanılabilir bilgiler oluşturur. Satın almadan önce iletişim modunu, kablo mesafesini, baud hızını, kaydedici uyumluluğunu, gücü, topraklamayı, aşırı gerilim korumasını, mühendislik birimi dönüşümünü, zaman senkronizasyonunu ve veri kalitesi kontrollerini onaylayın.

RS485, saha entegrasyonunu ve daha uzun kablo mesafelerini desteklediği için sağlam dijital izlemede yaygındır. Uzak noktalar ayrıca 4G'ye, solar şarja veya pil destekli çalışmaya ihtiyaç duyabilir. Sensörü, kabloyu, kaydediciyi, muhafazayı, yazılımı, alarm mantığını ve bakım erişimini ayrı satır öğeleri yerine tek bir sistem olarak inceleyin.

JMDL-21XXAT Akıllı Genel Amaçlı Deplasman Ölçer sensör tanımlama ve kalibrasyon bilgilerini saklar ve gözetimsiz izleme için otomatik toplama ile çalışabilir. RFQ incelemesi sırasında, seçilen model için tam okuma veya günlükçü, kablolama, adresleme, yazılım eşleme ve devreye alma prosedürünü onaylayın.

Kurulum donanımını ölçümün bir parçası olarak değerlendirin

Yer değiştirme ölçümü, gerçek hareketin algılama elemanına gevşeme, bükülme hatası, sürtünme veya istenmeyen kısıtlama olmadan aktarılmasına bağlıdır. Bir sensörü onaylamadan önce kurulum çizimini inceleyin. Montaj geometrisi, beklenen hareket yönü, kablo yönlendirmesi, sıfırlama erişimi ve yapı hasarına karşı koruma, veri kalitesini etkiler.

Çatlak mastarları sağlam tabanlar ve uygun ölçüm çubukları gerektirir. JMDL-24XXAT Akıllı Esnek Deplasman Ölçer izlenen geogrid veya güçlendirilmiş malzeme ile deforme olmalıdır. JMDL-31XXAT Akıllı Çok Noktalı Deplasman Ölçer Delme, derzleme, koruyucu borular ve montaj donanımıyla birlikte farklı derinliklerde ankrajlar kullanır.

Ana kaya veya çevredeki kayanın hareketi için, JMDL-32XXAT Akıllı Tek Noktalı Ana Kaya Deplasman Ölçer flanş, sensör, rot kolu, ankraj kafası ve PVC boru tertibatı kullanır. Bu bileşenler, sensörün kaya kütlesi hareketini nasıl takip ettiğini tanımlar, dolayısıyla isteğe bağlı aksesuarlar olarak ele alınmak yerine teknik incelemeye ve teklife dahil edilirler.

Kingmach deplasman ölçer spesifikasyon haritası

Doğrulanmış Kingmach proje örnekleri

Egongyan Yalnızca Demiryolu Köprüsü, Chongqing (2019)

Egongyan Yalnızca Demiryolu Köprüsü izleme projesi kapsamındaki kablo kuvveti, sapma, çatlak ve çevresel izleme. Proje ekipman listesi, JMDL-22XXAT Akıllı Çatlak Ölçer'in yanı sıra gerinim, yük, eğim, ivme, sıcaklık-nem, yağış, rüzgar ve otomatik toplama ekipmanlarını içerir. Bir köprü RFQ'su için bu örnek, koordineli bir izleme zincirinin parçası olarak neden bir çatlak ölçerin belirtilmesi gerektiğini gösterir. Alıcılar, ölçüm cihazını yalnızca çözünürlüğe göre seçmek yerine, çatlak veya bağlantı aralığını, montaj konumunu, çevreye maruz kalmayı, toplama arayüzünü ve alarm eşiğini birlikte tanımlamalıdır.

Kurulum başlamadan önce her nokta için ölçüm temel çizgisini, koruyucu donanımı, inceleme erişimini ve devir teslim kabul kriterlerini kaydedin.

Yuping-Panzhou Otoyolu, Guizhou (2023)

Yuping-Panzhou Otoyolu projesi tünel yerleşimi, kemer-bel yakınsaması, çatlak ve yapısal gerinimin izlenmesini içeriyordu. Uygulama listesi, hidrostatik seviye ve titreşimli tel gerinim aletlerinin yanı sıra Akıllı Çatlak Ölçer ve lazer yer değiştirme ölçümünü içerir. Bu durum tünel deformasyonuna çok parametreli bir yaklaşımı desteklemektedir: yerel çatlak açılması, yakınsama, oturma ve gerinim farklı mühendislik sorularına yanıt vermektedir. Tedarik için, her bir yer değiştirme noktasının nereye kurulduğunu, hareketin beklenen yönünü ve büyüklüğünü, okumanın izleme platformuna nasıl ulaştığını ve hangi eşiğin incelemeyi veya yükseltmeyi başlatacağını belirtin.

Kurulum planında ayrıca referans noktası, montaj toleransı, kablo koruması, devreye alma testi ve daha sonraki bakım için erişim yöntemi de belirtilmelidir.

Changde Rüzgar Enerjisi Kulesi, Hunan (2025)

Changde Rüzgar Enerjisi Kulesi projesi izlenen temel oturması, destek halatı kuvveti, yapısal titreşim, geçiş bölümü çatlakları ve gerinim. İlgili ekipmanı, daha geniş bir sensör paketinin parçası olarak JMLS-22XXADT Tel Halat Deplasman Sensörünü içerir. Bu örnek, uzun mesafeli veya dolaylı hareketin diğer yapısal tepkilerle izlenmesi gerektiğinde faydalıdır. Seçim sırasında kablo yolunu, hareket aralığını, dönüş yönünü, montaj stabilitesini, muhafazanın açıklığını, iletişim yolunu ve inceleme erişimini tanımlayın. Bu ayrıntılar, sensörün yapısal hareketi gevşeklik, sürtünme veya mekanik müdahale olmadan takip edip etmediğini belirler.

Kabul, kontrollü bir seyahat kontrolü, temel okuma, kablo incelemesi ve çıkışın atanan izleme kanalına ulaştığının onaylanmasını içermelidir.

Fiyatlandırma, belgeler ve ticari şartlar

Deplasman ölçüm cihazı fiyatlandırması tam modele, aralığa, çıkışa, kablo uzunluğuna, kurulum donanımına, kaydediciye, muhafazaya, güç sistemine, yazılıma, miktara, kalibrasyon belgelerine ve teslimat kapsamına bağlıdır. Bu girdiler olmadan kamuya açık bir dolar aralığı yanıltıcı olacaktır. Konfigürasyona dayalı bir teklif isteyin ve tedarikçileri aynı malzeme listesiyle karşılaştırın.

JMDL-52XXADT için mevcut ticari bilgiler, tek parça minimum siparişi, müzakere edilen fiyatı, peşin T/T'yi, karton veya tahta sandıkta paketlemeyi ve tam ödemenin ardından 30 gün içinde sevkiyatı gösterir. Yapılandırma, miktar, özelleştirme ve proje takvimi nihai teklifi değiştirebileceğinden resmi teklifteki tüm ticari şartları onaylayın.

• Uygulamayı, beklenen hareketi, gereken aralığı, çözünürlüğü, doğruluğu ve alarm eşiğini sağlayın.
• Çalışma sıcaklığı, suya ve toza maruz kalma, kablo yolu, güç, iletişim ve veri kaydedici gerekliliklerini belirtin.
• Gerekli braketleri, çubukları, ankrajları, flanşları, koruyucu tüpleri, muhafazaları ve kurulum hizmetlerini listeleyin.
• Veri sayfasını, kalibrasyon bilgilerini, kablolama tanımını, kurulum kılavuzunu, garanti koşullarını, paketlemeyi, teslim süresini ve geçerli sertifika belgelerini isteyin.

Mühendisler için satın alma öncesi kontrol listesi

• Yer değiştirme tipini tanımlayın: çatlak genişliği, eklem hareketi, oturma, uzun hareket, yüzey hareketi, kaya tabakası hareketi veya ana kaya deformasyonu.
• Aralığı normal, mevsimsel, inşaat aşaması ve uyarı düzeyindeki hareket için kenar boşluğuyla ayarlayın.
• Çözünürlüğü, doğruluğu, tekrarlanabilirliği, kararlılığı ve sıcaklık etkisini birlikte kontrol edin.
• Ölçüm noktasında su, toz, titreşim, korozyon, yıldırım ve kurulum yönünü doğrulayın.
• Çıkışı, gücü, kablo mesafesini, kaydedici uyumluluğunu, yazılım haritalamasını ve uzaktan iletişimi doğrulayın.
• Braketleri, tabanları, çubukları, ankrajları, flanşları, koruyucu tüpleri ve derz dolgu gerekliliklerini gözden geçirin.
• Kalibrasyon verilerini, seri tanımlamayı, kablolama ayrıntılarını, kurulum çizimlerini ve devreye alma kılavuzunu isteyin.
• Satın alma siparişini vermeden önce yapılandırmayı, miktarı, paketlemeyi, teslimatı, garantiyi, ödemeyi ve satış sonrası desteği onaylayın.

Sık sorulan sorular

Son not: Satın almadan önce her spesifikasyonu proje tasarımına, yerel çevreye, izleme eşiğine, kurulum çizimine ve veri toplama mimarisine göre onaylayın.
