Baraj otomatik izleme, su basıncı, jeolojik hareket ve doğal çevrenin etkileri altında barajın yapısal durumunu, sızıntı koşullarını ve işletme güvenliğini sürekli olarak izlemek için baraj gövdesi, baraj temeli ve çevre alanlara yerleştirilen algılama cihazları ve uzaktan veri sistemlerini kullanan teknik bir sistemdir. Bu sistem, baraj deformasyonu ve sızıntı gibi risklere karşı uyarıda bulunarak taşkın kontrolü, enerji üretimi ve su temini gibi rezervuar fonksiyonlarının güvenli bir şekilde çalışmasını sağlar. Bunun özü, "baraj gövdesi-su kütlesi-jeolojisi" arasındaki dinamik etkileşimi yakalamak ve baraj gövdesinin tüm kapsamını kapsayan bir güvenlik izleme ağı oluşturmaktır.

Ücretsiz danışmanlık

Öğeleri İzleme

Özellikler

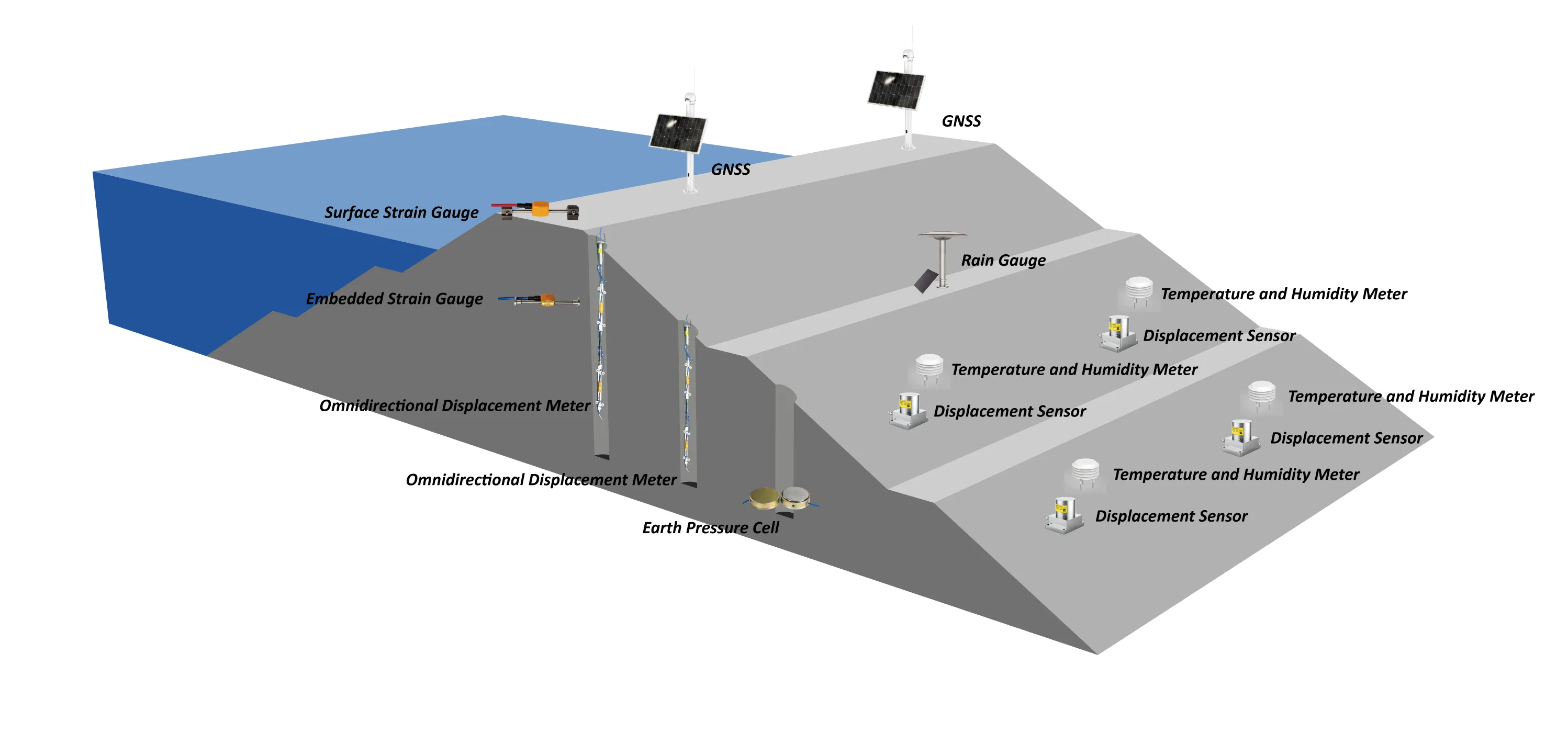

Baraj otomatik izlemesi, üç ana kategoriye ayrılan özel izleme faktörleriyle birlikte "yapısal stabilite - sızıntı güvenliği - operasyonel güvenilirlik" temel hedeflerine odaklanmalıdır.:

Baraj Yapısı İzleme

Barajın ana yapısının mekanik ve deformasyon durumunu yansıtır ve baraj güvenliğinin değerlendirilmesinde temel bir gösterge görevi görür.:

1、Deformasyon izleme: Baraj yerleşimini (baraj tepesi ve baraj eğiminin farklı yüksekliklerinde), yatay yer değiştirmeyi (baraj tepesinin yatay yer değiştirmesi, baraj gövdesinin memba-mansap yönünde yer değiştirmesi), baraj eğimini (baraj ekseni yönü boyunca dikeylik sapması) ve baraj bağlantılarının açılma derecesini (beton barajların enine ve boyuna bağlantıları), vb. içerir.

2、Gerilim ve gerinim izleme: Baraj gövdesinin beton gerilimini (ağırlıklı barajların baraj topuğu ve baraj ayağı gibi gerilimin yoğunlaştığı alanlar), baraj gövdesinin gerilimini (baraj tepesi ve kemer barajlarının baraj ayağı), baraj temel kaya kütlesinin gerilimini ve kesme duvarının gerilimini vb. içerir.

3. Yapısal bütünlüğün izlenmesi: Baraj çatlaklarını (genişlik, derinlik ve beton barajlarda yüzey çatlaklarının gelişimi), baraj genleşme derzlerindeki su durdurma arızasını ve baraj gövdesinin yapısal titreşimini (güçlü deprem etkileri altında) vb. içerir.

Sızıntı ve Hidrolojik İzleme

Barajın ve baraj temelinin sızıntı durumunu ve rezervuar hidrolojik parametrelerini hedefler.:

1、Sızıntı izleme: Baraj gövdesinin sızıntı akışını (baraj drenaj delikleri), baraj temelinin sızıntı akışını (baraj temeli drenaj sistemi), sızıntı suyu seviyesini (baraj gövdesinin serbest hattı), sızıntı basıncını (baraj temelinin yükselme basıncı) ve baypas sızıntısını (baraj ayağındaki sızıntı) vb. içerir.

2、Hidrolojik izleme: Rezervuar su seviyesini (rezervuar içindeki su seviyesindeki değişiklikler), mansap su seviyesini (taşkın deşarjı sırasında mansap nehir kanalının su seviyesi), içeri akış deşarjını, çıkış deşarjını ve su sıcaklığını (baraj gövdesinin termal stresini etkileyen) vb. içerir.

Çevre ve Yük İzleme

Barajın yapısal güvenliğini etkileyen dış çevresel faktörleri ve işletme yüklerini kapsar.:

1、Çevresel faktörler: Hava sıcaklığını (baraj gövdesindeki sıcaklık değişiklikleri), yağışları (rezervuar alanı çevresindeki yamaçların stabilitesi), depremleri (sismik yer ivmesi) ve rüzgar dalgalarını (barajın önündeki dalgaların baraj gövdesine etkisi) vb. içerir.

2、İşletme yükleri: Su basıncını (baraj gövdesi tarafından taşınan hidrostatik basınç ve hidrodinamik basınç), sediman basıncını (barajın önündeki sedimantasyon nedeniyle baraj gövdesi üzerinde oluşan ek yük) ve buz basıncını (soğuk bölgelerde baraj yüzeyindeki buz katmanlarından baraj gövdesine baskı) vb. içerir.
