Akıllı Çok Noktalı Deplasman Ölçer JMDL-31XXAT

Genel Ürün Bilgileri

Ürün İş Koşulları

Tanım

giriiş:

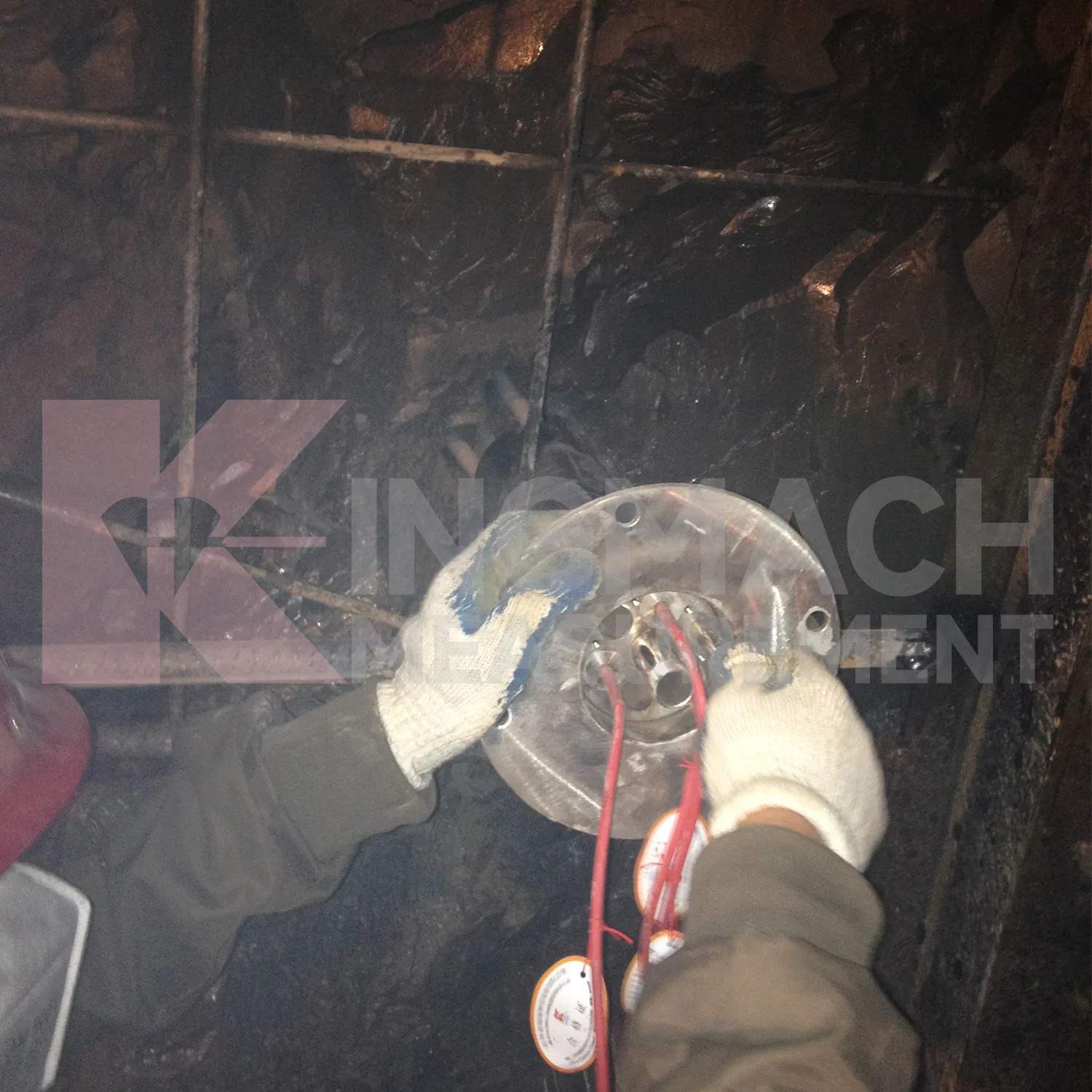

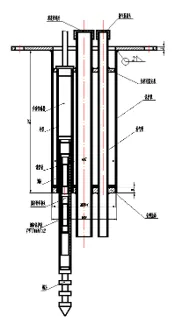

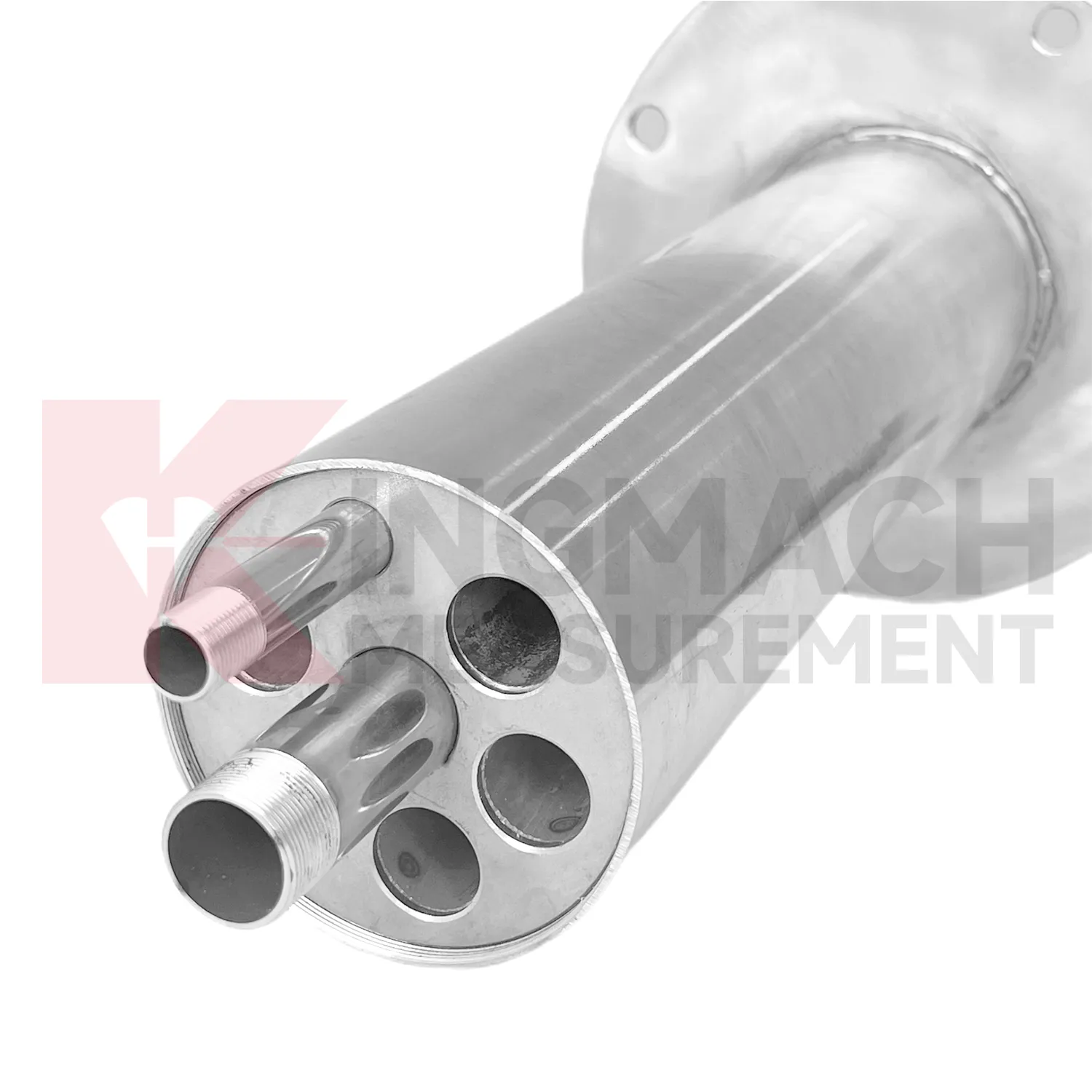

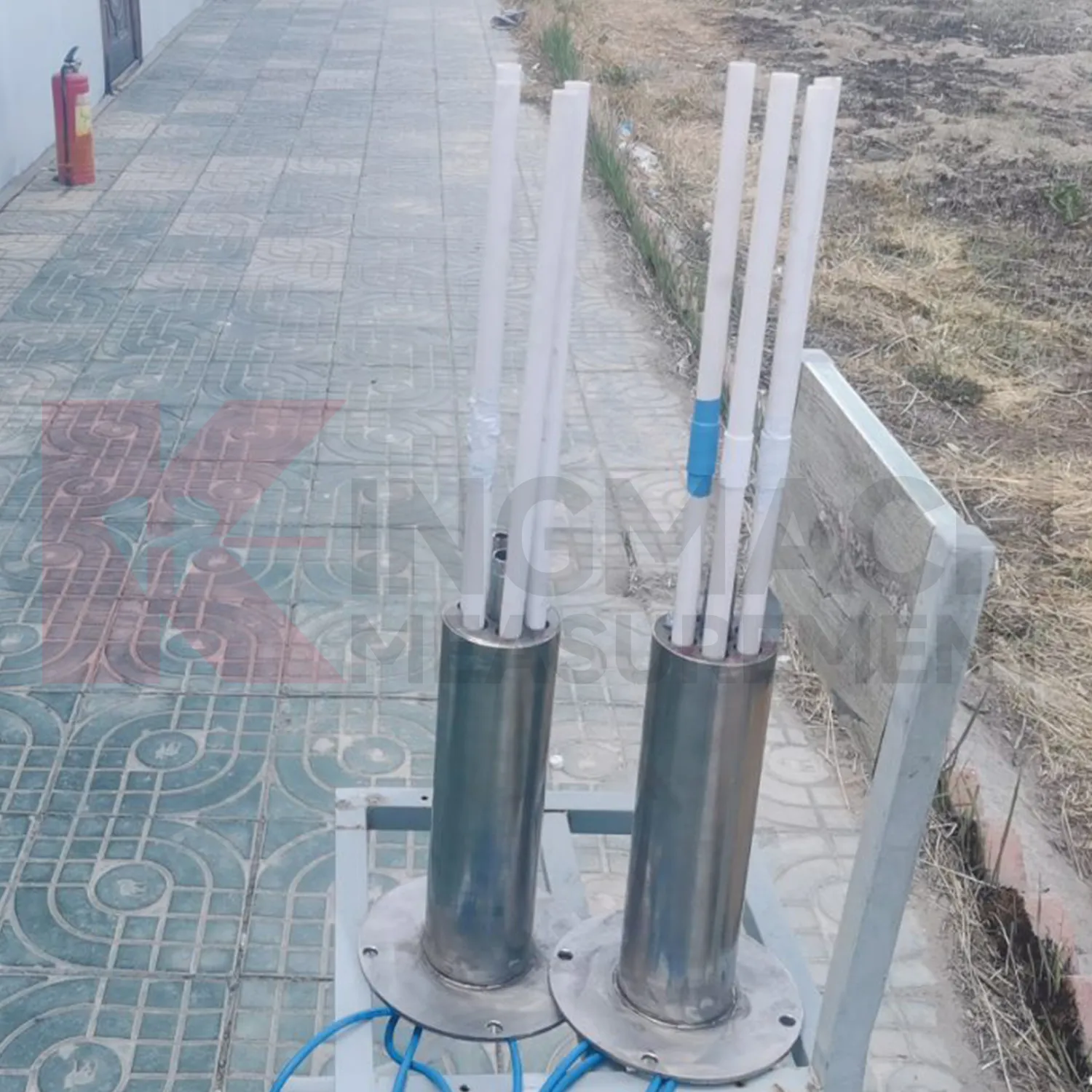

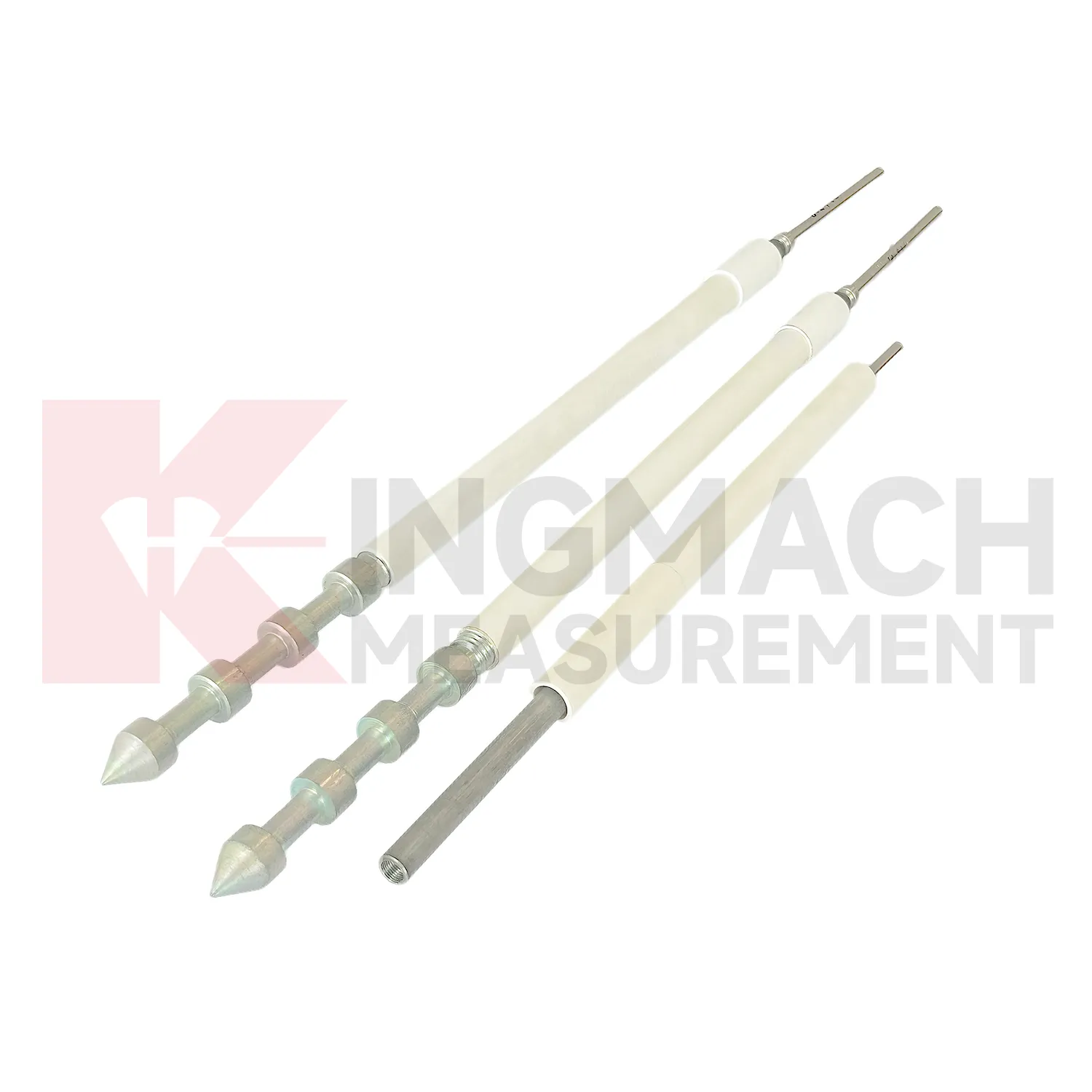

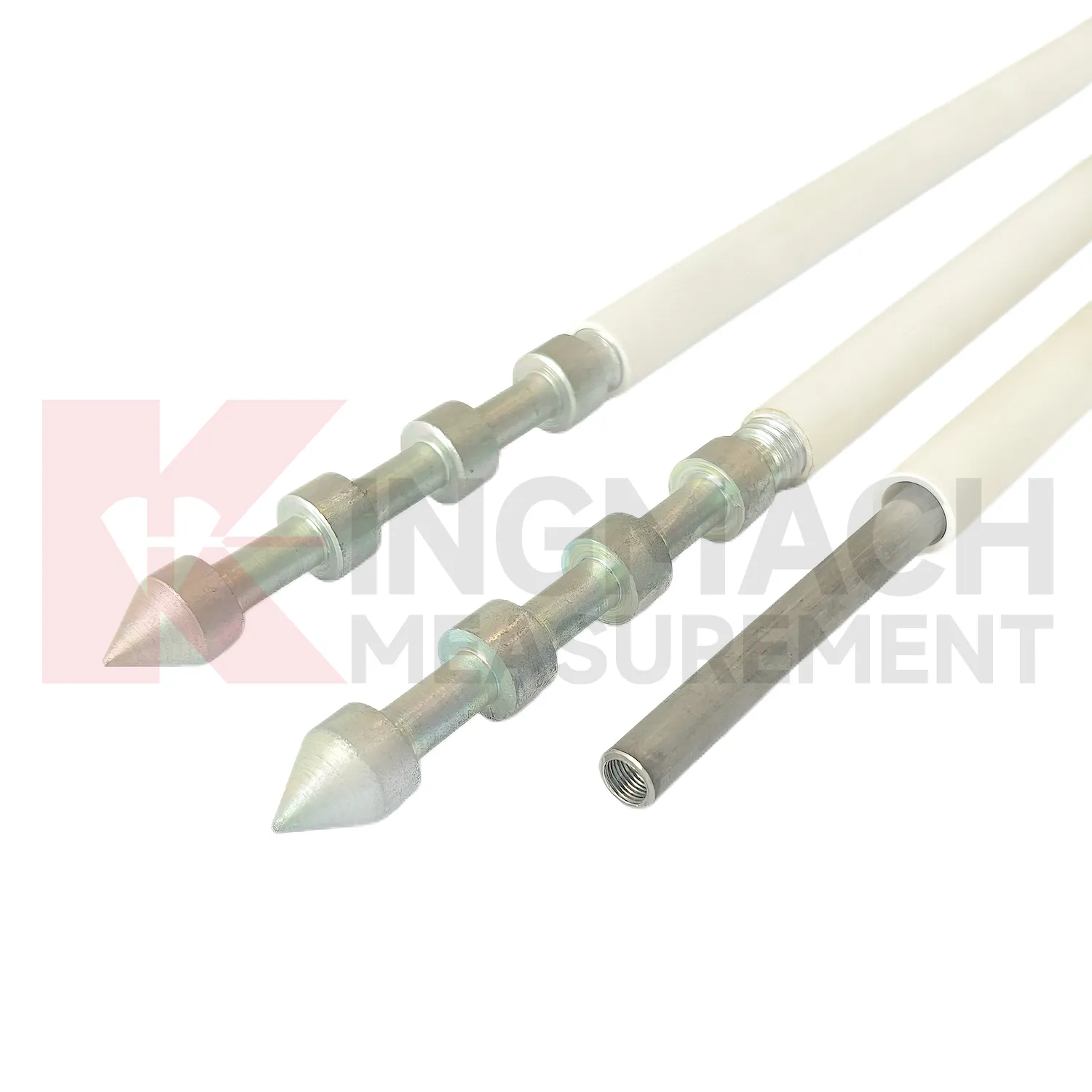

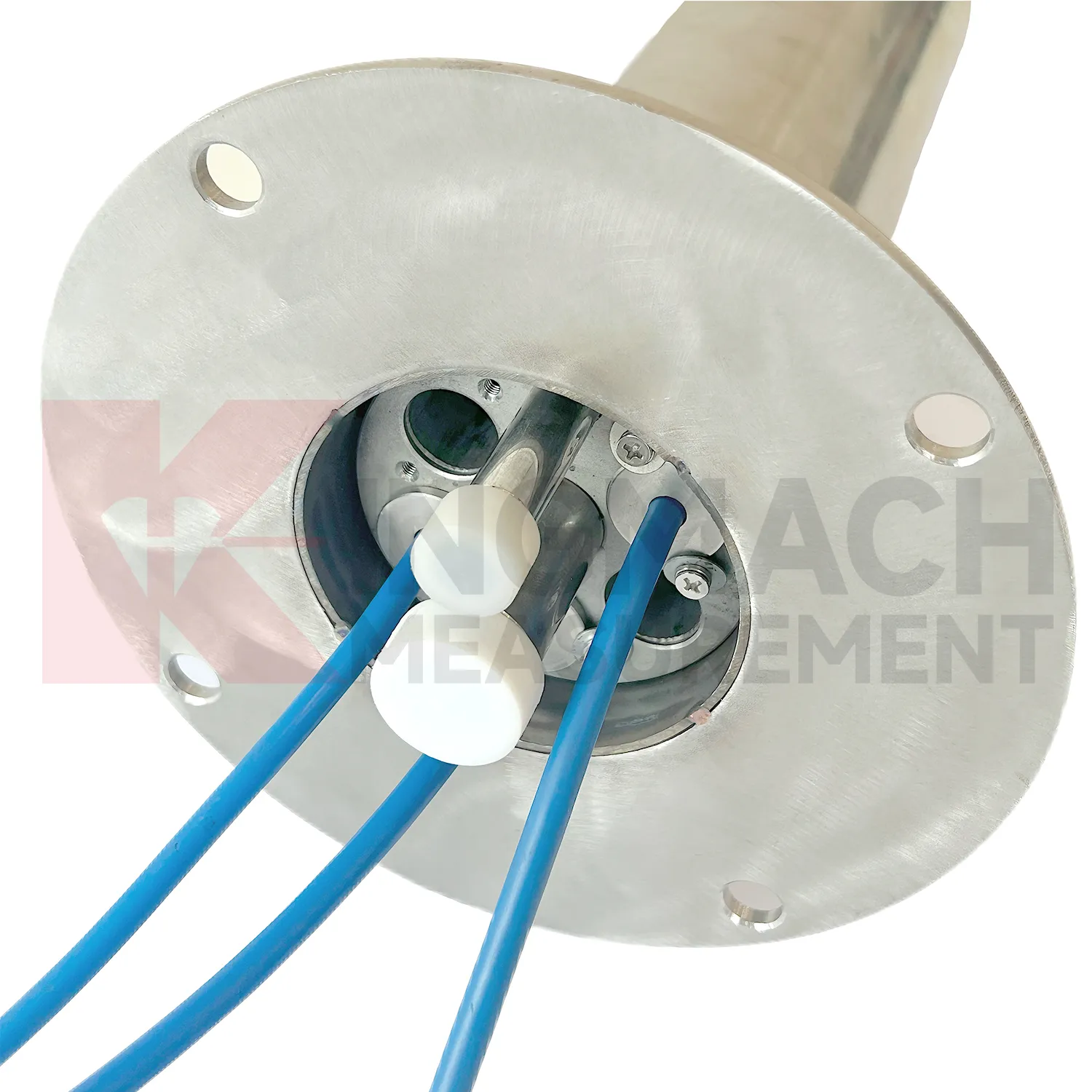

JMDL-31XXAT serisi Akıllı Çok Noktalı Deplasman Ölçer, çeşitli kaya katmanlarının yer değiştirme koşullarını anlamak amacıyla tünellerde, kaya yamaçlarında, temel çukurlarında vb. çevredeki kayanın farklı katmanlarındaki yer değiştirmeyi ölçmek için kullanılır. Ürün, 3-5 noktayı destekleyen çok noktalı kurulum kitiyle birlikte deplasman göstergeleri, PVC ölçüm çubuğu koruyucu tüpler, ankraj başlıkları, çok noktalı kurulum kitleri vb.'den oluşur. Delme ve enjeksiyon yoluyla monte edilen farklı derinliklerdeki ankraj başlıkları farklı kaya katmanlarına sabitlenir. Kurulum yöntemi kaya bulonu yapımına benzer olup basitlik ve rahatlık sunar. Her bir ölçünün yer değiştirme değişimleri ölçülerek farklı kaya katmanlarının yer değiştirme koşulları analiz edilir.

Ürün Özellikleri:

1. Endüktif manyetik akı frekans modülasyonu prensibine göre tasarlanan ürün, daha yüksek stabilite, güvenilirlik ve dayanıklılık sunar. Endüktif frekans modülasyonlu prensip, bir frekans sinyali veren bir LC salınım devresini oluşturan bir endüktif algılama elemanını, entegre devreleri ve rezonans kapasitörlerini içerir. Ölçme çubuğu bobin içinde yer değiştirdiğinde, manyetik isteksizliği ve bobin endüktansını değiştirir, böylece salınım devresinin çıkış sinyali frekansını değiştirir. Ölçüm çubuğu sarmal bobine girdikçe manyetik isteksizlik azalır, endüktans artar ve frekans düşer. Uygun çubuk malzemelerinin seçilmesi ve helisel bobin yapısının, kapasitör ve devrelerin optimize edilmesiyle, çubuğun hareket aralığı içindeki çıkış sinyali frekansı değişiklikleri, yer değiştirme ile kesin bir doğrusal ilişki sergiler. Çubuk ve bobin temassız bir şekilde çalıştığından sistem kurulum ve kullanım sırasında hasarlara karşı dayanıklıdır.

2. Yer değiştirme ölçer, akıllı depolama özelliklerine sahip dahili bir bellek çipi içerir. Fabrika ayarları sensör modeli, seri numarası ve kalibrasyon katsayıları gibi parametreleri kalıcı olarak saklar. Ölçüm süresi, sıcaklık (sıcaklığa duyarlı modeller için), mutlak yer değiştirme, bağıl yer değiştirme ve sıfır noktası değerleri dahil olmak üzere 600'e kadar ölçüm verisi örneğini kaydedebilir.

3.Tam dijital algılama, distorsiyonsuz uzun mesafe sinyal iletimi ve güçlü anti-parazit özelliği sağlar.

4. Mükemmel yalıtım özellikleri ve su geçirmez dayanıklılık.

5.Şirketin kapsamlı test cihazıyla eşleştirildiğinde, yer değiştirme değerleri doğrudan görüntülenerek sezgisel, basit ve hızlı ölçümlere olanak sağlanır.

6. Şirketin otomatik veri toplama sistemiyle entegrasyon, gözetimsiz izlemeye veya uzaktan kontrole olanak tanır.

Uygulamalar

JMDL-31XXAT serisi Akıllı Çok Noktalı Deplasman Ölçer, çeşitli kaya katmanlarının yer değiştirme koşullarını anlamak amacıyla tünellerde, kaya yamaçlarında, temel çukurlarında vb. çevredeki kayanın farklı katmanlarındaki yer değiştirmeyi ölçmek için kullanılır.
