GNSS JMBD-1050

Genel Ürün Bilgileri

Ürün İş Koşulları

Tanım

giriiş:

GNSS, çoklu takımyıldızı ve çok frekanslı yüksek hassasiyetli konumlandırmayı destekleyen, yüksek performanslı ve yüksek hassasiyetli Çip Üzerinde Sistem (SoC) kullanılarak geliştirilmiş yeni nesil, her türlü hava koşuluna uygun, gözetimsiz otomatik konumlandırma sistemidir. Çin'in BeiDou Navigasyon Uydu Sistemi (BDS B1/B2), Amerika Birleşik Devletleri'nin GPS'i (L1/L2), Rusya'nın GLONASS'ı (L1/L2) ve Avrupa'nın Galileo'sundan (E1/E5b) gelen sinyallerle uyumludur. Mühendislik projelerindeki izleme noktalarına yerleştirilen bir veya daha fazla konumlandırma ünitesinden oluşan sistem, yatay ve dikey yer değiştirmeleri ölçer. Bu sistem, her türlü hava koşuluna uygun, insansız, otomatik bir yer değiştirme ölçüm sistemi oluşturur.

Çalışma Prensibi:

1.Sensör prensibi:

Yüksek performanslı ve yüksek hassasiyetli SoC çiplerini temel alan yeni nesil GNSS konumlayıcılar, tüm sistemin çoklu frekansta yüksek hassasiyette konumlandırılmasını destekler. Yapay dünya uydularından atom saati zamanlama sistemleriyle sinyaller alıp nokta ölçümleri yapan bir teknolojidir. Konumlandırıcı en az dört uydunun zamanlama kodlamasını alır ve konumlayıcının konumu çözme yoluyla elde edilebilir ve dinamik izleme gerçekleştirilebilir.

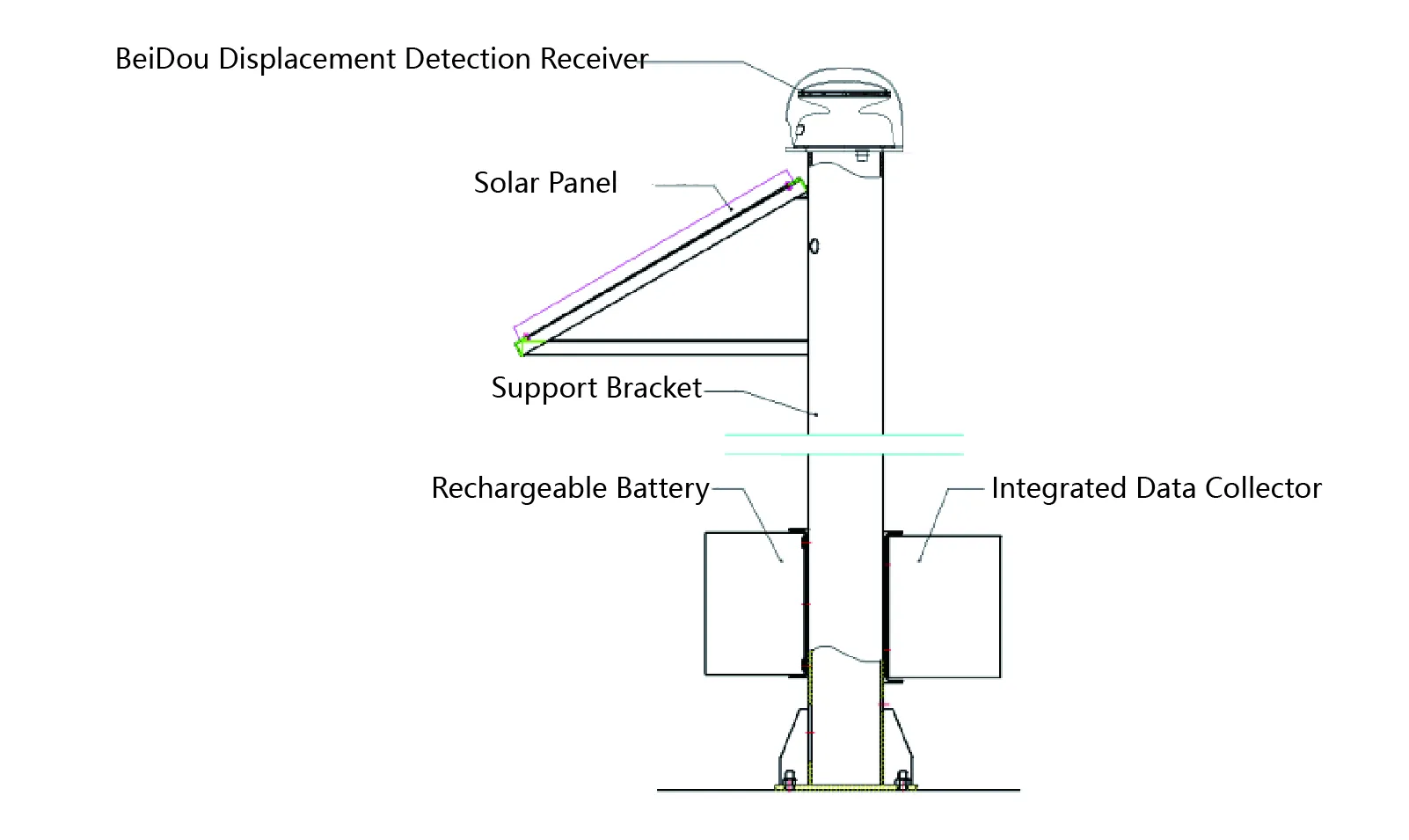

GPS Uzaktan Yer Değiştirme Ölçüm Sistemi, bir GNSS (tam sistem) konumlayıcı, montaj braketi, güneş panelleri, piller vb.'den oluşur.

2.Sistem prensibi:

Birden fazla konumlandırma cihazından oluşan bir sistem, karşılıklı bağlantı yoluyla koordineli diferansiyel hesaplama gerçekleştirirken kendi konumlarını ölçer ve yüksek hassasiyetli göreceli yer değiştirme ölçümlerine olanak tanır. Bu tür mühendislik projelerinde konumlayıcı, veri noktası, test noktası ile eşit şekilde düzenlenebilmekte, test noktasının veri noktasına göre yüksek hassasiyetli konum değişim değerini elde etmektedir.

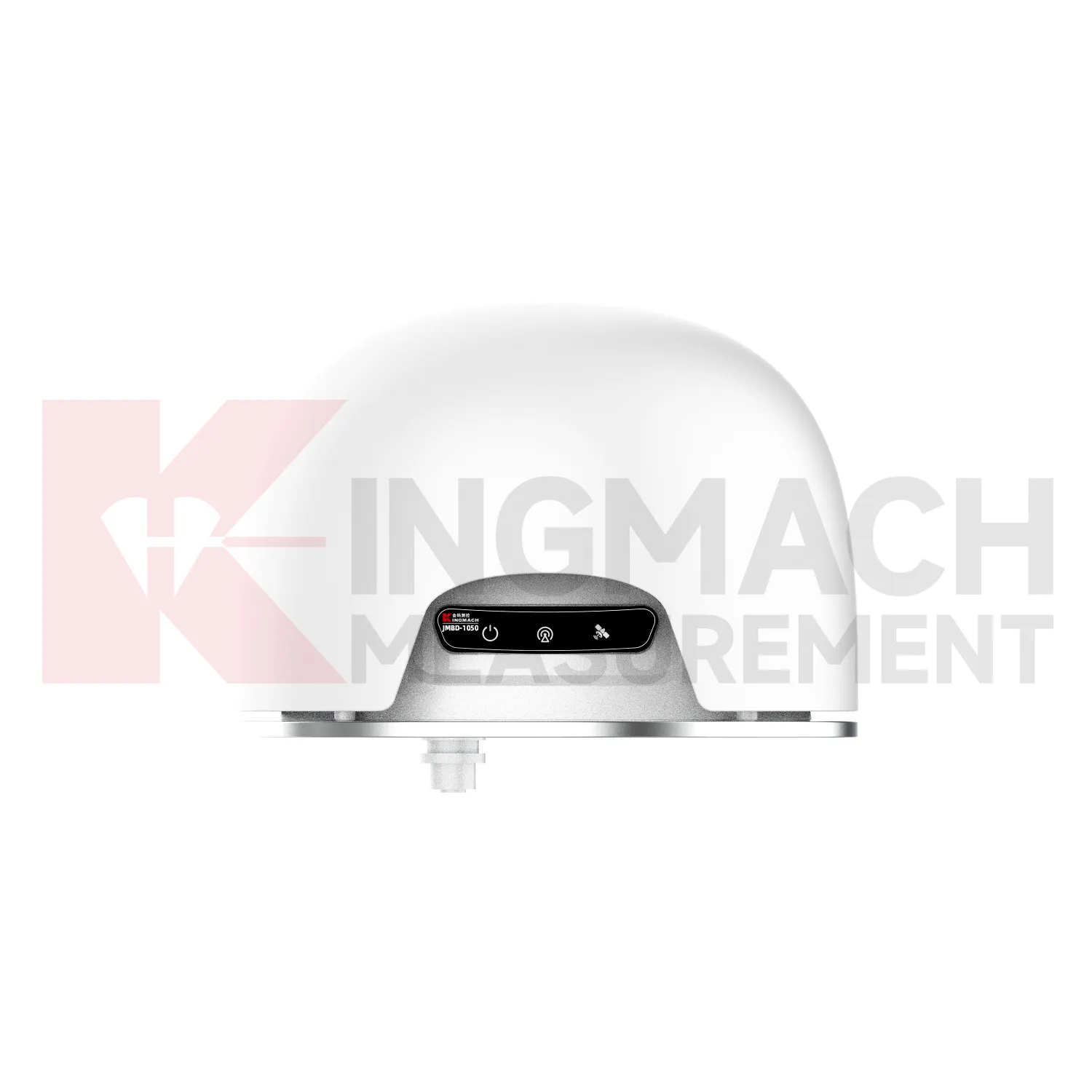

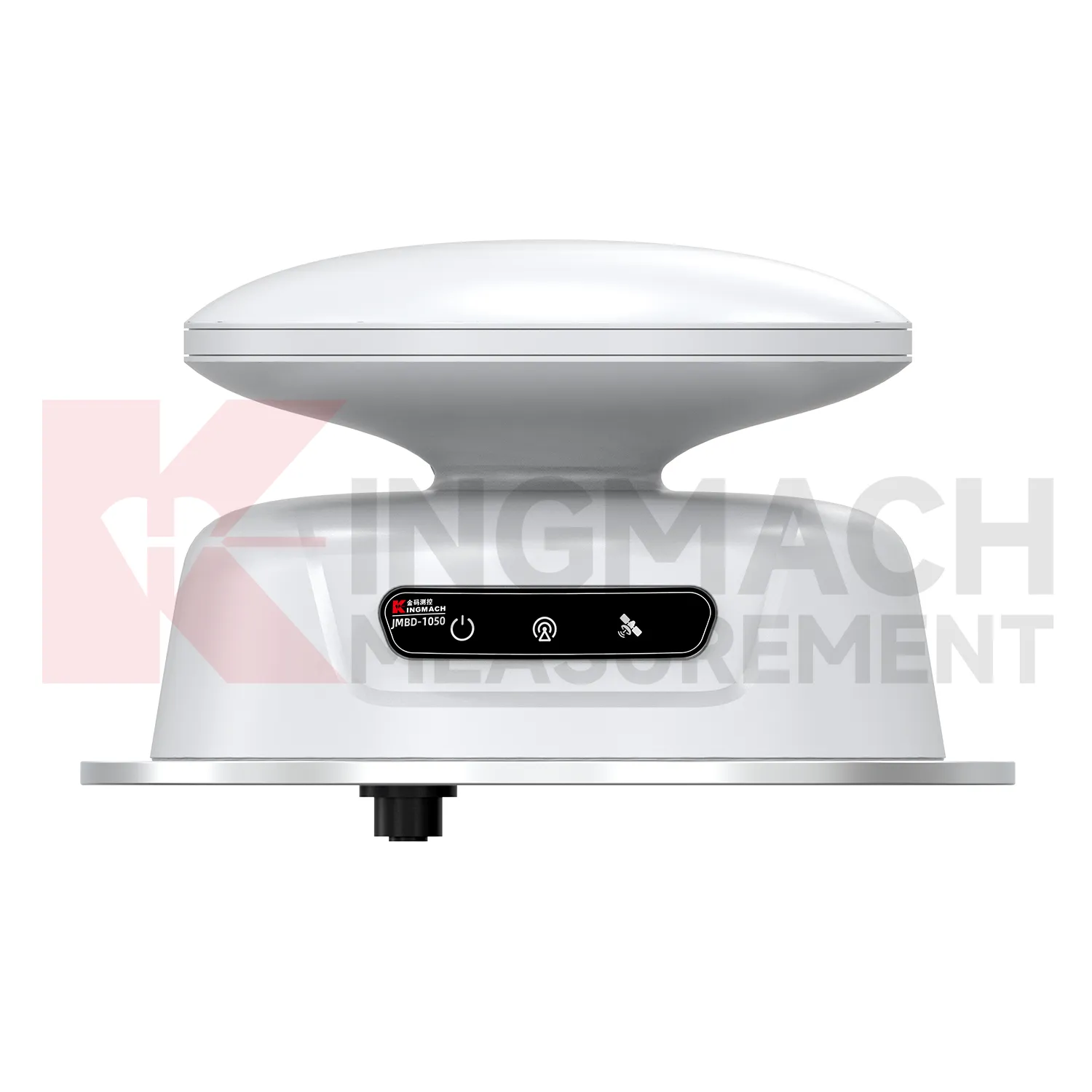

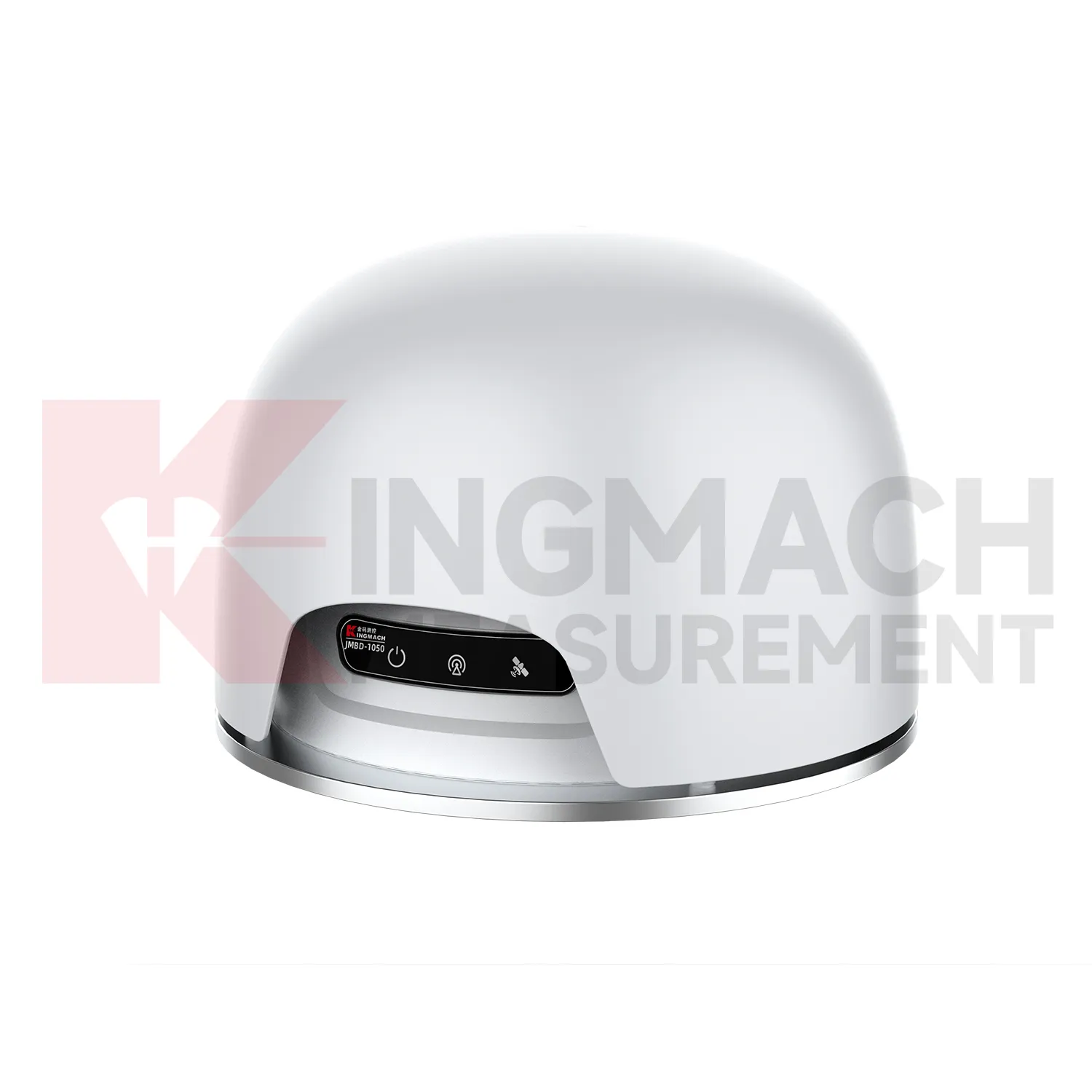

Ürün Görünümü:

JMBD-1050 ana panelinde 3 gösterge ve 1 arayüz bulunur.

1.Güç Gösterge Işığı: Yanan güç bağlı olduğunu gösterir;

2.4G Gösterge Işığı: Yanan normal 4G ağ iletişimini gösterir;

3. GNSS Konumlandırma Gösterge Işığı: Yanan, başarılı konumlandırmayı gösterir;

4. Güç Arayüzü ve RS485 İletişim Arayüzü.

Uygulamalar

Yapısal göreceli yer değiştirme değişikliklerinin hassas ölçümünü elde etmek için yamaçlar, yüksek hızlı demiryolları, köprüler, binalar, madenler ve barajlar gibi mühendislik alanlarında yaygın olarak uygulanır.
