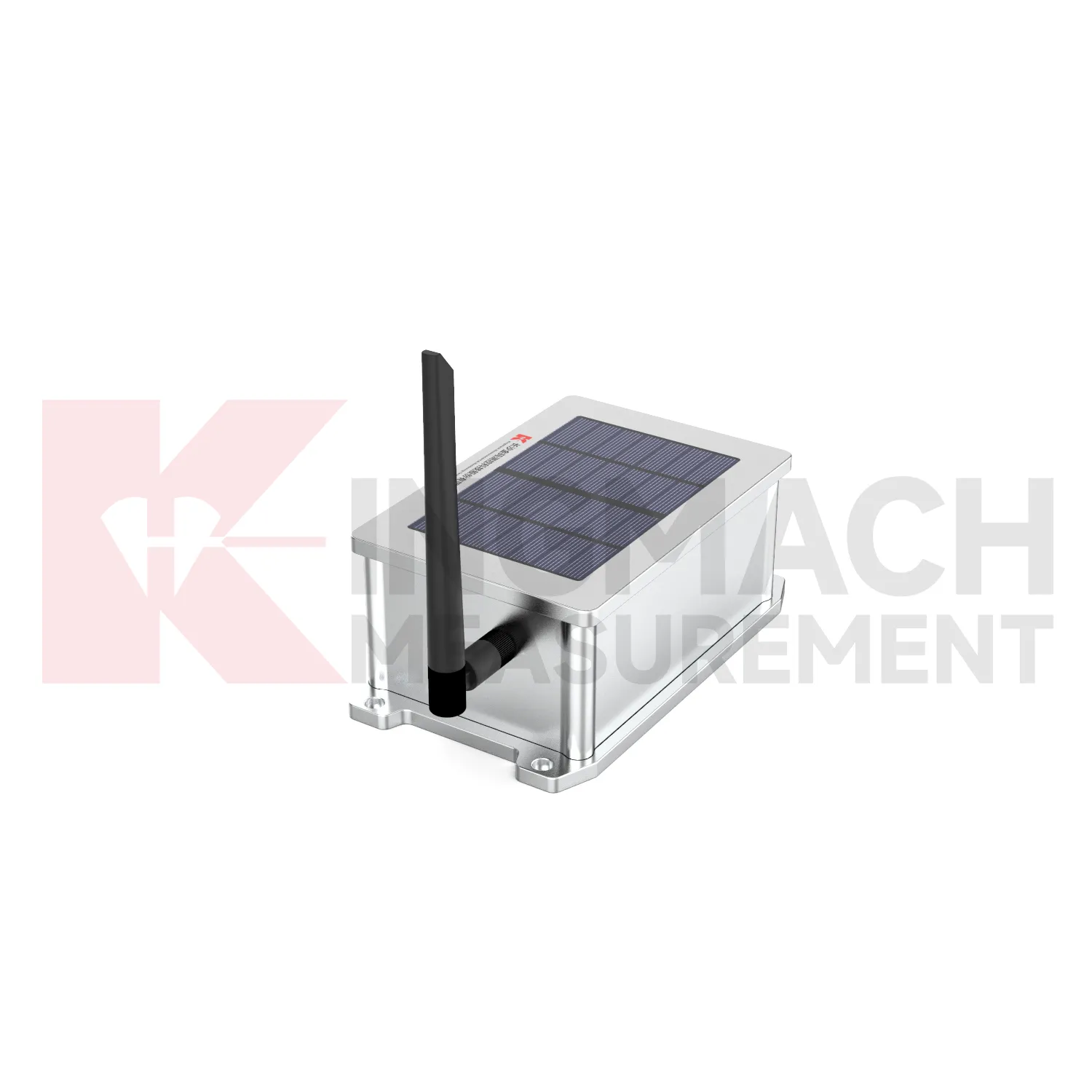

Entegre Kapsamlı Toplama Modülü JMZX-4/8GH-RTU

Genel Ürün Bilgileri

Ürün İş Koşulları

Tanım

giriiş:

Entegre Kapsamlı Toplama Modülü (JMZX-4/8GH-RTU), şirketimiz tarafından başlatılan otomatikleştirilmiş çok sinyalli kapsamlı bir toplama modülüdür. Titreşimli tel, voltaj, direnç ve RS485 gibi sinyal türlerine ait sensörlerden veri toplayabilir. Modül, solar şarj kontrol devresini, lityum pili, kablosuz 4G modülünü, parametre depolamayı, veri toplamayı vb. birleştirerek toplama, güç kaynağı ve veri yükleme entegrasyonunu gerçekleştirir. Ürün, çeşitli jeoteknik mühendislik ve yapıların (rezervuar barajları, köprüler, tüneller, şevler, harap evler, madenler, nükleer enerji santralleri ve sivil binalar vb.) güvenlik izleme projelerinde kullanılabilir ve mühendislik inşaatı ve işletme yöneticileri için projenin mevcut durumu ve güvenliği ile ilgili veri desteği ve karar temeli sağlar. Kompakt boyut, su geçirmez ve toz geçirmez özelliklere sahip taşınabilir bir tasarımı benimser.

Ürün Özellikleri:

1. Otomatik tanımlamayı ve akıllı hesaplamayı destekleyen ve fiziksel miktarları (stres, yük, yer değiştirme, sıcaklık vb.) otomatik olarak hesaplayan ve bunları otomatik olarak raporlayan son derece akıllı ve modüler entegre bir tasarımı benimser.

2. Uzaktan yükseltme ve bakımı destekleyerek gerçekten gözetimsiz çalışmayı sağlar.

3. Güçlü bilgi işlem ve işleme yeteneklerine sahip 32 bitlik bir mikroişlemci kullanır ve sistem verimliliğini büyük ölçüde artırır.

4. Type-C arayüzü üzerinden harici şarjı destekler.

5. RS485 veri yolu tipi sensörler, akıllı endüktif frekans modülasyonlu sensörler, titreşimli telli sensörler, voltaj sinyali sensörleri ve 3k termistör termometreleri gibi çeşitli sensör türlerine erişebilir.

6. Sensör arayüzlerinin tümü izole edilmiş bir tasarıma sahiptir ve modülün yıldırımdan korunma performansını büyük ölçüde artırır.

7. Dahili 4G/5G tüm ağ iletişimi, kullanıcı SIM kartlarını ve IoT'ye özel ağ kartlarını (APN kartları) destekler ve harici ağdan geçmeden doğrudan dahili ağ sunucularına veri yüklemeyi destekler. TCP, MQTT ve HTTP gibi kullanıcı tarafından özelleştirilmiş protokolleri destekler ve 4'e kadar veri merkezi adresine gönderme desteğiyle belirli platformlara veri yüklemeyi destekler.

8. Düşük güçlü tasarım. Zamanlanmış toplamayı ayarladıktan sonra, güç tüketimini azaltmak için ölçüm yapılmayan süre boyunca otomatik olarak uyku moduna girer. Otomatik zamanlamayı ve uzaktan uyandırmayı destekler.

9. Modül, gerçek zamanlı toplama, tekli toplama, zamanlı toplama, eşikle tetiklenen toplama ve aktif yükleme gibi birden fazla toplama yöntemini destekler. Zamanlanmış toplama aralığı parametresi yapılandırılabilir (1 dk~24 saat) ve şifreli toplama, eşiğe göre otomatik olarak gerçekleştirilebilir. Ağ bağlantısı kesildiğinde verilerin otomatik olarak saklanmasını destekler. Yerleşik depolama kapasitesi, geçmiş verilerin 1 yıldan fazla süreyle kaydedilmesini destekler ve çevrimdışı iletim/yeniden iletim işlevlerini destekler.

10. Modül, uzun vadeli veri toplamayı mümkün kılan, yerleşik bir güneş enerjisi şarj kontrol devresine sahip bir güneş panelini ve yerleşik bir lityum pili entegre eder. Yarım saatte bir toplama sıklığıyla, ardı ardına 30 bulutlu ve yağmurlu gün boyunca normal şekilde çalışabilir.

11. Taşıması kolay, kompakt boyutlu, su geçirmez ve toz geçirmez.

Özellikler

1. Güç Kaynağı Yöntemi: Dahili Pil Güç Kaynağı
2. Şarj Gerilimi: DC5V
3. Modül Kanalları:

JMZX-4GH-RTU: 1×RS485 Bus Toplama Kanalı, 4×Analog Sinyal Toplama Kanalı

JMZX-8GH-RTU: 1×RS485 Bus Toplama Kanalı, 8×Analog Sinyal Toplama Kanalı

4. Çalışma Sıcaklığı: -30~+60℃
5. Çalışma Nemi: %0-95 RH
6. CH1-CH4/CH8 modülü, titreşimli tel tipi, endüktif frekans modülasyonlu tip, voltaj tipi, direnç tipi ve frekans tipi gibi sensörlere erişebilir. Ölçüm doğruluğu ve çözünürlüğü aşağıdaki gibidir:

   Sensör Tipi	Ölçüm Doğruluğu	Çözünürlük
   Titreşimli Tel	Frekans: ±0,2Hz; Sıcaklık: 0,5℃	Frekans: ±0,01Hz; Sıcaklık: 0,1℃
   Endüktif Frekans Modülasyonlu Yer Değiştirme Ölçer	Yer Değiştirme: %0,5 FS; Sıcaklık: 0,5℃	Yer Değiştirme: 0,1 mm; Sıcaklık: 0,1℃
   Standart Analog	Gerilim: %0,1FS; Akım: %0,1FS	Gerilim: <0,1mV; Akım: 0,5uA
   Rezistans	Direnç Değeri: 10Ω	Direnç Değeri: 0,1Ω

7. Koruma Sınıfı: IP67

8. Güç Tüketimi: Beklemede: <3 mW; Çalışıyor: <1,5W

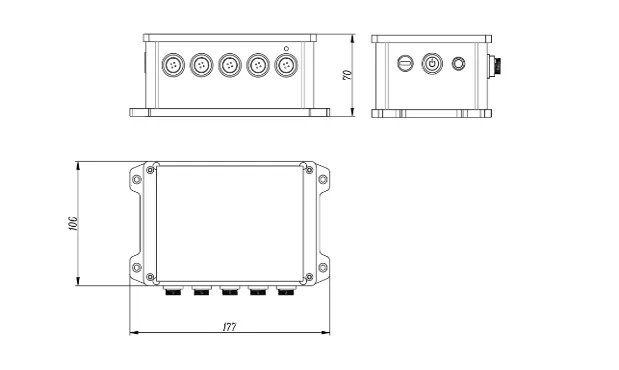

9. Dış Boyutlar:

   JMZX-4GH-RTU: 106mm×140mm×70mm (anten hariç)

   JMZX-8GH-RTU: 106mm×140mm×92mm (anten hariç)
