Titreşimli Tel Gerinim Ölçer Nedir? Avantajlar, Kullanımlar ve Sınırlamalar

On yıl önce bir ofiste oturan bir köprü mühendisinin beton iskelelerin derinliklerine gömülü sensörlerden gelen yapısal veri akışını izlediğini hayal edin. Okumalar hala doğru ve sinyal hala stabil. Bu düzeydeki uzun vadeli güvenilirlik mutlu bir tesadüf değildir. Bu, iş için doğru teknolojinin seçilmesinin sonucudur.

Bu dayanıklılığın arkasındaki güç, titreşimli tel gerinim ölçerdir. Bu sensör, zorlu ortamlarda sürekli olarak rakip teknolojileri geride bırakmıştır. Bu makale, titreşimli tel gerinim ölçerin tam olarak nasıl çalıştığını açıklayacak, temel avantajlarını ve sınırlamalarını değerlendirecek ve bir sonraki projeniz için doğru sensör tipini eşleştirmenize yardımcı olacaktır.

Titreşimli Tel Gerinim Ölçer Nedir?

Sensörü anlamak için öncelikle neyi ölçtüğünü tanımlamamız gerekir. İnşaat ve geoteknik mühendisliğinde "gerinim", bir malzemenin strese veya yüke maruz kaldığında yaşadığı çok küçük miktardaki deformasyonu ifade eder. Bu gerilimi ölçmek hayati önem taşıyor. Mühendislere, bir köprünün çok fazla eğilip bükülmediğini, bir barajın dengesiz bir şekilde çöküp oturmadığını veya tünel kaplamasının tehlikeli bir basınç alıp almadığını bildirir.

Titreşimli tel (VW) gerinim ölçer, bu deformasyonu son derece basit bir çalışma prensibi kullanarak ölçer. Gösterge muhafazasının içinde gerilmiş bir çelik tel bulunur. Bir elektrik darbesi bu teli harekete geçirdiğinde, gerilimiyle doğru orantılı olan belirli bir frekansta rezonansa girer. Göstergenin etrafındaki yapısal malzeme deforme olduğunda, gösterge gövdesini gerer veya sıkıştırır, iç telin gerilimini ve rezonans frekansını değiştirir. Bu frekans kayması daha sonra hassas bir gerilim okumasına dönüştürülür.

Bu frekans bazlı sinyal oldukça sağlamdır. Mesafe arttıkça zayıflayabilen voltaj değişikliklerine dayanan geleneksel dirençli (folyo) gerinim ölçerlerin aksine, titreşen bir tel sinyali uzun kablolar boyunca zahmetsizce hareket eder. Bu, VW ölçüm cihazını zorlu ortamlar ve çok yıllı dağıtımlar için en üst düzey yapısal sağlık izleme sensörü haline getirir.

Farklı inşaat senaryolarına uyum sağlamak için bu sensörler genellikle üç ana konfigürasyona sahiptir: yüzeye montaj, gömme ve yüzeye kaynaklı.

Titreşimli Tel Gerinim Ölçer Çeşitleri

Doğru mastar tipinin seçilmesi tamamen proje aşamanıza ve ilgili malzemelere bağlıdır.

Yüzey Modeli: Mühendisler inşaat tamamlandıktan sonra bu göstergeleri doğrudan beton, çelik veya ahşap yüzeylere cıvatalıyor veya epoksi ile yapıştırıyor. İnşaat sonrası izleme veya güçlendirme projeleri için ilk tercihtirler. Bunun en önemli örneği JMZX-212HAT/HB Akıllı Titreşimli Tel Gerinim Ölçer Mevcut altyapı için yüksek hassasiyet sunan.

Gömme Modeli: İşçiler bu göstergeleri doğrudan taze betona döküyorlar. Sensör kalıcı olarak yapının bir parçası haline gelir. Barajları, kazıklı temelleri ve kütle beton dökümlerini izlemek için idealdirler.

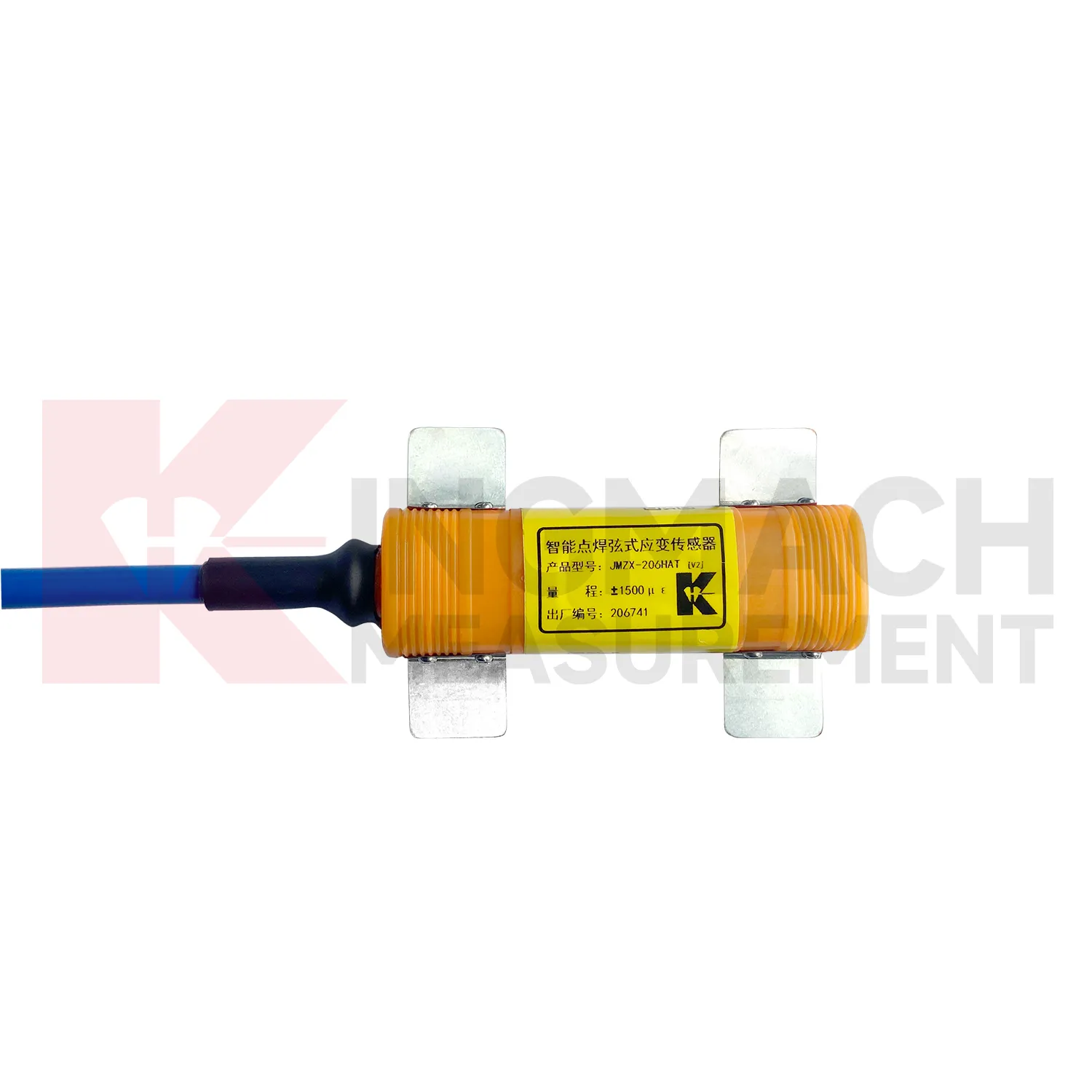

Yüzey Kaynaklı Model: Teknisyenler bunları doğrudan köprü kirişleri, çelik kazıklar ve rüzgar kulesi flanşları gibi çelik elemanlara kaynaklıyor. Kaynaklı bir bağlantı, titreşime ve döngüsel yüklemeye, yapışkan bağlantılardan çok daha iyi dayanır.

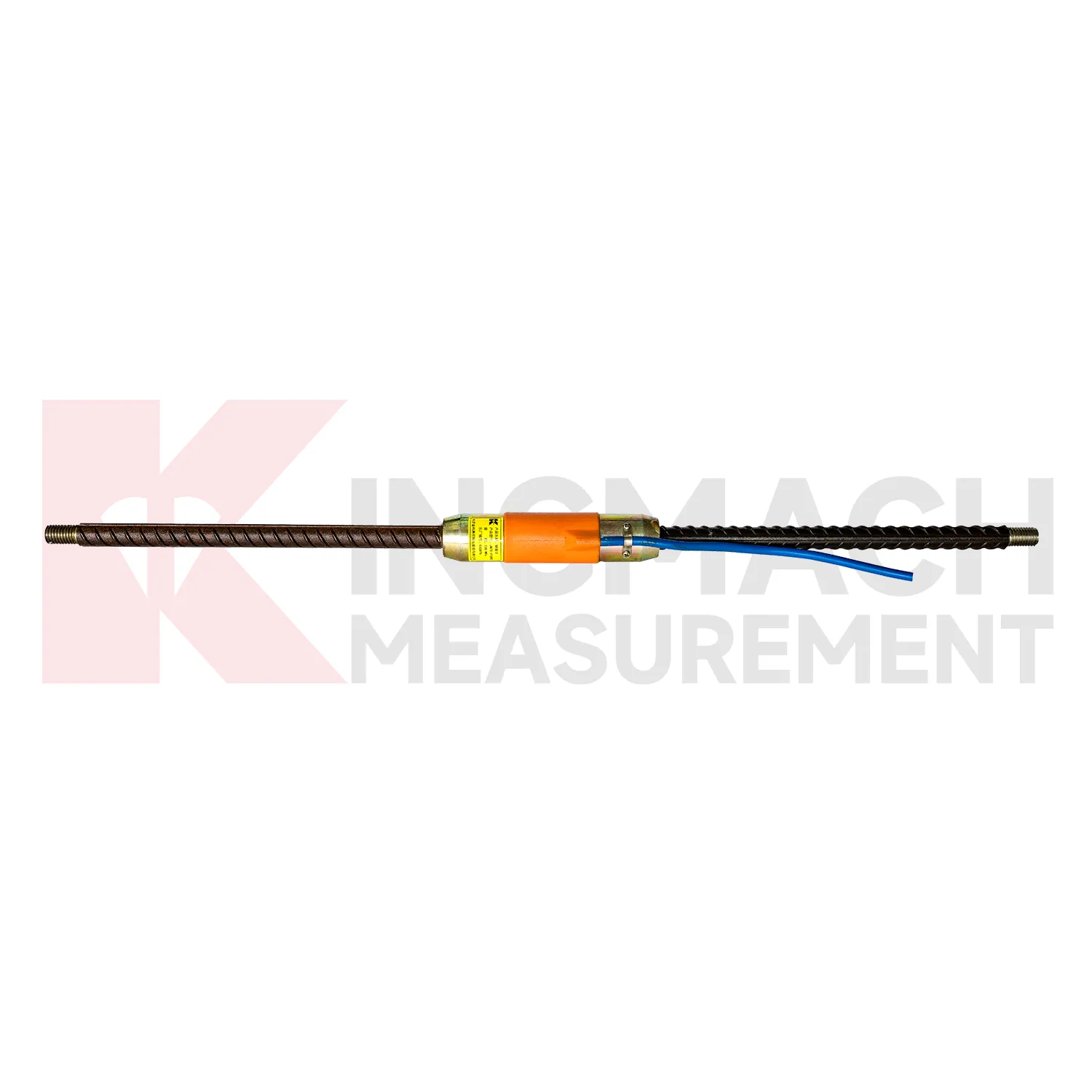

İnşaat Demiri Strainometreleri: İnşaat ekipleri bu içi boş boru şeklindeki sensörleri takviye çubuklarıyla aynı hizaya yerleştiriyor. Kazıkların, istinat duvarlarının ve tünel kaplamalarının sağlığını anlamak için kritik olan inşaat demirindeki eksenel kuvveti doğrudan ölçerler.

Hızlı Seçim Kılavuzu

Proje Aşaması / Malzeme	Önerilen Gösterge Tipi	Ortak Uygulama
Mevcut Beton veya Kereste	Yüzey Montajı	Yenilemeler, tarihi bina izleme
Taze Beton Dökülmesi	Gömme	Barajlar, temeller, istinat duvarları
Mevcut Çelik Yapılar	Yüzey Kaynaklı	Köprüler, rüzgar türbini kuleleri, çelik kazıklar
Betonarme Yapılar	İnşaat demiri gerinim ölçer	Yük taşıyan kazıklar, tünel kaplamaları

VW Göstergelerin Temel Avantajları

Mühendisler, yapısal bütünlüğü uzun süre izlemek için birincil araç olarak titreşimli telli sensörleri seçiyorlar çünkü bu teknoloji kalıcı izleme yetenekleri sağlıyor. Birincil avantajlar şunları içerir::

Olağanüstü Uzun Vadeli Kararlılık: VW göstergesinin frekans çıkışı tam kararlılığı korur çünkü performansı kablo direnci değişikliklerinden, konektördeki nem sızıntısından ve besleme voltajı dalgalanmalarından etkilenmez. Bu sorunlar zamanla dirençli göstergeleri sıklıkla rahatsız eder, ancak VW sensörleri onlarca yıl boyunca stabil kalır.

Güçlü EMI/RFI Bağışıklığı: İnşaat sahaları elektriksel olarak gürültülü bir ortam yaratmaktadır. Dizel jeneratörler ve kaynak ekipmanları, elektrik hatlarıyla birlikte parazit üretir. Frekans alanı sinyalleri bu ortamlardan kolayca geçebilir, bu da maliyetli ve ağır kablo koruma sistemlerine olan ihtiyacı ortadan kaldırır.

Uzun Kablo Hatları: VW sensörleri, bu mesafenin ötesine uzanan 1.000 metrelik kabloyla çalışırken sinyal kalitesini korur. Bu, mühendislerin tüm verileri büyük baraj veya tünel sahalarındaki tek bir merkezi veri kaydediciye geri yönlendirmesine olanak tanır.

Geniş Çalışma Sıcaklığı Aralığı: Sensörler, sıfırın altındaki dağlık bölgelerden tropik altyapı inşaat sahalarına kadar aşırı sıcaklık aralıklarında operasyonel işlevlerini sürdürerek dünya çapında jeoteknik uygulamalar için standart bir izleme sistemi olarak kullanılmalarına olanak tanıyor.

Dahili Termistörler: Çoğu modern VW göstergesi, yerleşik bir termistör görevi gören dahili bir termistör içerir. Sistem, sıcaklık verilerini iletmek için tek bir kablo hattı kullanır; bu, toplanan verilerin kalitesini artıran otomatik sıcaklık ayarlamalarına olanak tanır.

Dijital ve Akıllı Varyantlar: Günümüzün akıllı modelleri, geleneksel sistemleri modern Endüstriyel 4.0 operasyonlarına bağlama yeteneklerini göstermek için HAT ve HB eklerini kullanıyor. Cihazlar, yerleşik veri depolama yetenekleri ve mevcut IoT veri kayıt ekipmanı ve SCADA sistemlerine kesintisiz bağlantı ile birlikte RS-485 çıkış işlevselliğini sunar.

Titreşimli Telli Gerinim Ölçerlerin Proje Uygulamaları

Titreşimli tel gerinim ölçerler, modern altyapı için sinir sistemi görevi görür. Çok çeşitli inşaat mühendisliği projelerinde kritik veriler sağlarlar.

Köprü ve Viyadük: Mühendisler, hem uzun açıklıklı yapılar hem de yüksek trafikli sistemler için özel dikkat gerektiren projelerde kiriş bükülmesini, taşıma yüklerini ve termal genleşmeyi izlemek için yüzeye monte ve kaynaklı ölçüm cihazları kullanır.

Barajlar ve Hidrolik Yapılar: Mühendislerin kütle beton yapılara yerleştirdiği özel gömme ölçüm cihazları, yapının birkaç on yıl süren operasyonel ömrünün başlangıcından sonuna kadar sürünme ve oturma ile boşluk suyu basıncı etkileşimlerinden oluşan üç temel süreci izler.

Tüneller ve Yeraltı İşleri: Mühendislerin tünel kaplamalarına ve kaya bulonlarına taktığı ölçüm cihazları, aşırı yük basıncından dolayı meydana gelen yakınsamayı izleme işlevi görür. Sistem, mühendislik ekiplerine, görünür herhangi bir çatlama gözlemlenmeden önce meydana gelen yapısal değişiklikler hakkında önceden uyarı sağlar.

Yüksek Binalar ve Temeller: Derin temellerdeki inşaat demiri gerinim ölçerleri ve gömme ölçüm cihazları, tasarım sırasında yapılan yük aktarımı varsayımlarını doğrular. Jeoteknik tahmin ile inşaat gerçekliği arasındaki boşluğu kapatırlar.

Rüzgar Türbini Kuleleri: Kule flanşlarına bağlanan yüzey kaynaklı göstergeler, rüzgar yüklemesi sırasında rüzgar türbini kulelerinin yorulma açısından kritik bağlantılarını izler. Bu gelişmenin önemi, karadaki ve denizdeki rüzgar santrallerinin dünya çapında yaygınlaşması nedeniyle daha da arttı.

İstinat Duvarları ve Eğimler: Dağıtılmış ölçüm dizileri, ölçüm yetenekleri aracılığıyla ilerleyici arıza sürecini takip ederken toprak kütlesinin hareketini de izler. Toplanan bilgiler, demiryolu ve karayolu dolgu projelerini potansiyel tehlikelerden koruyan temel veriler kategorisine girmektedir.

Sınırlamalar ve Dürüst Takaslar

Hiçbir sensör her uygulama için mükemmel değildir. VW gerinim ölçerlerin sınırlamalarını anlamak, iş için doğru aleti belirlemenizi sağlar.

Dinamik Ölçümler için Uygun Değil: VW göstergeleri yarı statik gerilimi ölçer çünkü yalnızca yavaş değişen hareketleri algılarlar. 1 ila 2 Hz'yi aşan yüksek frekanslı titreşimleri izlemek için ivmeölçerler veya dirençli folyo ölçerler kullanmanız gerekir.

Daha Yüksek Birim Maliyet: VW göstergesinin dahili elektronik bileşenleriyle birlikte hassas üretim süreci, basit folyo göstergelere kıyasla daha yüksek maliyetlere neden olur. Maliyet, kalıcı kurulumlar için kullanıldığında makul hale gelir, ancak geçici laboratuvar deneyleri için gereksiz kalır.

Uyumlu Okuma Ekipmanı Gerektirir: VW sinyalleri, frekans gereksinimlerini karşılayabilecek özel okuma birimlerine veya veri kaydedicilere ihtiyaç duyar. Tedarik ekipleri, planlama süreçlerinin başında bütçe kısıtlamalarını uyumluluk ihtiyaçları ile birlikte doğrulamalıdır.

Gömme Göstergeleri Geri Alınamaz: Gömme mastarı betona monte edildikten sonra kalıcı hale gelir. Sistemde düzeltilemediği için kalıcı kurulum hataları bulunmaktadır. Sistem, uzman kurulumun yanı sıra fabrika kalibrasyonunu da gerektirir çünkü bu iki unsur, uygun sistem performansını garanti eder.

Aşırı Uzun Vadeli Kalibrasyon Kayması: VW sensörleri son derece kararlı olsa da, onlarca yıllık aşırı aralıklarda küçük kalibrasyon sapmaları yaşayabilirler. Mühendisler, planlı yeniden kalibrasyon erişimi olmayan, 20 ila 30 yılı aşan projeler için yayınlanmış sürüklenme spesifikasyonlarını incelemelidir.

VW ve Diğer Sensör Teknolojileri Karşılaştırması

Titreşimli tel gerinim ölçer, alternatif yapısal sağlık izleme sensörleriyle karşılaştırıldığında nasıldır?

VW ve Dirençli (Folyolu) Göstergeler: VW göstergeleri, uzun kablolar ve uzun zaman aralıklarında doğruluk konusunda kolaylıkla kazanır. Folyo göstergeleri daha düşük başlangıç ​​maliyeti ve yüksek frekanslı dinamik tepki sayesinde kazanır.

VW ve Fiber Optik (FBG) Göstergeleri: FBG sensörleri, tek bir sürekli fiber boyunca dağıtılmış algılama konusunda üstündür ve ultra uzun mesafeli iletim sunar. VW sensörleri genel maliyet, ekosistem olgunluğu ve okuma donanımını değiştirme kolaylığı açısından avantajlıdır.

VW ve MEMS Sensörleri: MEMS (Mikro-Elektro-Mekanik Sistemler) yüksek frekanslı, dinamik uygulamalarda mükemmeldir. VW teknolojisi, statik ve yarı statik kalıcı izleme için üstün seçim olmaya devam ediyor.

Teknoloji Karşılaştırma Tablosu

Sensör Tipi	En İyi Kullanım Durumu	Uzun Vadeli İstikrar	Tipik Altyapı Uyumluluğu
Titreşimli Tel	Yavaş, statik gerilim izleme	Mükemmel (On yıllar)	Barajlar, tüneller, temeller, ağır inşaat işleri
Dirençli (Folyo)	Yüksek frekanslı dinamik test	Zayıf ila Orta	Laboratuvar testleri, kısa süreli teşhis
Fiber Optik (FBG)	Yüksek yoğunluklu dağıtılmış diziler	Harika	Boru hatları, devasa sürekli açıklıklar
MEMS	Dinamik titreşim ve eğim takibi	İyi	Sismik izleme, aktif köprü dinamiği

Kurulum İçin En İyi Uygulamalar

İnşaat mühendisliği sensörünüzden en iyi şekilde yararlanmak titiz bir kurulum gerektirir.

Yüzey Montajı: Uygun yüzey hazırlığı zorunludur. Yüzeyi düz bir şekilde zımparalayın ve iyice yağdan arındırın. Göstergenin ana gerilim eksenine göre doğru yönlendirildiğinden emin olun ve sensörü inşaat trafiğinden korumak için fiziksel kapaklar takın.

Gömme: Göstergeyi inşaat demiri kafesinin içine güvenli bir şekilde yerleştirin ve katı beton kaplama gerekliliklerini koruyun. Beton dökümü sırasında bükülme veya yırtılmayı önlemek için sinyal kablolarını dikkatli bir şekilde yönlendirin. Beton sertleşmeden önce her zaman temel sıfır okumasını yapın.

Yüzey Kaynaklı: Kaynak kalitesi gerekliliklerine kesinlikle uyun. Başlangıç ​​temel okumasını oluşturmadan önce metalin kaynak sonrası gerilim giderme işlemine tabi tutulmasına ve soğuma aşamasını tamamlamasına izin verin.

Evrensel İpuçları: Temel okumaları her zaman kurulumdan hemen sonra kaydedin. Sıcaklık dengeleme uygulamaları için yerleşik termistörü kullanın. Son olarak, veri kaydedici terminalinde karışıklığı önlemek amacıyla çoklu sensör dizileri için anlaşılır bir kablo etiketleme protokolü oluşturun.

Ölçerinizi Belirleme ve Kaynak Verme

Titreşimli tel gerinim ölçer almaya hazır olduğunuzda ayrıntılara odaklanın. Gerekli ölçüm aralığını (mikro gerilim veya $\mu\varepsilon$ cinsinden ölçülür), ölçü uzunluğunu, çalışma sıcaklığı penceresini, istenen çıkış türünü (analog ve RS-485 dijital), kablo uzunluğunu ve IP derecesini içeren sıkı bir spesifikasyon kontrol listesi oluşturun.

Tedarikçilerle konuşurken doğru soruları sorun. Örnek kalibrasyon sertifikaları isteyin. Büyük çoklu sensör dizileri kuruyorsanız çapraz ta3245lk bağışıklığını sorun. Sensörlerinin tercih ettiğiniz veri kaydedici markasıyla yerel olarak uyumlu olduğunu doğrulayın ve büyük ticari miktarlar için teslimat sürelerini onaylayın.

Yüksek hassasiyetli yüzey izleme gerektiren projeler için JMZX-212 serisi, sıkı uluslararası altyapı standartlarını karşılayan mükemmel bir dayanıklılık ve dijital entegrasyon dengesi sunar.

Çözüm

Titreşimli tel gerinim ölçer, uzun vadeli yapısal izlemedeki yerini gösterişli yenilikle değil, kanıtlanmış güvenilirlikle kazanır. Değişimi güçlü frekans sinyalleri aracılığıyla ölçer, olağanüstü stabilite, güçlü parazit bağışıklığı ve büyük inşaat sahalarında kesintisiz veri iletimi sunar. Dinamik, yüksek hızlı darbe testleri için tasarlanmasalar da, yarı statik performansları eşsizdir. Bu sensörlerin, onları kuran inşaat ekiplerine güvenli bir şekilde dayanması beklendiğinde bu, en önemli özelliktir.

Bir sonraki projenizi donatmaya hazır mısınız? Kişiselleştirilmiş sensör seçimi desteği için sizi proje spesifikasyonlarınızı mühendislik ekibimize göndermeye davet ediyoruz. Fiyat teklifi almak veya kapsamlı ürün veri sayfalarını indirmek için bugün bizimle iletişime geçin.
